一、简介

   全自动冲孔机主要用于加工百叶窗出孔的自动化设备，能够实现自动冲孔，并根据实际需要，可更换安装不同规格的冲孔模具，整个装置的结构简单，操作简易，重量轻，便于搬运。在百叶窗出孔加工中，随着人力资源成本的增加；大多数企业均考虑自动冲孔机作为发展方向。随着时代的发展，自动冲孔机的冲孔技术的提升，对各种不锈钢管、铝合金材料进行冲孔优势明显，所以它已经取代了手动机械加工。

二、工艺要求

   送料是由两台步进电机共用一个驱动器完成的，分为左送料和右送料，手动的时候可以分开使用这两台步进电机。自动模式的时候是一起动作这两台电机的；在手动的时候，电机启动，夹紧，机床冲压，回原点，前进和后退都是独立的，在回原点、前进、后退的时候，冲床的滑块在上限位处方可移动；在自动模式下，只有在冲床电机启动以后才可进行其他的操作，在夹紧以后，设定送料速度和送料长度和送料次数，在单次送完料以后，在进行冲压，冲压完了再次送料，直至到达设定次数。

三、方案

   该控制系统主要采用维控人机界面LEVI-430T，PLC主机采用LX3V-0806MR构成。

   简要方案如下：通过触摸屏可以选择手动操作、自动操作、参数设置及操作说明等画面。参数设定画面需要用户输入密码权限方可进入，主要为机械传动螺距、驱动器细分等系统关键数据。通过选择工作模式可以分别进行独立操作。

四、程序简要介绍

HMI部分程序

1.自动操作：主要包括送料长度、送料速度、设定\当前冲孔数等工艺要求的设定。

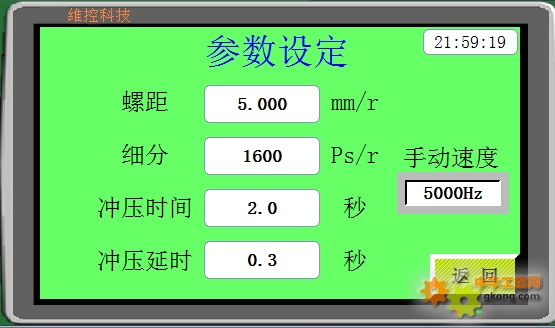

2.参数设定:主要由传动螺距、驱动细分及冲压电机的设定。

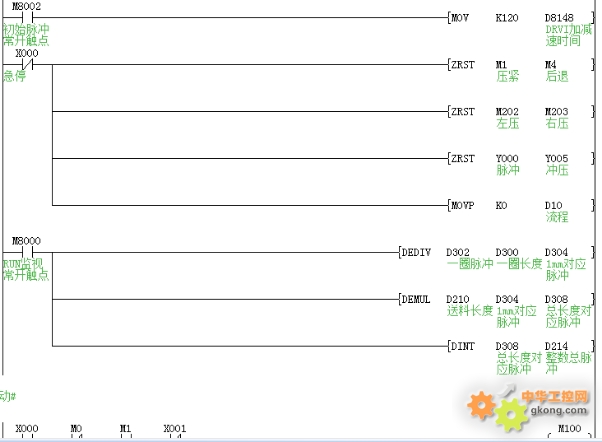

PLC部分程序

初始化（停机）处理数据及长度数据计算转换对应脉冲细分及冲压电机的设定。

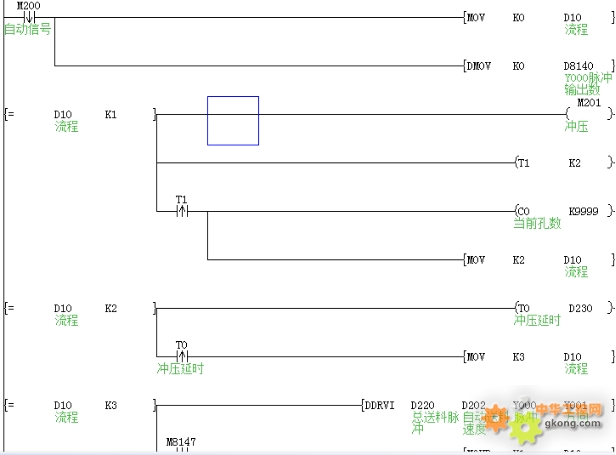

动作使用自编流程顺序运行

五、工程总结

  本次设备主要使用了维控PLC的高速脉冲输出功能，体现在控制伺服/步进方面具有显著的高精度、高速度等优越性能。除此之外维控PLC还具有多路高速计数输入功能。维控PLC能满足绝大部分自动化工业场所，其性能可靠、稳定，在编程上简单易学。而维控HMI在软件编写方面，内置功能强大、编程简洁，与其他HMI产品相比，界面友好，给用户编程和维护都带来极大方便。

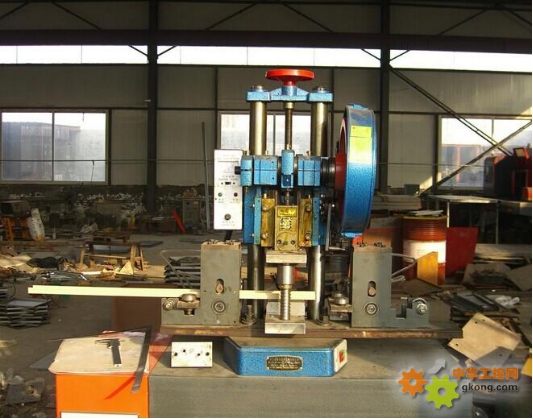

六、设备图片
