伺服单元的电源容量和电能损耗如下所示。

*1. （ ）内为专用选购件的再生电阻单元 JUSP-RA04-E 的数值。
*2. （ ）内为专用选购件的再生电阻单元 JUSP-RA05-E 的数值。
*3. （ ）内为专用选购件的再生电阻单元 JUSP-RA18-E 的数值。
*4. （ ）内为专用选购件的再生电阻单元 JUSP-RA19-E 的数值。
（注）1.SGDV-R70F、R90F、2R1F、2R8F、R70A、R90A、1R6A、2R8A 的伺服单元没有内置再生电阻单元。
再生能量超过规定值时，请连接外置再生电阻器 （选购件）。
2.SGDV-550A、260D 的伺服单元没有内置再生电阻器。
请务必连接专用选购件的再生电阻单元或外置再生电阻器。有关选型详情，请参照 “3.6 再生电阻器的连接”。
3.再生电阻的电能损耗为容许损耗值。超过该值时，请进行下述处理。
·拆下伺服单元主回路端子的 B2、B3 短接线或短接片。
（SGDV-3R8A、5R5A、7R6A、120A、180A、200A、330A 及 400V 级的伺服单元）
·设置外置再生电阻器 （选购件）。有关选型详情，请参照 “3.6 再生电阻器的连接”。

接线用断路器和保险丝容量
伺服单元的接线用断路器和保险丝容量如下所示。

（注）1.为满足低电压指令，请务必在输入侧连接保险丝，以在因短路而引发故障时提供保护。
输入侧保险丝或接线用断路器请选用满足 UL 标准的产品。
另外，上表中的电源容量、冲击电流为净值。请选择断路特性能满足以下条件的保险丝和接线用断路器。
·主回路、控制回路∶ 3 倍于上表中的电流值时，5s 内不得断路
·冲击电流∶上表中的电流值时，20ms 内不得断路

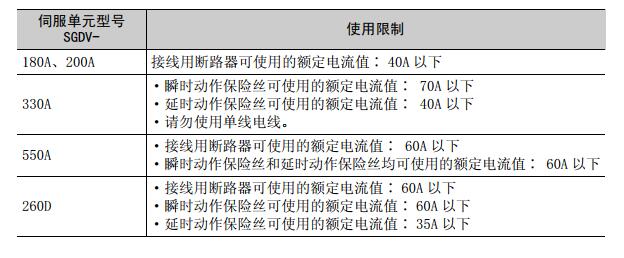

2.UL 标准认定条件中有以下使用限制
