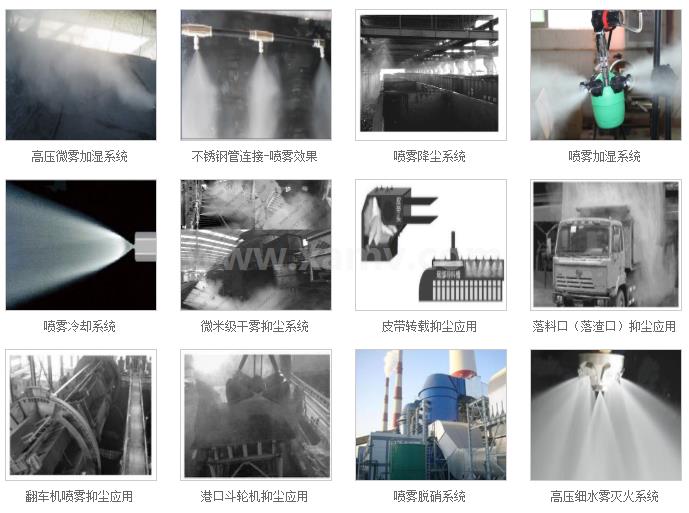

喷嘴的雾化技术几乎已经涵盖所有的工业领域，如交通运输、农业生产，以及人民的日常生活，除了各种燃料（气体、液体和固体燃料）的燃烧外，雾化技术在非燃烧工业如催化造粒、防尘除尘、食品加工、粉末涂覆、农药喷洒方面等也有着广泛的应用。

喷嘴喷头的作用是使液体雾化，以增加液体与周围介质的接触面积。而喷嘴喷头的流量大小和喷射角度决定了雾化品质，直接影响了使用效果及性能。由于每款产品的喷射角度不同，客户要求的喷射角度不同，喷嘴生产制造商需要在开发，设计，生产过程中对不同型号喷嘴产品进行流量大小和喷射角度的测量。



喷嘴喷雾角度视觉检测

针对喷嘴生产厂家的检测需求，维视智造给客户提供了基于VisionBank智能视觉系统的喷嘴喷雾角度视觉检测系统，该系统依托 VisionBank人工智能视觉软件计测模块角度测量工具实现对喷嘴喷雾角度的运动测量检测；

项目要求

1. 喷嘴喷雾无液体喷出——为NG不良品

2. 喷嘴喷雾喷出的水雾呈现直线状态——为NG不良品

3. 喷出的液体为扩散的雾状，但扩散角度未达到要求值——为NG不良品

4. 喷雾喷出的液体为扩散的雾状，扩散角度达到要求值——为OK良品

方案介绍

该喷嘴喷雾角度视觉检测系统选用维视智造MV-EM高性价比系列工业相机，通过调小相机曝光时间，实现运动状态下图像的清晰采集；由于喷嘴一般较小，抓拍的视场也就很小，需选用ZML系列显微镜头、BT系列远心镜头或者BT-MP5系列工业镜头，以便抓拍到视场合适的图像；光源选用背光源提高图像的对比度，从而拍摄出高质量的图片；根据客户的项目情况，我们为客户推荐了高性价比的SVC系列智能视觉控制器。

喷嘴喷雾角度视觉检测系统的图像处理模块，我们依托强大的VisionBank人工智能视觉软件对采集到的图像进行处理分析，实现对喷雾的角度精准测量，从而判断喷雾是否堵塞，是否达标。

此系统完全选用维视智造自主研发生产的工业视觉部件产品，其稳定性经过多年市场考验，可以为客户不断提供更加完善的技术支持和升级服务，同时该系统免编程、鼠标拖拽即可完成检测任务，对于没有机器视觉开发能力的合作伙伴，减少了该部分人力的投入成本，增加了产品的合格率，提高了市场竞争力。

项目小续

帮助喷嘴生产制造商解决了喷嘴喷雾角度视觉检测需求后，我们了解到客户也希望对于液位高度进行检测以及有将其连接成线的需求，于是我们视觉解决方案团队通过了解客户现场，在原有喷嘴喷雾角度视觉检测系统上增加了液位检测功能，更好的解决了客户问题。
