PVC管材（主要成分聚氯乙烯）作为生活中是最常见的建筑材料之一，在生产加工的过程中，却存在诸多类型的缺陷问题。而按照国家标准，需要PVC管材的外观颜色均匀，表面光滑、平整、无明显凹凸，无杂质，但依靠人工肉眼检测效率低，效果差，还费时费力，这就需要一套完整的自动化视觉检测系统来解决现有的问题。

PVC管材表面缺陷自动化检测系统

该系统基于VisionBank人工智能视觉系统+英特尔 ® 工业边缘洞见平台构建，可解决大量复杂的金属管材、塑料水管、汽车软管等表面缺陷问题。系统搭配高速视觉组件产品，确保检测的高速以及高精度要求。避免了人工检测的速度慢、精度低、高成本、难统计的问题，大幅提升检测效率，提高产品质量和PVC管材类产品竞争力。

PVC管材表面缺陷自动化检测系统涵盖了缺陷检测、识别定位、尺寸测量等功能，能够满足PVC管材实际生产时的不同需求。并且该系统可一键式拖拉对应模块应用，不需要专业人员即可部署。同时可以自动保存检测数据到txt、excel、CSV等常见格式文件中，更加方便于企业数字化管理。

PVC管材检测要求

检测管材表面划伤、凹坑，水纹，麻面等缺陷，

输出：报警信号，缺陷图片，直径尺寸等信息

检测类型：自动在线监测，速度750mm/秒

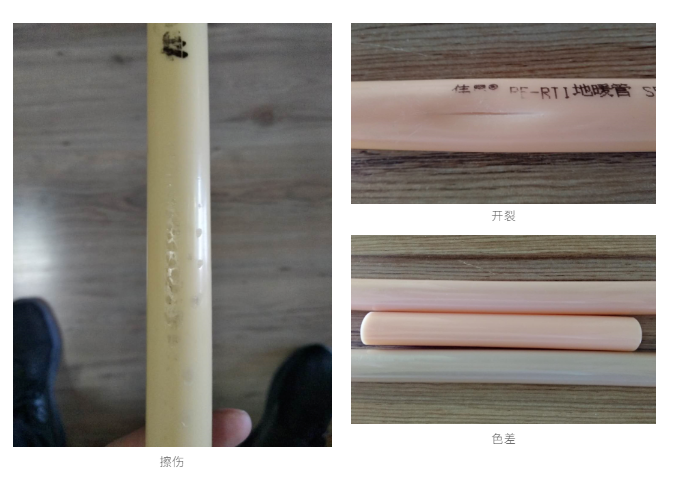

PVC管材缺陷类型

PVC管材缺陷检测方案及效果

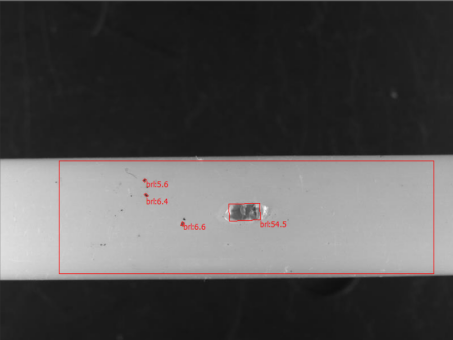

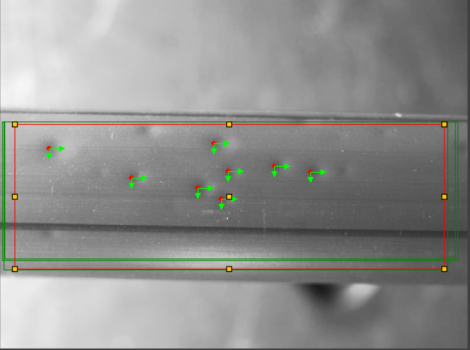

1.杂质

管材表面杂质可检测

最小检测精度：0.15mm²

检出率：≥99%

缺陷阈值：可通过面积、尺寸设定最小值、最大值判断。

划伤类型的缺陷，报警可独立输出。

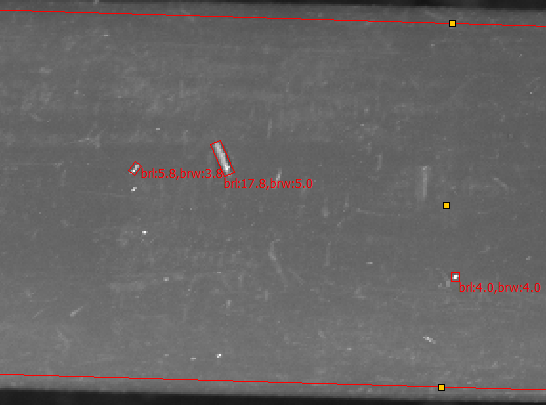

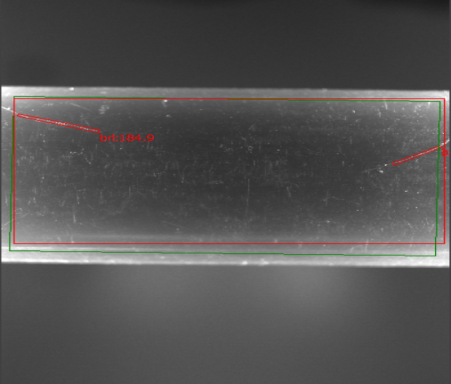

2.划伤

管材表面划伤可检测

最小检测精度：0.06mm

检出率：≥99%

缺陷阈值：可通过划伤长度、宽度的最小值、最大值判断

划伤类型的缺陷，报警可独立输出

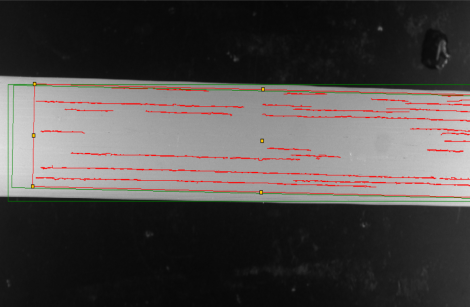

3.褶皱

管材表面褶皱可检测

最小检测精度：10mm

检出率：≥95%

缺陷阈值：可通过褶皱长度、宽度的最小值、最大值、片段长度、色差阈值进行判断

褶皱类型的缺陷，报警可独立输出

4.凹陷

管材表面凹坑可检测

最小检测精度：

凹坑深度≥0.5mm

检出率：≥95%

缺陷阈值：可通过凹坑直径、数量进行阈值设定判断

凹坑类型的缺陷，报警可独立输出

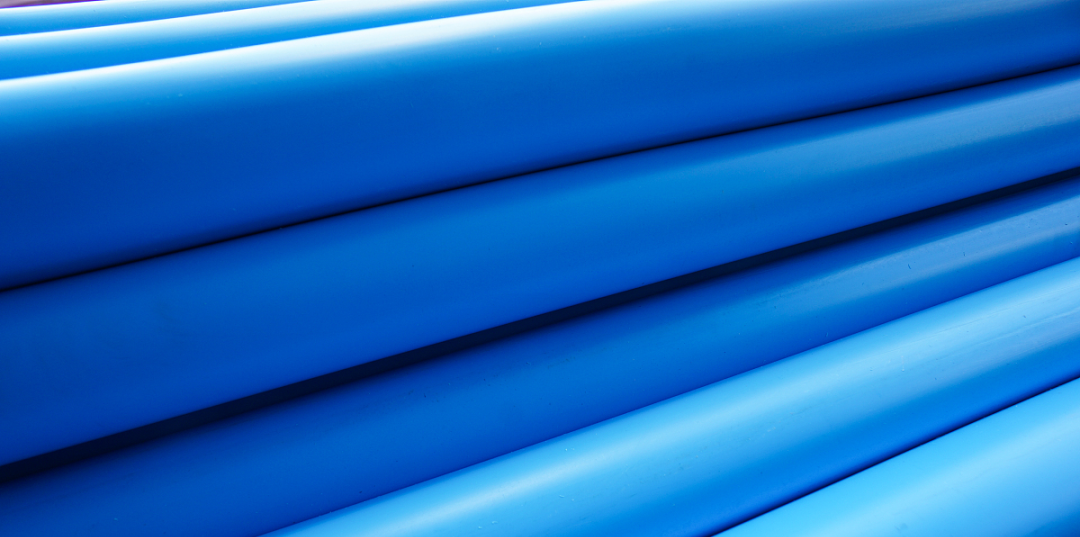

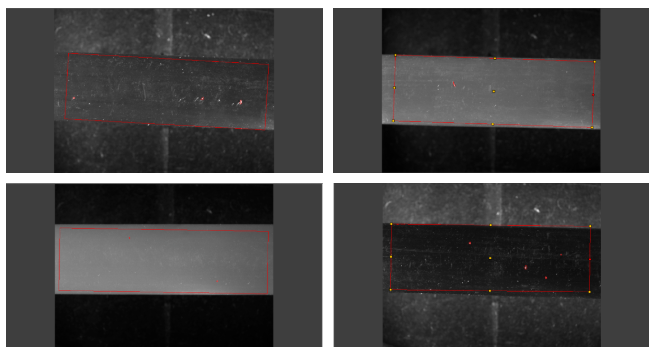

5.不同颜色管材检出

颜色是很重要的一个图像特征，VisionBank智能视觉检测系统针对不同颜色管材也均可检出。

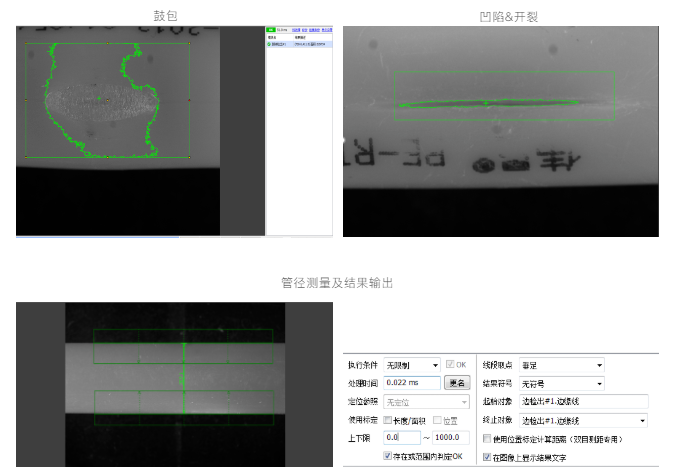

6.其他

VisionBank智能视觉检测系统

VisionBank智能视觉检测系统可通过面积、长度、宽度等等筛选检测标准。

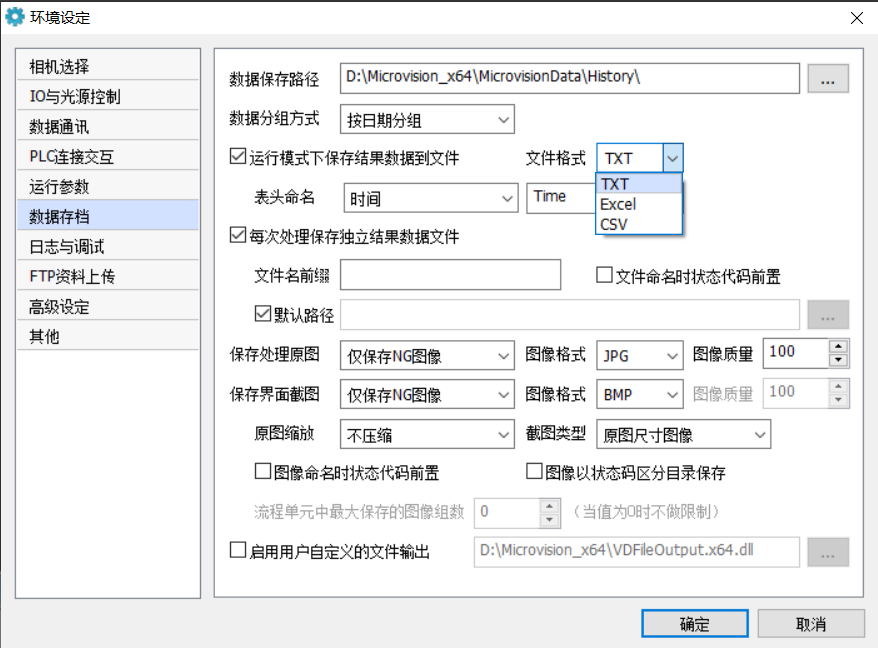

该系统可通过环境设定将数据保存为原图或检测效果图，保存格式可选择BMP、JPG，保存位置可自定义选择。

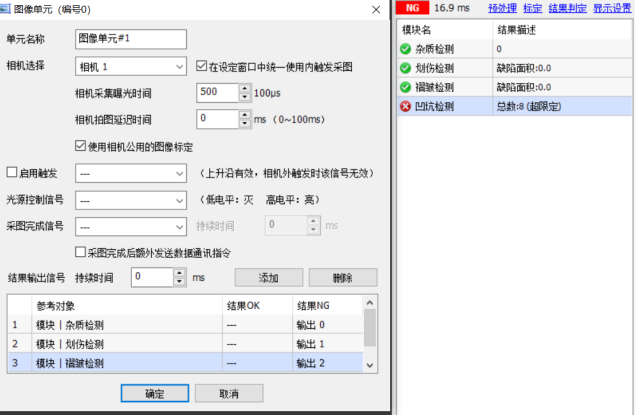

同时可输出开关量，NPG或PNP，并独立输出OK、NG信号，输出时可自定义时长。

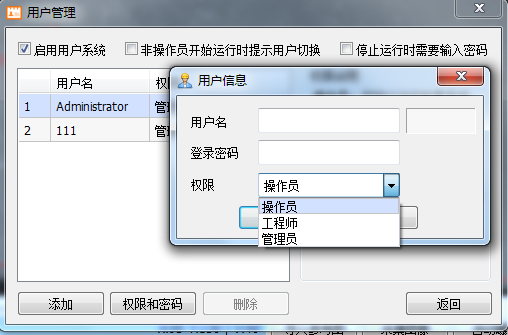

在用户管理中，自行添加更改操作员、工程师和管理员，针对不同级别管理人员，赋予不同的操作功能权限。

目前该系统已广泛应用于手机、汽车、电子、医疗医药、光伏、太阳能、管材等多个领域，可全面助力生产自动化升级转型，提高生产效率，降低运营管理成本。
