发布日期：2021/9/27

一、概述
    目前，在各地燃气公司运营实际中，大部分采用SCARD系统监控管道和管气运营，但是存在系统复杂、维护量大和可靠性等问题。在现有低压燃气入户压力检测 方面，大部分中小地区采用机械式压力监测设备，需要人员每天定期的到调压站现场巡检，更换记录用纸和进行一些维护工作，这种模式占用了较多的人力和物力， 而且劳动强度很大，自动化程度和信息实时性均较差，制约了用户用气的体验和基层管理水平的提升。
开物通电子科技提供的低压燃气管道压力监测系统投入使用后，可以对站房低压燃气管道压力进行实时监测，实时将信息上传服务器，可以视实际情况查阅、调动值班人员或管道资源。在紧急情况时，系统可以自动在第一时间通知最近人员进行情况处理，提高应急处理能力。

二、参考执行标准
GB50028—2006城镇燃气设计规范
AQ9003.1—2008企业安全生产网络化监测系统技术规范
GB-T 14394-1993计算机软件可靠性和可维护性管理
HJ T 418-2007 环境信息系统集成技术规范
中华人民共和国安全生产法
城市燃气管理办法
城市燃气安全管理规定

三、系统功能
1.站房监测
     扩散硅压力传感器实时监测管道压力
通过GPRS网络实时上报管道低压数值
     网络中断可在本地存储数据，待网络恢复后集中上传
     本质安全型
电池续航、连续90天工作（视工作模式有区别）

2.中心软件功能
     实时显示各监测点的压力
GIS图形化显示
采样记录数据可设置
     存储上传的历史数据，
     提供时间-压力曲线
     高、低压超标报警功能；
     电池低压报警功能，提示工人更换电池。
提供查询、打印和报表
设备、人员管理功能

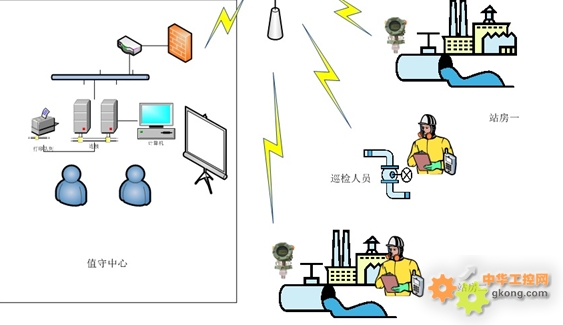

四系统图示

四、系统



五、管道压力监测仪
·进口扩散硅，激光调阻温度补偿，使用温域宽
·抗过载抗冲击能力强，抗干扰能力强
·抗腐蚀性能优良，适应燃气等多种介质
·低电压工作设计，保护电路
·信号采集和GPRS一体化
  3节干电池工作90天以上
  自适应采集传输模式
·实用性广，稳定性高
·小巧精制，安装简便

准确度 ±0.25％F·S
介质温度 － 30℃～+85℃
环境温度 － 20℃～+85℃
负载能力 一体化设计
供电电压 DC 4.2V
非线性 ± 0.2％F.S
迟滞性 ± 0.1％F.S
长期稳定性 ± 0.1％F.S/y
热力零点漂移 ± 0.02％F.S/℃
响应时间 ≤ 100ms
最大工作压力 2倍量程

测量介质 油、水、气体。
过程连接 M20× 1.5外螺纹或其他
外部零件材料 普通不锈钢 /316不锈钢

防护等级 IP 65
