发布日期：2021/9/23

项目介绍

分布式能源是分布在用户端的供能及能源综合利用系统。风能、太阳能、燃气发电等方式均是分布式能源利用方式。燃气发电是最稳定的分布式供能方式之一，优秀的冷热电三联供发电系统能够把燃气发电的有效率提高到95%以上。2011年4月国家能源局曾发布要建成1000个天然气分布式能源项目,2020年在大城市推广使用分布式能源系统，装机容量达到5000万千瓦。

系统描述

1.研华可编程控制器APAX-5620及APAX IO模块为现场发电机的主控设备,负责现场设备状态及发电机运行系统控制；

2.研华数据采集模块ADAM-6015、ADAM-6017作为分布式采集发电机油温及油压；

3.研华触摸式工业等级瘦客户端平板电脑TPC-1550H嵌入研华组态软件WebAccess软件作为现场发电机的人机界面,负责实时监控,当地设备报表管理,及远程中心的数据服务器对接；

4.研华工业以太网交换机EKI-2528连接APAX-5620与分布式ADAM-6000AI模块及上位机TPC-1550H；

5.研华组态软件WebAccess监控现场设备数据,同时负责将数据转发远程数据中心，远程管理据中心WebAccess软件负责将各地数据收集后录入本地数据库,并提供服务中心维护人员操作维护流程；

6.WAHistorian实时工业库负责数据中心数据存储。

项目实施

产品

说明

WebAccess1200点企业版

WebAccess无限点专业版

现场发电机上位机软件

远程管理中心服务器监控软件

WAHistorian实时工业库

管理中心数据库

TPC-1550H

现场上位机操作平板电脑

APAX-5620/APAX-5013/APAX-5040/

APAX-5045/APAX-5017/APAX-5018

现场RTU模块

ADAM-6015/ADAM-6017

模拟量采集模块

EKI-2528

非网管交换机作为现场监控设备连接

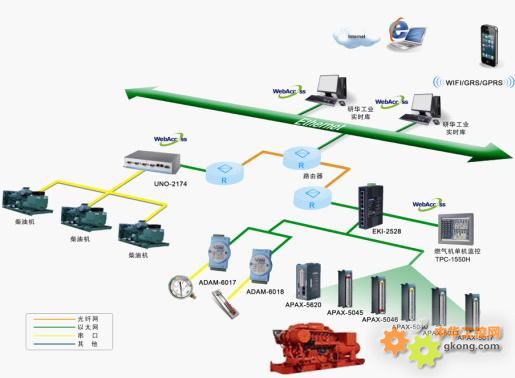

系统架构图

研华燃气发电机组远程监控系统解决方案

总结

客户之所以选择研华是因为我们是少有的整体解决方案提供商，APAX作为新一代可编程自动化控制器，方便用户对现场程序的设计，信号采集和打包，TPC-1550H作为现场发电机的人机界面,负责实时监控,当地设备报表管理,及远程中心的数据服务器对接,远程的WebAccess软件通过公网对各个发电机设备数据进行汇总分析，同时能够通过远程管理更加方便厂商的服务及维护。工业实时数据库可实现大数据量的长年保存，及在符合多用户查询的条件下缩短查询周期。
