发布日期：2025/9/11

　　项目介绍

　　某型设备需要能检查发射管内部状况的一种检查设备，客户需要能适应恶劣环境的一种控制器，并且能提供后期扩展IO能力。开发人员要求控制软件高级语言编程，且能快速搭建人机界面。

　　系统需求

　　简客户需要能适应恶劣环境的一种控制器，并且能提供后期扩展IO能力。开发人员要求控制软件高级语言编程，且能快速搭建人机界面。

　　客户项目开发时间紧张，需要厂家有本地技术支持和集成能力。

　　系统描述

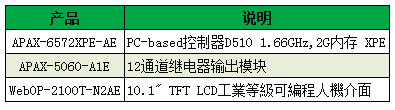

　　客户采用研华高性能PAC控制器APAX-6572，搭配3个高密度继电器模块APAX-5060（可以提供36路继电器输出）用于控制客户自行开发的液压控制部件；为方便现场人员操作采用采用研华10.1寸可编程触摸屏WebOP-2100T用于控制继电器输出。

　　项目实施

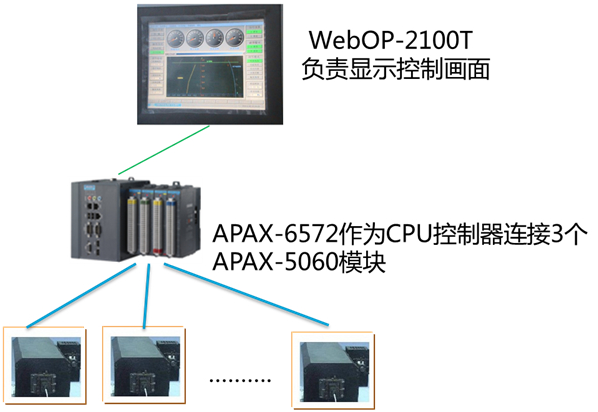

　　系统架构图

　　总结

　　产品优势：

　　高性能PC-based 控制器（ D510 1.66 GHz, 2G 内存）能在恶劣环境下使用，体积小，能方便扩展IO。

　　工作温度  -10 ~ 50°C ?

　　存储温度  -40 ~ 70°C

　　工作湿度  20 ~ 95% (non-condensing)

　　存储湿度  0 ~ 95% (non-condensing)

　　冲    击  50 G @ wall mount, half sine, 11 ms (Conforms to IEC 60068-2-27)

　　震    动  2 Grms @ 5 ~ 500 Hz  (Random, operating, 1hr/axis) (Conforms to IEC 60068-2-64)

　　技术优势：

　　客户习惯于高级语言编程，研华PAC支持C/C++ and .NET library ；触摸屏内置WebOP Designer 2.0 组态軟件。

　　研华本地化技术支持，协同经销商提供箱体及连接器集成与调试。
