        泵房无人值守系统一般应用于供水系统中泵站的远程监控及管理。通过海为云平台，泵站管理人员可以在供水公司的泵站监控中心远程监测站内清水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等；支持手机APP、云网站远程对水泵启动设备手动控制、自动控制、远程控制加压泵组的启停；利用海为云摄像机，还可以图像监视站内全景及重要工位，实现泵站无人值守。

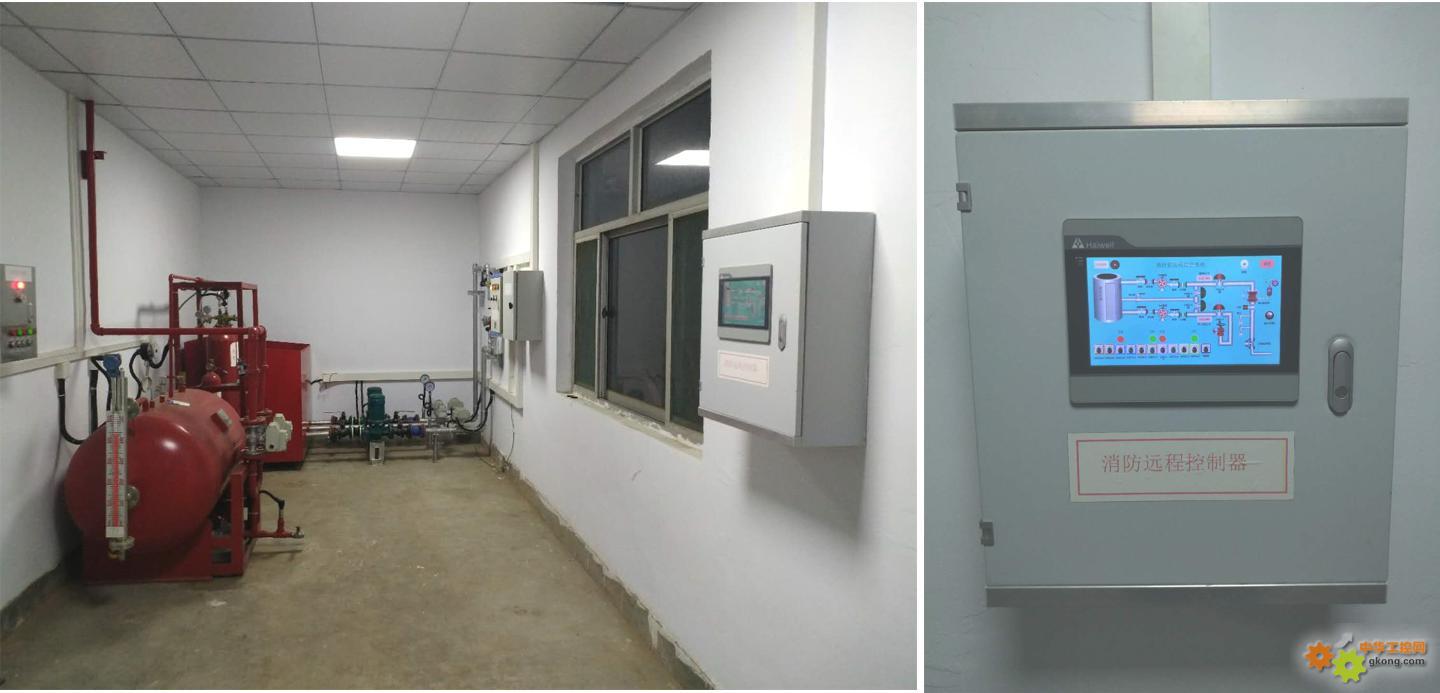

图1 泵站现场一角

一、选型配置

1、HMI： C10，十寸触摸屏1024x600分辨率，A8 CPU，4G Flash，512M RAM。支持：

1.1、串口/U 盘/SD 卡/ 以太网/ 海为云等方式程序下载；

1.2、智能管理，支持云端/ 手机端访问控制，操作性强；

1.3、独创A/B Key 安全机制、多语言自动翻译、工程概览界面；

1.4、集成Haiwell Cloud云服务、内置Haiwell 云引擎；

1.5、手机APP报警信息推送。如果在APP没有打开的情况下，系统会以短信形式，把报警 消息发送到机主和管理员手机。



2、云摄像机：CTQ3，壁挂式云摄像机。

2.1、200万像素 1080P 4mm 水平视场角:87°对角104° 距离25m 红外夜视30米 IP66 RJ45（10/100MB）带wifi 支持SD卡。

2.2、内置视频流云服务，集成海为云功能，支持手机远程实时监控。



3、PLC：T16S2R+S08AI+S08AI。

3.1、T系列标准型PLC，可扩展7个模块，自带一个RS232，一个RS485口；

3.2、支持2路200K高速脉冲输入，2路200K高速脉冲输出。

3.3、程序永久保存，程序容量48K，指令丰富，完全满足现场逻辑控制需求。

3.4、模拟量不用写任何转化程序。现场温度、压力、液位采集一步到位。



二、现场组网

图2 泵站现场组网示意图



三、摄像头HMI配置介绍

3.1 摄像头上电，能上网的网线插入摄像头网口，此时摄像头自动获取IP，上网成功。

3.2 每个摄像头出厂的时候都有一个序列号和验证码。

3.3 打开海为HMI编程软件-进入外设-摄像头-增加外设，在新增加的摄像头中填入验证码和序列号即可。

3.4 在编辑画面中，高级控件-摄像头操作，绑定建好的摄像头，下载程序屏上网，手机即可远程访问。



四、现场控制照片

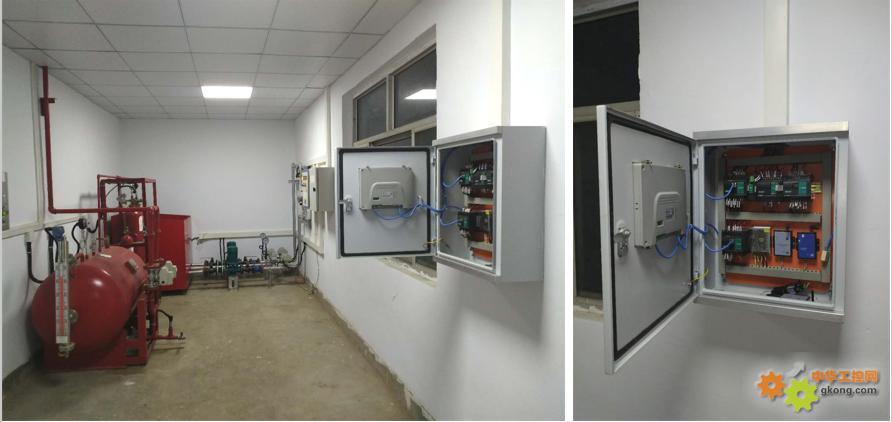

图3 泵站现场组网示意图

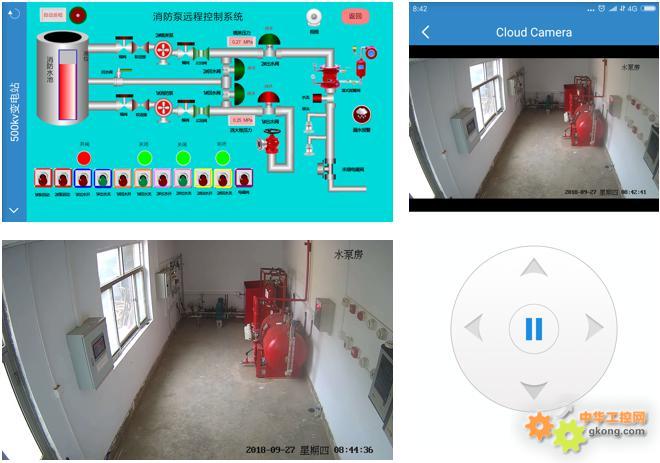

图4 触摸屏手机APP监控以及摄像头远程APP查看



五、方案优势与总结

1、传统触摸屏显示摄像机画质清晰度不高，且滞后明显。海为云摄像机，视屏清晰流畅，适用各种机房泵站、农业水厂养殖、畜牧业监控管理等场合。

2、传统HMI接视频做法是：HMI硬件上预留CVBS信号接口，这种方式硬件接口有限，清晰度不高，显示数量有限。海为云摄像机与HMI这种视频查看方式，理论上可以接摄像机的数量没有限制，而且可以支持远程手机APP和网页查看，随时随地，设备运行尽在掌中。

3、触摸屏摄像机配置简单，只要填入序列号和验证码即可。

4、支持现场报警信息推送，可以推送到记住和管理员手机APP，掌握现场一手报警信息，及时对泵站的压力、液位等报警信息进行监控。海为APP还能实现当APP不在系统后台运行时，系统会用短信的形式发给用户，十分迅捷。

5、模拟量不用写任何转化程序。现场温度、压力、液位采集一步到位。

6、支持对现场触摸屏、PLC程序远程上下载，节省技术工程师人员外出调试成本。
