摘要：用户侧配电系统的智能化、精细化、无人值守是当下配电管理的必然趋势。针对用户侧的配电进线回路，设计安装智能仪表，再通过后台系统来实时监测各用能回路的工作状态;并记录各个回路的电力参数。通过实时监控用能以及相关电力参数、提高用能安全、可靠及维护效率、降低维护的人工成本、实现了配电系统监控的无人值守。通过用能的实时监测，数据的采集及存储，明确用户的电能使用水平以及配电系统的运行状态，为用户节约电力维护成本、物业的管理提供数据依据，后期亦可根据对配电系统的运行数据的分析制定相应的配电系统维护方案。现就上海世博中心电力监控系统项目中使用的ACREL-2000电力监控系统对用户侧用能智能化做一简要介绍。

关键词：上海世博中心电力监控系统 无人值守 配电维护 智能配电系统 配电自动化

0引言

用户侧配电系统的智能化，科学化管理已经成为当前配电系统的主流需求。针对用户侧配电体系设计的智能配电系统已经是当下业主以及电力托管公司的必备系统。通过搭建配电系统，对用户侧配电架构的梳理，在关键节点安装智能仪表，搭建供配电监测体系，完成用户配电系统的智能化管理。

ACREL-2000电力监控系统正是针对以上趋势而研发的用户端电力监控系统。本系统通过对上海世博中心电力监控系统项目内重要回路进行计量，通过对监测回路用能的实时计量、存储、分析，以表格或图形的形式来显示整个配电体系的运转状态，为管理者智能化管理，提供数据依据。

本文以上海世博中心电力监控系统为例，简单介绍ACREL-2000电力监控系统在上海世博中心电力监控系统配电系统中的应用。

1项目介绍

世博中心包含各类综艺表演、庆典集会、艺术交流、学术研究、休闲娱乐、旅游观赏的多功能演艺场所。除主场馆外，文化中心里还设有音乐俱乐部、影剧院、溜冰场、世界各国美食街、安徒生儿童乐园、NBA互动馆，以及近两万平方米的商业零售、文化休闲娱乐区。中国上海2010年世博会期间，这里每天将有两场演出，周末还将有大型演唱会等活动。

上海世博中心一个高压变电所，5个分变电所;变电所之间通过光纤传输数据。其中1#变电所配置两台数据采集器、2#变电所配置一台数据采集器、3#变电所配置一台数据采集器、4#变电所配置两台数据采集器、5#变电所配置一台数据采集器。值班室设计在高压变电所值班室。

2用户需求

本项目中主要是楼层内用户用能数据的采集以及电能报表的统计，显示。基本的需求整理分析后分为以下几个方面：

1) 系统具有使用一次图形式显示采集0 .4kV配电室配电回路运行状态、显示0.4kV回路的母线电压，进线、有功无功功率、功率因数和频率以及电能;

2) 系统具有各个回路定时实时抄表汇总统计，用户可自由查询各个回路的用电情况;

3) 系统具有对现场各监测点设计回路负荷趋势曲线，便于维护人员掌握用电需求与供电负荷占比;

4) 系统可对历史数据进行对比分析，可及时发现潜在故障，减少设备维护费用;

5) 系统具有通讯状态显示，可实时的显示各设备的通讯状态，可在线监测网络通讯状态;

6) 系统具有权限管理功能，通过用户权限管理可防止未经授权的操作;

7) 重要配电回路数据整合，形成单独的报表，便于管理人员重点监测，管理。

3设计方案

3.1参考标准

系统的设计满足以下所列制造和试验标准：

JGJ/T 16-92 《民用建筑电气设计规范》

GB/J63-90 《电力装置的电测量仪表装置设计规范》

GB/T13730 《地区电网数据采集与监控系统通用技术条件》

GB2887 《计算站场地技术要求》

GB/50198-94 《监控系统工程技术规范》

DL/T 698.31-2010 《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T 698.35-2010 《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》

DL/T 698.41-2010 《第4-1部分：通信协议-主站与电能信息采集终端通信》

DL/T 698.42-2010 《第4-2部分：通讯协议-集中器下行通信协议》

DL/T/814-2002 《配电自动化系统功能规范》

3.2 系统架构设计

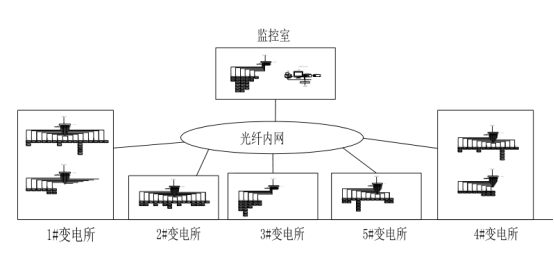

鉴于上海世博中心电力监控系统的建筑规模、性质，以及后续项目的可连带发展的性质，安科瑞电气股份有限公司系统部根据用户的几点需求以及在相同性质工程中的经验，对该建筑的智能配电系统的搭建做以下设计：上海世博中心电力监控系统所有监控点位现已安装智能电力仪表，且均采用标准的Modbus-RTU协议。将现场安装的智能仪表通过屏蔽双绞线以手拉手式相连，数据总线直接铺设至主机所在的变电所值班室。数据总线通过协议转换隔离器将数据传输至系统主机。系统示意图1所示。

 　图1

4 系统功能

上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。

4.1 功能特点

ACREL-2000电力监控系统采用全中文界面，操作简单方便;运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块;系统具有一次系统图显示，模拟图显示和网络结构图显示;系统具有人机界面友好，显示数据直观，方便用户查阅。

4.2 软件功能：

4.2.1运行系统

软件的界面可以根据项目的特点和客户的要求来设计。初始界面为“登录界面”，客户需通过用户名，输入相应密码，方能进入本系统。界面如图2所示。

 图2登陆界面

4.2.2通讯示意图

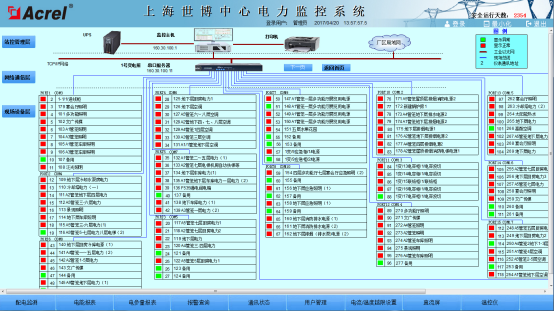

通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图3所示。

 　　图3 通讯示意

4.2.3 监测详图

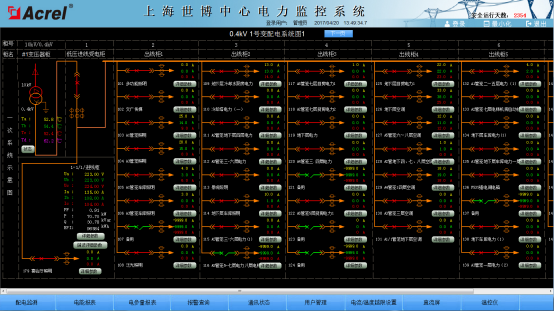

监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图4所示。

 图4 监测详图

4.2.4 参数抄表

参数报表反映了本项目监测回路的在过去某时间点的运行数据，通过当前或者过去某时间点的实时参量数据反映回路状态。主要的数据包括：三相电压，三相电流，电能，有功功率，无功功率，功率补偿因数，频率。界面如图5所示

 图5 参数抄表

4.2.5 电能报表

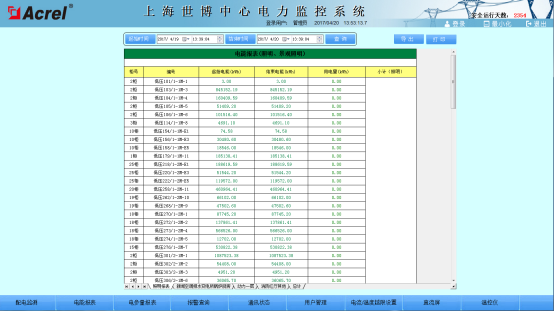

电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。界面如图6所示。

图6 电能报表

4.2.6 定制界面

本系统还针对本项目中的直流屏的定制了界面，通过后台也可以直接了解直流屏的工作状态以及相关的电参量参数。界面如图7所示。

 图7 直流屏

5 结束语

上海世博中心电力监控系统实现用电数据的实时采集、存储、显示、导出。项目从配电系统的搭建，到后期调试，系统数据的核对，整个过程我方提供了相应阶段的技术支持。本系统在设计、安装、调试的同时，也是对建筑的配电架构的详细梳理，通过对用能情况的细致分类，明确建筑内配电体系的运作模式和状态。在本项目中的实际实施过程中还为客户定制了直流屏，温控仪，综保等第三方设备的监控界面。满足了客户相关的定制化需求，为客户提供了多样性的数据分析处理方式，以及导出方式，便于后期物业的相关管理，提高为客户服务的效率。

除此之外系统实现对采集数据的分析、处理，实时显示业主各配电回路的电能使用状况、负载越限具有弹出报警对话框及报警声音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究制定相应的用能服务计划。该系统运行安全、可靠、稳定，为配电系统终端用户实现各个配电回路的工作状态实时监测、重要电参量实时显示的功能，为后期物业管理者的配电系统维护提供了真实可靠的数据依据。

参考文献

[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

[2].周中.电力仪表在大型商业酒店电能分项计量中的应用[J].现代建筑电气 2010. 6

作者简介：华梅超，女，本科，江苏安科瑞电器制造有限公司，主要研究方向为智能建筑供配电监控系统。
