发布日期：2022/3/18

一、变频恒压供水的特点



1. 节能，可以实现节电20%-40%，能实现绿色用电。

2. 占地面积小，投入少，效率高。

3. 配置灵活，自动化程度高，功能齐全，灵活可靠。

4. 运行合理，由于是软起和软停，不但可以消除水锤效应，

而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，

并且水泵的寿命大大提高。

5. 由于变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，

防止了很多传染疾病的传染源头。

6. 通过通信控制，可以实现无人值守，节约了人力物力。





二、节能原理



由水泵的工作原理可知：水泵的流量与水泵（电机）的转速成正比，水泵的扬程与水泵（电机）的转速的平方成正比，水泵的轴功率等于流量与扬程的乘积，故水泵的轴功率与水泵的转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。根据上述原理可知改变水泵的转速就可改变水泵的功率。

流量基本公式：

Q∝N    H∝N2     KW=Q*H∝N3

以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。



例如：将供电频率由50HZ降为45HZ，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；

将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量，一般用阀门调节增大系统的阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，通过改变转速来调节用水供应，并可通过降低转速节能收回投资。从下图我们可以形象的看到三种流量控制方式的比较。

100KW三种流量控制方法的耗电实测比较表：



流量%

变频器轴功率KW%

输入阀门控制

轴功率KW%

输出阀门控制

轴功率KW%

理想轴功率KW%

50

15

60

84

12.5

60

25

64

89.5

21.6

70

38

68

95

34.3

80

55

72.5

99.5

51.2

90

79

84

103.5

73

100

108

106

107

100



很多电机拖动设备都存在裕量较大、工作效率低、电能耗量大、启动电流大、工作噪声大等难题。且不断的影响企业的经济效益，而投资变频器可以从根本上解决这些问题，一般情况下，完全可以改善工艺条件,并且投资回收期不超过10个月。



三、变频调速恒压供水设备的主要应用场合



1、高层建筑，城乡居民小区，企事业等生活用水；

2、各类工业需要恒压控制的用水，冷却水循环，热力网水循环，锅炉补水等；

3、中央空调系统；

4、自来水厂增压系统；

5、农田灌溉，污水处理，人造喷泉；

6、各种流体恒压控制系统。

四、变频恒压供水设备的系统组成

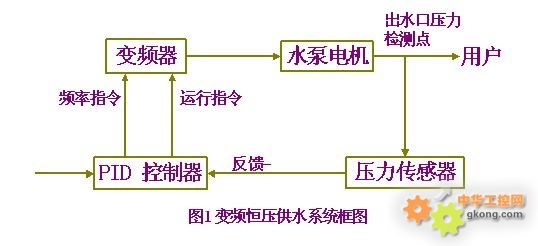

变频器是整个变频恒压供水系统的核心部分。其系统组成框图见图1

图中，水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器的信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，通过PID控制器调节变频器的频率来控制水泵的转速，实现了一个闭环控制系统。由于易能变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。



五、普雷斯顿MC100系列变频器在变频恒压供水系统中的应用和设置步骤

由于普雷斯顿MC100系列变频器具有内置PID调节器，所以部分厂家在使用普雷斯顿MC100系列的内置PID调节后，使综合成本降低，而普雷斯顿MC100系列变频器也因其理想的睡眠功能为广大用户大大提高了节能效率。其基本接线图如下,功能设置紧跟下图。

参数号

功能介绍

参数值

P3.41

恒压供水参数选择

1000

P7.00

闭环运行控制选择

1

P7.01

给定通道选择

0

P7.02

反馈通道选择

1

P7.05

给定量数字设定

0．00v

P7.07

最小给定量

0.00

P7.09

最小给定量对应的反馈量

0.00

P7.14

闭环调节特性

0

P7.08

最大给定量

100.0

P7.09

最大给定量对应反馈量

100.0

P7.10

比例增益KP

0.050

P7.11

积分增益KI

0.050

P7.12

采样周期T

0.10

P7.13

偏差极限

2.0
