文/中达电通股份有限公司 刘元刚   【摘要】本文主要讲述台达C2000变频器在油田抽油机上的应用 【Abstract】This article mainly introduces the applicatio of Delta’s C2000 transducer on oil field pumping units. 【关键词】变频器；油田抽油机 【Keywords】transducer; oil field pumping units   C2000变频器为台达新一代的高阶磁场矢量控制通用变频器，它以FOC(磁场导向控制)为核心，整合发展出四种控制方式V/F控制、SVC控制、FOCPG控制和TQCPG控制、开环PM马达控制等多种控制模式及应用控制，满足大部分产业的应用需求，引领了先进控制技术潮流。不仅如此，对于大多数品牌变频器只能驱动三相交流异步电动机的现状，台达变频器顺应用户需求，集驱动交流异步感应电机和永磁同步电机于一体，应用灵活，深得用户喜爱。   油田抽油机上螺杆泵逐步开始使用永磁同步电机，当前永磁同步电机的控制主要是闭环控制，需要外加旋转编码器。由于油田场合的特殊性，不仅粉尘大还环境恶劣，因而在应用的过程中编码器容易受到来自环境的限制，因此目前迫切需要一款能够开环带永磁同步电机的驱动器。台达C2000变频器为了满足市场的需求，推出了能够实现开环控制PM电机的功能。通过在客户处的大量试验和验证，受到了终端客户的热烈欢迎。   1  系统的主要电气配置介绍 台达变频器C2000系列一台；VFD300C43A一台；永磁同步电机；圆盘式永磁同步电机30KW一台，规格为额定电压380V、额定转速150rpm、电机极数24P、额定电流36A。 2、系统的电气设备及配件接线 系统的电气设备及配件接线如图1和图2所示：

图1 系统电气设备示意图

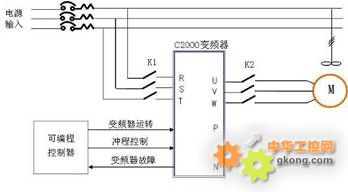

  图2 系统接线图 3        系统的主要调试步骤 （1）将永磁同步电机的相关参数输入驱动器中，主要参数如表1所示。 表1  永磁同步电机输入驱动器的主要参数 01-00 电机最大频率 MAX Output FREQ Hz  30.00 01-01 电机额定频率 Motor1 Fbase    Hz  30.00 01-02 电机额定电压 MAX Out-VOLT 1  V 380.0 05-33 同步电机选择 IM/PM Selection     1 05-34 额定电流 PM Rated Current Amps 36.00 05-35 额定功率 PM Rated Power  　 30.00 05-36 额定转速 PM Rated RPM    rpm 150 05-37 电机极数 PM Pole number     24 05-38 电机惯量 PM Intertia     kg 600.0 05-39 变频器自学习出来的参数 PM Rs           ohm 0.169 05-40 PM Ld           mH 3.03 05-41 PM Lq           mH  3.03 05-42 PM Magnetic ANGl DEG 0.0 05-43 　 PM Ke Cofficient V   1852 （2）电机参数自学习。设置05－00＝13之后，按RUN运行进行电机参数自学习。学习波形如3图所示。

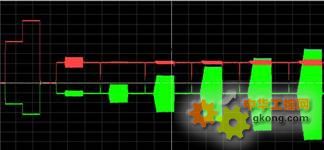

图3 学习波形图 （3）设置PM开环控制方式；00－11＝6；控制方式设置为PM马达开环控制方式。11－00＝1；系统惯量自动调整11－01＝xx；系统惯量自动调整系数。 （4）试运行。试运行时，逐步调整电机的运行频率查看电流和频率运行是否稳定，以便进行相应的参数调整。电机运行频率如图4所示，其中黄色曲线为力矩电流；蓝色曲线为速度。

图4 电机运行频率 4  结束语 由于台达C2000变频器不仅内置PLC、拥有优良的驱动性能，还配建大量的高速网络，提供多种网络通讯及现场总线模块，再加上在永磁同步电机控制应用中的优越性能，获得了用户的认可和好评。图5为现场安装图片。
