项目背景：配电系统作为学校正常运行的重要一环，在学校的日常运作中显得尤为重要。电力监控系统实现了配电系统的智能监控过程，很好地帮助用户提高智能变电站中的用电管理水平，很大程度上降低了电力设备运营的成本，保障学校供电安全和用电安全。

1项目介绍

  本项目中共计一个变电所，进出线多功能仪表共计70台。综合考虑项目规模以及性质，为其设计一套电力监控系统，通过系统的搭建，完成变电所配电系统的智能监测。

2 配电系统管理难点

  针对本项目的性质以及规模，本项目配电系统的管理难点：

1)     配电系统进出线的电力参数的智能集抄；

2)     配电系统体系试试显示，系统配电结构显示；

3)     配电系统具体负载回路信息的显示，重要设备参数显示，例如变压器温度；

4)     配电系统回路名称自定义；

5)     各个智能仪表的工作状态实时显示；

6)     配电系统重要回路的电流，电压预警;

3设计方案

3.1参考标准

系统的设计满足以下所列制造和试验标准：

JGJ/T 16-2016      《民用建筑电气设计规范》

GB/T 50063-2017  《电力装置电测量仪表装置设计规范》

GB2887  《计算站场地技术要求》

GB/50198-2011      《监控系统工程技术规范》

JGJ310   《教育建筑电气设计规范》

3.2 系统架构设计

  鉴于嘉定区南翔镇槎溪路小学新建工程电力监控系统的建筑规模、性质，以及后续项目的可连带发展的性质，安科瑞电气股份有限公司数据服务部根据用户的几点需求以及在相同性质工程中的经验，对该建筑的智能配电系统的搭建做以下设计：嘉定区南翔镇槎溪路小学新建工程电力监控系统所有监控点位现已安装智能电力仪表，且均采用标准的Modbus-RTU协议。将现场安装的智能仪表通过屏蔽双绞线以手拉手式相连，数据总线直接铺设至数据采集设备。系统示意如图1所示。

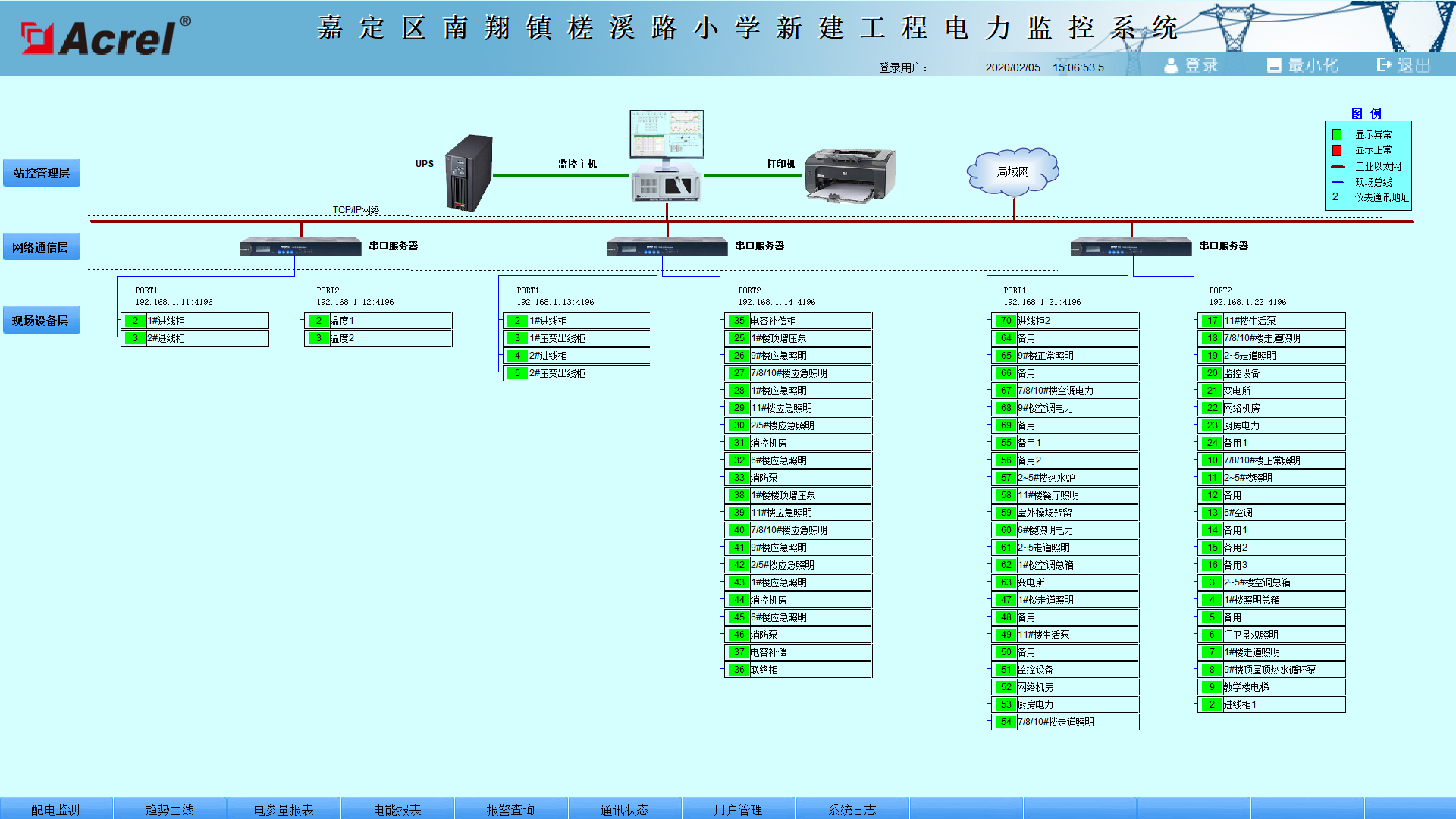

图1



4 软件功能
   上位机软件采用安科瑞电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电能管理的功能。

4.1 功能特点
   安科瑞电力监控系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。

4.2 软件功能：

监测详图
   监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。




电参量报表
   电参量报表是对用电力参数的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的任意节点的数据集抄功能，且可以Excel形式导出或打印。



电能报表

     电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。



通讯状态
  通讯状态是对整个系统的仪表工作状态的图形显示，通过实施模块的颜色转换，实时了解这个体系的仪表在线，或者异常状态，管理者可以通过状态图实时了解项目的运作的具体状态，完成日常系统的维护。

系统日志
  实时记录账号的登录时间，以及账号的具体信息。

 5 当下趋势
  用户侧配电体系的智能化，透明化等要求，促使市场为其提供相应的解决方案。当前主要是通过在用户侧的供配电系统即变电所的进出线节点安装智能仪表，利用计算机网络集成技术，为客户提供远程抄表、数据存储、数据处理等服务，帮助客户实时掌握建筑的用能状况，实现对建筑用能管理的智能化，准确化管理。
