0 概述

百事亚洲研发中心在漕河泾开发区浦江高科技园。该研发中心是百事公司在北美之外最大的顶级研发中心，也是百事公司在全球最具整合性的食品和饮料研发中心之一，在百事公司全球研发网络中发挥举足轻重的作用。

百事亚洲研发中心占地约25亩，建筑面积近2万平方米，配备了技术领先的烹饪中心和试验厨房，致力于开发适合亚洲消费者口味及喜好的食品和饮料。中心还设有一个测试生产工厂，使研发者得以快速测试新产品，支持百事公司加速在中国和其它成长中亚洲市场进行研发创新。

本次项目承接其的变配电所部分监控系统。

1 需求分析

为保证生产管理用电负荷的统计与分析及对危险源实时监控。需要对生产现场的低压配电柜、供电变压器等电气设备进行电压、电流、功率等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改。

本技术条件适用于百事亚洲研发中心的变配电所。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件，但不仅限于此，其技术性能应满足对配电室数据监控的要求。

数据采集

自动采集现场所有电量仪表的模拟量数据，自动采集现场开关状态以及故障状态等开关量数据。

支持实时采集、自动周期采集（定时采集）可配置周期（1分钟～24小时）。

支持多线程处理机制，提高数据采集效率，能同时对多个设备进行数据采集。

数据实时显示采用配电室主接线图直观显示模式，各回路开关断合以及故障状态直观可见。

 数据分析与处理

数据的综合统计、分析需要实现以下功能：

各设备用电数据小时、日、月、年等时间段内的统计、计算。

统计各分站及整体的用电量。

数据查询与展示

要求能方便实现客户端查询和各级管理人员的查询，查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询和对比分析，各类统计分析的数据可灵活采用报表等多种图表方式直观的展示功能。

数据展示功能按照不同用户的不同的权限，分为操作层、管理层、决策层三层用能展示。

权限管理

要求对不同用户赋予不同角色的权限，能授权到功能子菜单、具体档案记录、数据记录等。

系统要求具备合理完善的用户安全控制机制，能使应用环境中的信息资源得到有效地保护，防止信息的丢失、失窃和破坏。

参数设置

可通过采集柜设置各回路互感器变比，各种电流电压保护整定值。

故障判断与报警具有故障自动判断并采用声光方式报警功能。报警类型包括开关故障，电压、电流超限，现场采集模块通讯故障，与监控系统通讯故障等。报警时间自动记入系统数据库，方便用户查询，工作人员可随时掌握变配电站实时运行状态，发现变配电运行故障并作出相应处理，提高变配电的管理效率，提升电力系统安全性、可靠性。

2  系统方案

安科瑞Acrel-2000系统根据百事亚洲研发中心现场实际情况，整体网络结构采用屏蔽双绞线直接接至配电所的数据采集器然后直接接至开闭所的监控主机，保障了配电所电力监控系统传输的稳定性与实时性。如下图所示：站控管理层、网络通讯层和现场设备层。

现场变配电所共计9只ACR330EL/H，61只ACR220EL，4只M5综合保护装置，分为5条RS485总线接至变配电所的数据采集器，数据采集器直接通过超五类网线接至值班室的监控主机。

1）站控管理层

站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在百事亚洲研发中心工程中主要指置于配电所的监控主机。

2）网络通讯层

通讯层主要是由Nport5610-8一台、以太网设备及总线网络组成。Nport5610-8数据采集器主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现分站与主站之间的数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。

3）现场设备层

现场设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，经通讯服务器到达该配电间监控主机进行组网，实现远程控制。

智能仪表现场连接示意

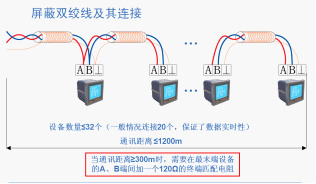

现场仪表以手拉手方式通过屏蔽双绞线(RVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在20只左右，不同种类的智能装置连接在不同的总线上，然后将数据上传至数据采集器Nport5610-8，进而将数据上传至当地监控终端。具体连接示意图如下所示：

进出线回路均采用ACR多功能液晶显示仪表，其是针对电力系统、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。



3  系统功能

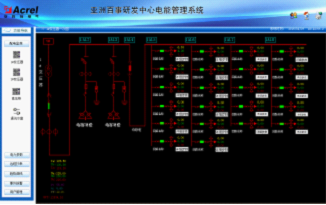

配电所实时监控系统图为主监控画面，主要实时监测配电所所有回路的运行状态。在系统图中可以直观的看到每路进线和出线的运行参数和状态，可以看到变压器出线侧的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。如下图所示：

 配电所一次系统图

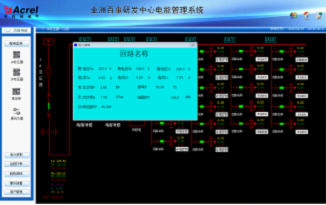

回路详细电参量

事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因，如下图所示：

报警功能实时查询

谐波监测功能，主要对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量，及时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生。能够以列表方式和柱状图方式显示三相电压、三相电流的2-31次谐波含量百分比及总谐波含量的百分比。

谐波监测

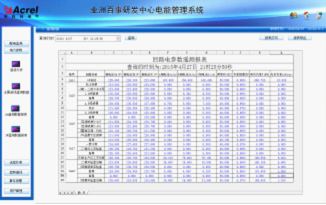

参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询百事亚洲研发中心配电所变压器进出线各低压回路的电参数，主要包括：三相电流、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示

 电参数抄表

用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，显示配电回路的精确用电量，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。 如下图所示：

电能报表

系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。绿色表示通讯正常，红色表示通讯故障。下图为配电所通讯状态示意图。

通讯结构示意图

负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换；帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。如下图所示：

趋势曲线图



4  结束语

在当今配电设施的应用中，公建办公大楼项目的配电安全性至关重要，本文介绍的Acrel-2000电能管理系统在百事亚洲研发中心的应用，可以实现对配电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电能管理系统。系统实现对采集数据的分析、处理，实时显示配电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为大型公建解决用电问题提供了真实可靠的依据。
