概述

       天泉湖酒店式养生社区服务中心项目位于江苏淮安盱眙县桂五镇宝塔村天泉湖北侧，项目兴建两幢高四层的养老服务中心, 占地面积约43,300平方米, 建筑面积约47,900平方米。

       本项目承接其电气火灾监控系统，在消防控制室都放置一台Acrel-6000/B电气火灾监控系统主机，通过对天泉湖酒店式养生社区服务中心E、F地块各个楼层所分布的ARCM200BL型火灾探测器的数据采集，完成在Acrel-6000/B主机的漏电数据的实时显示、报警。

       Acrel-6000/B电气火灾监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统适用于大型商场、生活小区、工矿企业、办公大楼、商场、酒店等区域电气防火的集中监控管理。

       Acrel-6000/B型电气火灾监控设备是Acrel-6000电气火灾监控系统的核心，监控设备通过RS485总线与多台电气火灾监控探测器相连，构成集散式电气火灾监控系统，实时监控电气线路的工作状态。

       本设备结构合理、体积小，可靠性高、功能强，维护方便、性价比高，系统界面友好直观、易学易用。



2 系统组成

        剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。各电气火灾监控探测器通过阻燃屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入壁挂式主机。

系统组网结构





1）站控管理层

       站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的上层部分。主要由系统软件和必要的硬件设备，如触摸屏、后备电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。

       监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。

       后台监控设备设置在消控中心。
2）网络通讯层

        通讯介质：系统主要采用阻燃屏蔽双绞线，以RS485接口，MODBUS通讯协议实现现场设备与上位机的实时通讯。

3）现场设备层

       现场设备层是数据采集终端，主要为ARCM200BL剩余式电气火灾监控探测器。ARCM200BL型剩余电流式电气火灾监控探测器，是针对 0.4kV 以下的TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

       现场总线连接的分布式I/O控制器构成数据采集终端，向数据中心上传采集的数据。测量探测器担负着基层的数据采集任务，其监测的数据完整、准确并实时传送至监控主机。便于运行人员监控现场设备运行状态，故障报警等情况，有效预防火灾事故发生。



4安科瑞能提供的产品

①电气火灾探测器

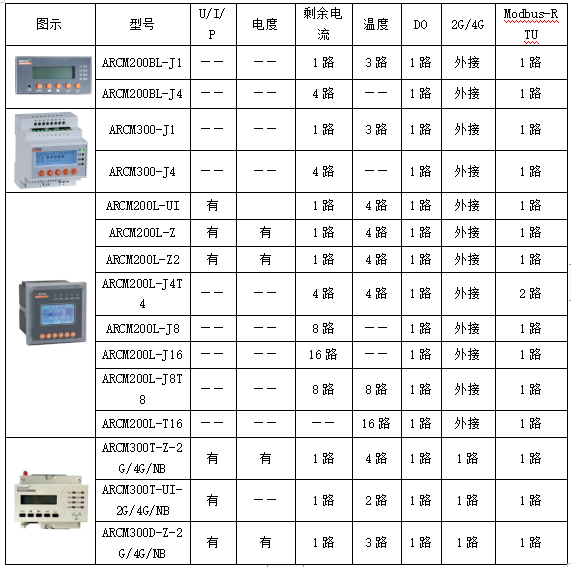

     我司电气火灾探测器产品多样化常规产品测量漏电、温度，可选多回路测量，可做到1~16路漏电监测、其他电参量测量，如电流、电压、功率、功率因数、用电量等。详见下表



②施工

     安科瑞有合格的第三方施工合作单位，能够安全按时完成成套柜改造，现场施工布线，管线铺设，桥架安装等事宜。

③软件

     安科瑞软件可以实现现场漏电等参数的24小时实时监管，当有异常时候通过本地画面、音响进行报警。

④售后

      安科瑞总部位于上海嘉定，在全国有11家分公司。总公司、分公司都配有技术人员及售后人员。如有问题可以保证2小时内回应，必要时24小时以内派人现场处理。



5系统功能

5.1监控报警功能



      监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。

5.2控制输出功能

      当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

5.3故障报警功能



     通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。

       电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

5.4自检功能



      检查设备中所有状态指示灯、显示屏、喇叭是否正常。

5.5报警记录存储查询功能



       当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

5.6电源功能



        当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作，当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。

5.7对探测器控制功能



        通过监控软件操作，可对连接到本设备的所有探测器进行远程复位控制。

5.8权限控制功能



       为确保监控系统的安全运行，监控设备软件操作权限分为三级，不同级别的操作员具有不同的操作权限。

5.9面板元件布置及功能说明



    Acrel-6000/B电气火灾监控设备面板布置如图1所示：



图1  监控设备面板示意图

     报警指示灯（红色）：设备接收到探测器发出的报警信号时，报警指示灯常亮；

     故障指示灯（黄色）：当本系统发生故障时（如通讯故障、电源故障等），故障指示灯常亮；

     运行指示灯（绿色）：设备正常运行时，指示灯常亮；

     消音指示灯（绿色）：软件消音时，指示灯常亮；

     复位按钮（红色）：对系统进行复位操作；

     微型打印机：用于打印实时报警、故障、事件信息。

      该系统自投运以来，运行良好，在预防电气火灾方面发挥了重要作用，获得了客户对产品和公司的认可与信赖。



6帮助客户解决问题

1、杜绝由于现场漏电造成火灾发生的隐患；



2、避免由于人工巡检造成的疏忽，可以24小时不间断监管；
