一、系统简介

紫金桥软件是一个开放的平台，可以通过各种通讯方式连接各类设备，同时提供了动画、报表、曲线、报警等各种常用的控件，可以快捷的构建出酒店能源管理监控系统。

基于紫金桥软件的楼宇监控系统由于其开放性具有如下的特点：

1、监控的设备通常为常见的各种硬件设备，一般无需购买专用的一些控制设备，比如灯光控制器等；

2、连接设备的种类很多，可以根据现场的情况自由选择性价比高的产品；

3、通讯的方式多，可以根据现场需求选择串口、以太网、无线等多种方式；

4、界面需要根据实际情况和客户需求进行绘制，提供了多种绘图工具，绘图便捷；

5、软件提供了多种控件，可以方便的实现历史曲线、报警查询、事故追忆、报表和Web发布等功能。

本能源监控管理系统基于紫金桥组态软件开发，主要针对酒店的主要用能设备进行智能监控管理以及针对酒店总能源、能耗、能费、能效、能管进行统计分析与规划管理，为酒店从思想、形为、管理、技术、创新等方面提供科学的自动化管理平台，从而直正实现酒店的整体节能降耗的目标。

二、紫金桥能源监控管理系统架构

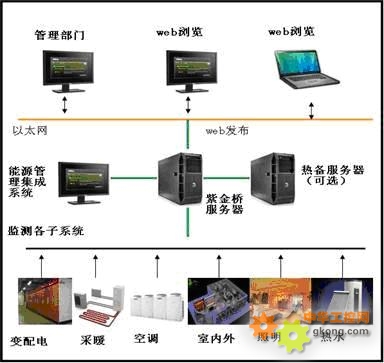

针对能源管理智能化系统的监控需求，结合紫金桥软件结构特点，系统架构图如下：





该系统按照设计要求采用计算机集散式控制系统，在结构上分为三层网络。一层是各子系统；二层是集成网络；一二层网络间通过紫金桥开放的标准数据接口如ODBC、DDE、OPC、MODBUS、PROFIBUS等实现与各子系统之间的数据共享。三层是管理网络，二三层网络间通过紫金桥软件的通信程序组件（NetClient/NetServer、通信程序采用以太网（TCP/IP）、进行数据通讯，它是连接客户端（View）和服务器（实时数据库）的桥梁，是构成紫金桥分布式系统的重要组成部分，Web服务器是为用户提供Web服务的程序，用户可以通过IE等标准浏览器来访问紫金桥的数据，从远程查看紫金桥IBMS系统的运行数据，及时了解楼宇内重要信息，为管理层提供监控的平台。

三、紫金桥酒店能源管理系统主要功能

监测功能、控制功能、统计功能、分析功能、报警功能、管理功能

具体内容如下：

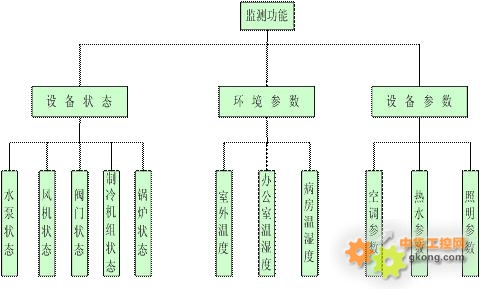

1、监测功能

监测的主要对象：设备运行状态、设备运行参数、室内外环境参数；



具体内容如下图：

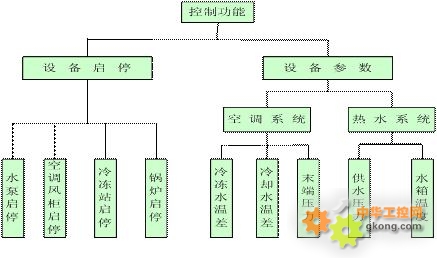

2、控制功能

完成对BA系统的运行状态、故障报警，远程设置操作等，并根据设定值完成相应的自动控制。

控制功能的主要内容：设备的启停、设备经济参数的设置



具体如下图：





3、统计功能

对大楼所消耗的水，汽，电等能耗介质的计量，对能源数据（如电流、电压、压力、环境数据等）、设备状态（如开、停、阀门开度、报警信号等）等进行采集；

通过组态报表，形成各类能耗统计报表，如：日报、月报、年报、设备运行报表、能耗统计报表等各类报表。各级管理人员可以对能源的日用量、月用量、年用量进行比对，分析能源使用过程中的漏洞和不合理情况，调整能源分配策略，减少能源使用过程中的浪费，达到节能降耗之目的。

统计功能主要内容：能量、能费统计、设备运行参数统计、节能量统计

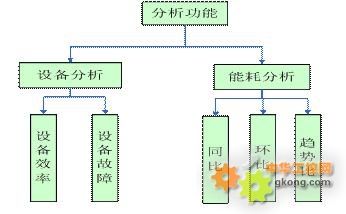

4、分析功能

进行系统运行的历史记录及趋势分析，对异常情况进行跟踪和报警，同时也对操作人员的操作记录进行存档。

对设备用电量、空调机组等设备运行情况等进行分析，以形成最优控制方案，达到节能目的。

分析内容：设备效率分析、设备故障分析、设备能耗分析



具体如下图：





5、报警功能

紫金桥软件支持各类报警系统，包括限值报警、偏差报警等，而且支持不同的优先级别。报警可以以声音、动画、打印、邮件、短信等多种方式警示相关人员，以便进行相应的操作。

系统运行时，产生的所有报警记录都可以查询，以日报，月报，年报的形式，能够方便地查询每一天的报警记录。每一条报警的地点、时间、报警状态都可以查询到。

各设备出现故障时，系统会通过提示信息和声音报警提示。同时还具有报警记录查询功能，可查询以前设备的报警情况，便于设备的维护。

设备管理功能：

统计设备的运行时间、进行设备维护、保养管理等，根据制定的控制策略，结合楼宇显示情况进行合理调配和控制。

主要内容：能效管理、状态报表统计、维护保养计划

四、结论

通过紫金桥软件构建的酒店能源监控管理系统，对建筑物进行的设备系统“分散控制、集中管理”，对物业信息自动处理与报警提示，实现信息资源的共享与管理、节约能源 ，提高工作效率和提供舒适的工作环境的管理，减少管理人员的劳动强度，提供了一个高效、便利、可靠的管理手段，实现了整个酒店的智能监控与信息自动处理及有效管理。
