外贴式超声波液位开关
1.外贴式超声波液位开关产品概述
　　　TK-LS型外贴式超声波液位开关（简称外贴式液位开关）是由济南图科电子有限公司（注册商标：图科电子）专有技术开发的非接触式液位测量报警装置。其特有的测量敏感元件（探头）安装于被测容器的外壁，解决了液位测量应用中长期以来存在的测量难题。
　　　
　　　外贴式超声波液位开关相比于传统的液位开关，其不与介质接触的测量方式，不仅测量精度高，而且不用在容器壁上面开孔，不用动火，实现真正意义上的非接触式测量控制。外贴式液位开关主要用于监测容器内液面的高度，实现高、低位报警功能。同时可将其输出信号接入DCS系统中，实现自动控制功能。
　　　
　　　外贴式超声波液位开关，被测容器的材质可以是各类金属、非金属等硬质料。其发射信号可穿透的罐壁厚度达70mm。这种测量技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响。特别是在有毒的、强腐蚀的、易、燃易、爆等危、险、品液体的测量中具有不可替代性。
　　　
　　　外贴式液位开关的这些优点，使其应用范围很广。不仅适用于普通的液位测量场合，如：电力，冶金、汽车、食品、加工制造等。更适用于医药，石油，化工、军工储运等存在高度危险品的行业。


2.外贴式超声波液位开关工作原理
　　　外贴式超声波液位开关的探头贴于容器外壁，其发射的高频脉冲信号可以穿透容器壁。这个脉冲信号可以在容器壁和介质中传播，还会被容器内表面反射回来，通过对这种反射和在容器壁内传播特性的检测和计算（综合波），就可以判断出液位是否达到了外贴式液位开关所安装的位置。判断出安装位置液位的有无后，输出继电器信号，远传至控制室，完成对液位的监测。
　　　
3.外贴式超声波液位开关功能特点

测量敏感元件外贴
非接触式测量：最理想的液位测量方式
适用面很广：可用于有剧毒的、强腐蚀性等各种复杂工况；以及易、燃易、爆的危险场合
安装可不停产、不清罐、不动火
先进的探头制造技术
精度高、反应灵敏
工作可靠、寿命长
优化的核心算法
适应性广（适用于各种罐型、罐径、材质）
仪表调试简单
抗干扰能力强

4.外贴式超声波液位开关技术参数

精    度        ±2mm        可测壁厚        ≤70mm
供电电压        24V DC±5%        环境湿度        15%～100%RH
输出信号        干接点（继电器）        环境温度        -40℃～+60℃
触点容量        30V  AC/DC 1A(四线)
250V AC/DC 5A(两线)        使用温度        -40℃～+100℃
（最高250℃）
电气接口        M20×1.5mm（要求适配）        防护等级        IP65
外壳材质        铸铝        防爆标志        ExdIICT6
探头防爆        ExdIIBT4        探头防护        IP65
适用场合        除煤矿外的其他爆、炸性气体环境
备注        温度低于-40℃时，建议增加保温措施（保温层或伴热装置）；

5.外贴式超声波液位开关应用条件

5.1 介质要求
    纯净液体、乳状液体、悬浮状液体等
5.2 被测容器
    材质：铜、不锈钢、玻璃、不发泡塑料等密实材料
　　　可测壁厚：最大70mm

6.外贴式超声波液位开关安装及接线
6.1外贴式超声波液位开关安装方式

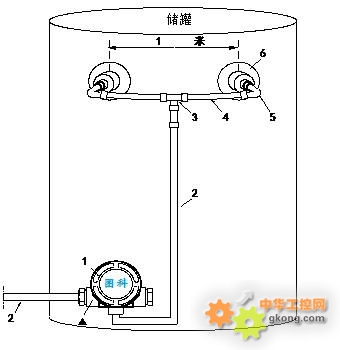

   液位开关安装示意图（以立式储罐为例）



图中：  1 —— 变送器
        2 —— 1/2＂镀锌管
        ▲—— 变送器电气接口 规格：G1/2
        3 —— 三通
　　　　4 —— 挠性管  接口规格：G1/2
        5 —— 直角连接头
        6 —— 接头及吸盘

　　注：①其中第2项(1/2＂镀锌管)需用户自备。
           ②镀锌管2与变送器1通过防爆挠性软管连接（防爆挠性管需用户自备）。

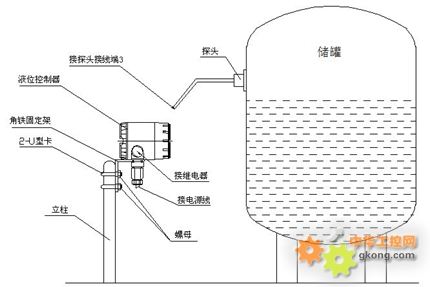

6.2外贴式超声波液位开关送器安装示意图

    备注：立柱用户自备。

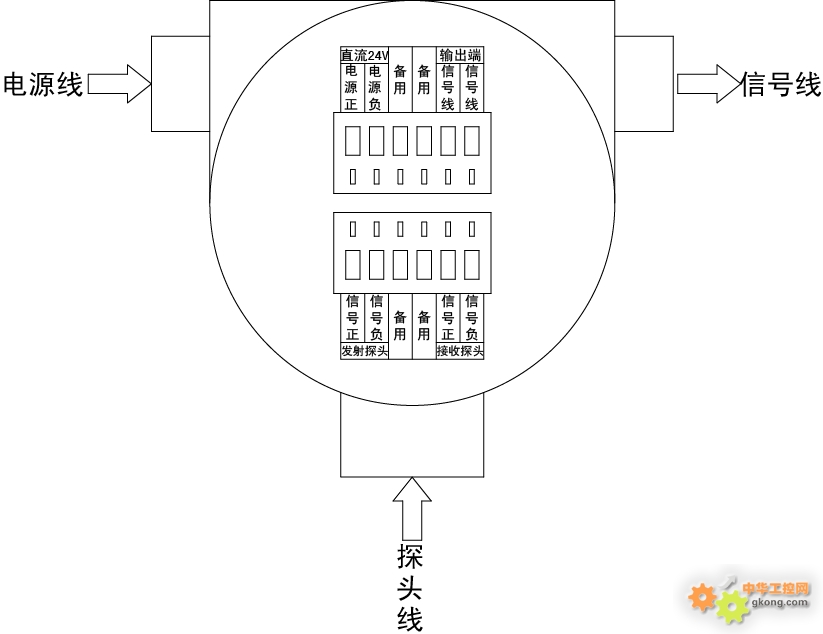

6.3四线制接线图（两线制详见电子版安装使用手册）

7.外贴式超声波液位开关订货选型
TK–LS        □        □        □        □        □        □        □
                                                        A        卧罐
                                                        B        立罐
                                                        C        球罐
                                                A        M20*1.5接口
                                                B        G1/2〃接口
                                                C        NPT1/2〃接口
                                                D        NPT3/4〃接口
                                        L        两线制
                                        S        四线制
                                D        大罐型（直径大于1m）
                                X        小罐型（直径小于1m）
                        D         单探头
                        S         双探头
                Y        一体式
                F        分体式
                G        高温（分体式）
        A        普通型
        B        防爆型
