一、绞盘性能测试

绞盘从动力分为电动绞盘，液压绞盘。所以本系统性能测试分为电动动载性能测试、液压动载性能测试、液压绞盘连续性能测试、电动绞盘制动性能测试、液压绞盘制动性能测试等五个功能。

电动绞盘间断性能测试界面：



液压绞盘间断性能测试界面：

液压绞盘连续性能测试界面：

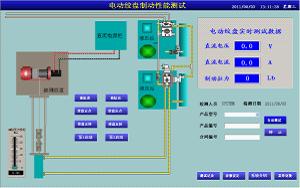

电动绞盘制动性能测试界面：

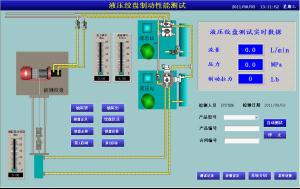

液压绞盘制动性能测试界面：

二、性能记录查询

性能记录查询对应性能测试的。所以也分为五个功能。分别为：电动动载性能记录、液压动载性能记录、液压绞盘连续性能记录、电动绞盘制动性能记录、液压绞盘制动性能记录。

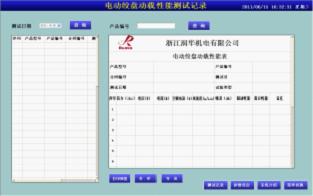

电动绞盘间断性能记录界面：（报表跟曲线）

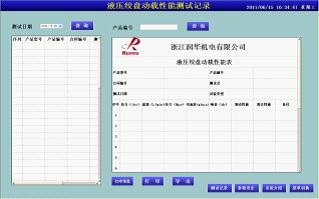

液压绞盘间断性能记录界面：（报表跟曲线）

液压绞盘连续性能记录界面：

电动绞盘制动性能记录界面：

液压绞盘制动性能记录界面：

三、系统参数设定

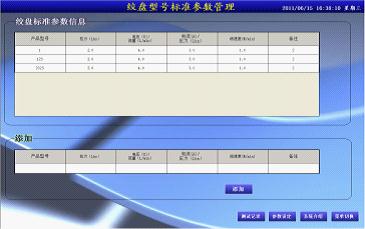

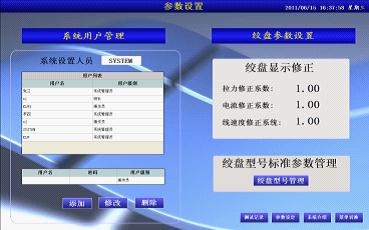

本系统参数设定分为系统用户管理、绞盘参数设定。

四、测试系统介绍

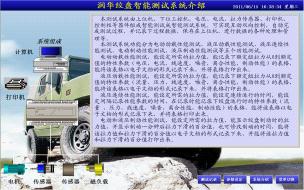

本系统是由上位机紫金桥组态软件、PLC、电动机、电压传感器、电流传感器、拉力传感器、打印机、控制柜等组成。

• 实时显示。各种传感器采集到数据以后通过PLC的A/D模块，由模拟信号转化成数字信号上传到紫金桥软件中，紫金桥软件就可以实时显示各种数据。本系统实时显示了拉力、电压、电流、压力、流量、最大拉力运行时间等数据。

• 实时控制。紫金桥软件通过修改连接PLC的点的值，达到控制电磁阀的开关、调节流量阀的大小等，起到控制的作用。本系统实现了绞盘正点、绞盘反点、绞盘正转、绞盘反转、绕绳正点、绕绳反点、泵1开启、泵2开启、流量调节、压力调节、最大拉力设定、负载调节、最大拉力运行时间设定等控制参数的设定功能。

• 数据存储。每次测试都可以选择测试结果保存，也可以选择不保存。对于保存的数据，可以到记录查询中查到。

• 报表查询、打印、导出等功能。

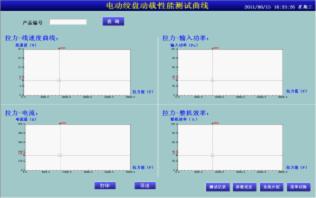

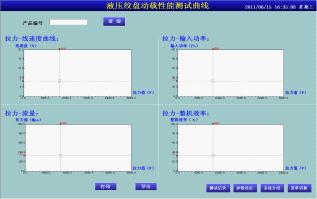

• 曲线查询、打印、导出等功能。曲线显示拉力跟线速度，拉力跟压力，拉力跟电流，拉力跟效率，拉力跟功率等曲线。
