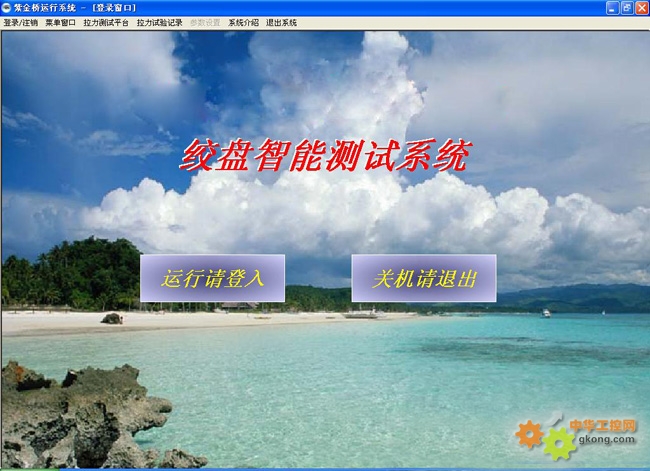

一 登录画面



 运行程序后进入登录画面：





此画面有两个按钮：





运行请登入为登录入口。需要选择用户名，填写密码，正确后才可以进入。





关机请退出为关闭软件出口。

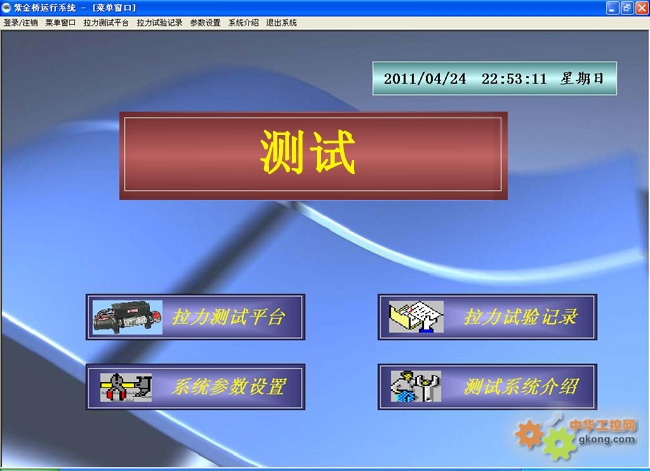

二 菜单画面





此窗口有四个按钮：





拉力测试平台是拉力测试平台的入口。





拉力试验记录是拉力试验记录的入口。





系统参数设置是系统参数设置的入口。





测试系统介绍是测试系统介绍的入口。

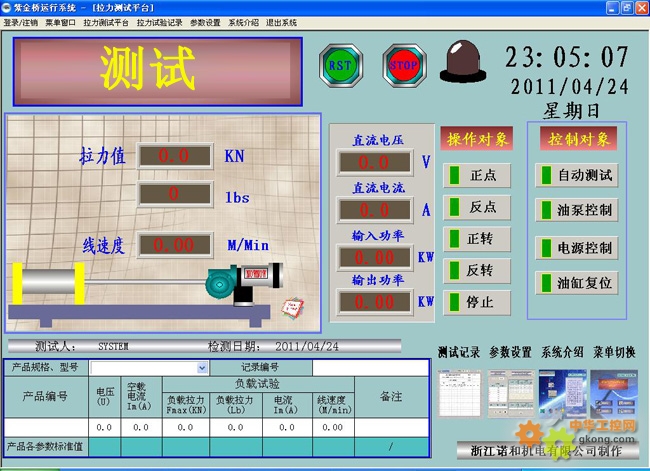

三 拉力测试平台画面





上边有：





对PLC的重置，停止的按钮和报警显示状态。



实时显示的数据有：







操作对象是对绞盘的手动操作。





控制对象，自动测试是自动完成测试的全部过程，油泵控制，是对油泵的开关控制。电源控制，是对电源的开关控制，油缸复位，是对油缸的复位。

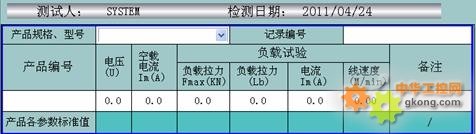

测试记录记录。测试之前需要选择产品规格、型号，填写记录编号和产品编号。





四个按钮为导航，进入四个画面的入口。



四 测试步骤



1.选择产品规格、型号，填写记录编号和产品编号；



2.点击自动测试按钮；



3.测试结果会跳出保存数据画面；



4.把记录表中的，空载电流手动填写好，选择好刹车，噪音，离合是否合格的选项，备注

可以不填。



5.点击保存按钮。保存成功点击确定完成一次测试。

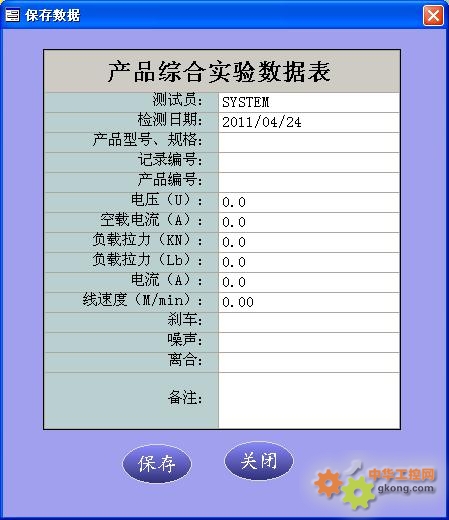

6.保存数据窗口：





点击保存，数据就保存并关闭当前窗口，点击关闭，数据不保存并关闭当前窗口。



五 其他窗口



拉力试验记录窗口：





只要选择记录编号，就会在下面报表中显示出结果来。



打印预览，打印，导出，是对报表的打印预览，打印，导出文件的功能。

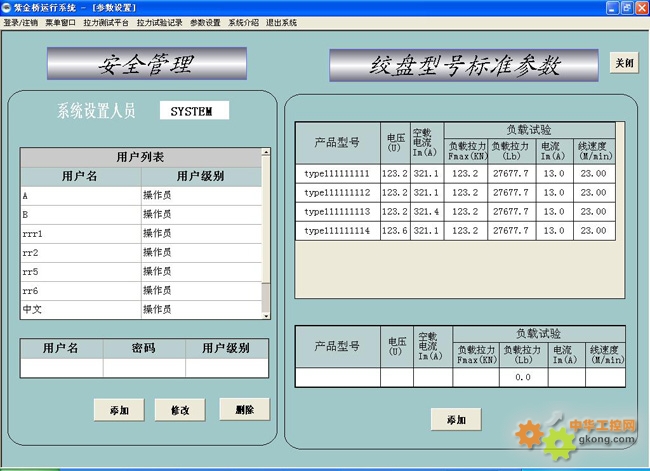

系统参数设置窗口：





两边的操作类型，添加功能，是填写好信息，点击添加按钮。修改功能，点击上边的报表中的要修改的信息，在下边的报表中修改好，然后点击修改按钮。删除功能，点击上边的报表中的要删除的信息，然后点击删除按钮。

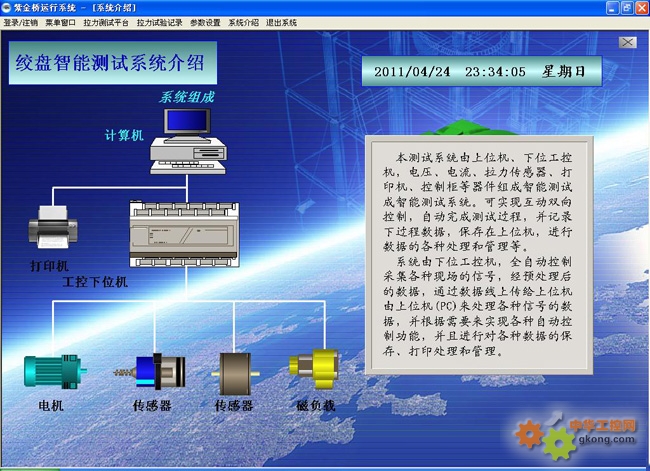

系统介绍窗口：





本篇是工程的使用说明文档，如果想要关于这个文档的工程，或者有任何关于组态软件的技术问题，或者需要更多的技术资料，可以在微信(微信号：Realinfo）留下联系方式或者到http://www.realinfo.cc/交流论坛里提出，我们将及时为您解答。
