车辆无线数据采集方案

发布日期:2025/5/12

客户需求:

叙述:客户方单位有32辆车,每台车上需要采集:进口压力、出口压力、超导压力、进口温度、出口温度、超导温度共6个4~20mA的模拟信号。然后通过GPRS无线方式传输到远端监控中心。

现场分析:

现每台车上带有一套采集和显示设备,采集设备使用非标准协议,不能直接与软件实现数据交换,故需要另外添加采集设备。

解决方案:

      每台车上有6个4-20mA的模拟信号,用我公司的信号隔离分配器,将原始传感器信号1分为2,其中一个信号给原有车载设备,另一个信号送到我公司的采集模块,然后将我公司采集模块的数据通过GPRS方式传输到远端电脑。

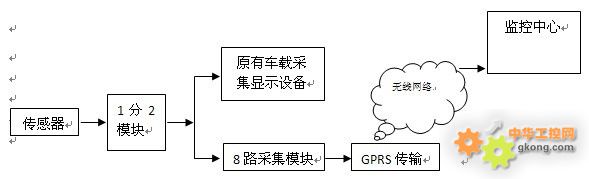

工作示意图:

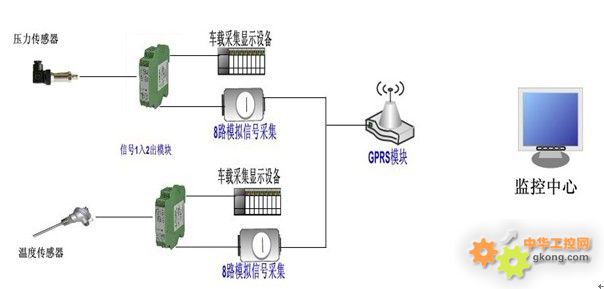

系统拓扑图:
