概述

以往电动闸门的升降，往往在简易电力箱内采用开关按钮直控接触器的方式，无法对闸门的开启高度进行测量，也不能判断闸门板当前的运行状态，更不具有计算机化控制，或者远程控制接口，此类闸门的控制手段无法做到精确的闸门板定位，由于闸门底部淤泥等情况复杂，易造成螺杆顶弯变形，甚至破坏启闭机，不能继续工作，影响水利系统的业务运行。闸门远程自动化监控系统，为用户提供了一套既可现地对闸门进行控制，也可采用有线或者无线的方式远程通过计算机进行闸门控制，闸控系统具有现地智能判断功能，可实现无人职守，同时操作过程中如出现异常，可实现自动或者人为干预停止，保证运行的安全。

紫金桥组态软件在闸门自动化控制系统中以“无人值守”为设计原则，采用SCADA系统结构，通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等，为用户提供了一套既可现地对闸门进行控制，也可远程通过计算机进行闸门启闭的自动化控制系统，该闸控系统可接入渠道水位信号、流量信号，或现场视频信号等，能够将水位、流量、视频画面等与闸控系统集中显示在一个软件画面中，使得远方操作更加可视，达到无人值守、统一调度的目标。

一、  闸门自动化监控系统

1、现场工控机

现场工控机，主要由逻辑控制部分（PLC）、执行部分（电机保护器、相序保护器、过载保护器、交流接触器、闸位计、电压变送器、电流变送器等）、通信部分（以太网接口、无线GPRS接口、RS485接口等）共三部分，组成了一套工业级高可靠的闸门自动化控制系统。

现场控制系统支持螺杆式、卷扬式、斜拉式等闸门类型，无论单孔还是多孔闸门均可接入到系统中来。同时，考虑闸室一般地处偏远，系统除支持有线网络外，可选择GPRS无线方式进行远程控制。同时现场配一套工控机，图形化的人机界面，模拟现场闸门的状态，使得操作更简单，更准确。

在大多的闸控系统中，由于闸门底部淤泥或杂物等原因，闸门板的下降控制过程相对比较复杂，采用高精度旋转编码器，对闸门的上升、下降速度进行精确测量，当闸门在低速或高速状态下，立即切断电机电源，并发出告警，保证运行安全。

2、远程监控软件功能有：

1）图形化模拟现场情景，实时显示闸门开启高度和闸门状态；

2）通过计算机鼠标操作即能开启或者下降闸门；

3）实时显示现场电压、电流信息，详细掌握设备运行情况；

4）完善的事件记录。记录闸门每次动作的时间及开启高度；

5）丰富的告警信息。闸门上限告警、下限告警，电压过高、过低告警，电流过高告警等；

6）软件可集成水位信息，实时显示当前水位高度；

7）软件可集成显示现场视频监控画面，远程操作不仅信息化，也能可视化，信息化、可视化集成在一个界面中，远程操作更加可靠，更加便捷，满足无人值守的业务要求。

3、系统特点：

1）所有部件均采用工业级产品，可靠性高，稳定性高；

2）闸门定位精度高，避免了人为误操作等可能造成的设备损坏，增强了系统运行的安全性，可以保证系统稳定可靠地运行；

3）全方面的保护措施，包括：电机保护、相序保护、过载保护、闸门低限位保护、电流超范围保护、电压超范围保护等；

4）丰富的通信接口形式，包括：以太网通信、无线GPRS通信、RS485通信、RS232通信、超短波通信、光纤通信等；

5）软件功能模拟现实场景的图形化人机界面，画面友好，信息丰富；

6）可扩展性高：可接入渠系水位测量信号，或流量信号等；各控制站均留有PLC的I /O 余量, 以便于以后系统的改造和扩展；

7）软件可同步实时显示现场视频监控画面，真正做到统一调度、无人值守；

8）可实现远程监控：PLC 控制器在水闸启闭系统中, 通过网络传输, 可以实现远程中央计算机的监控。

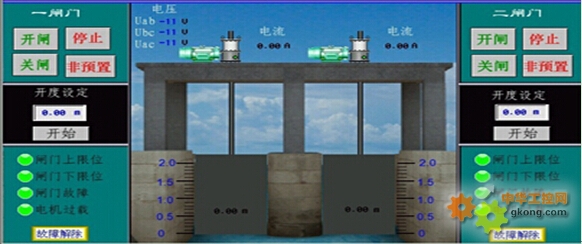

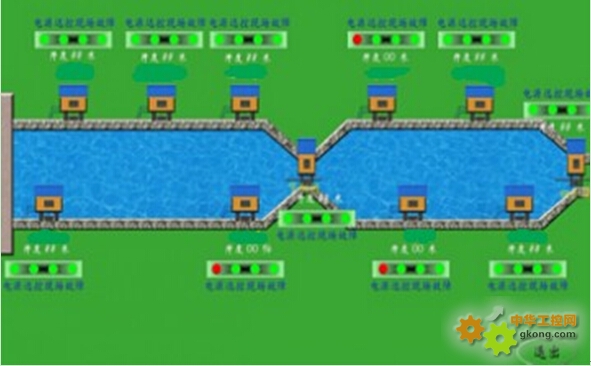

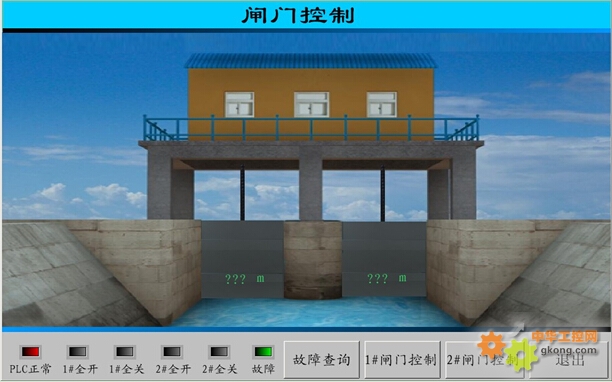

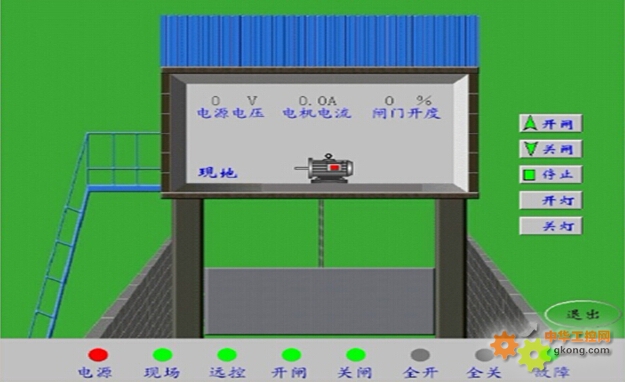

二、闸室及软件监控画面：

直观的画面

三、总结：

通过这套系统可现场对闸门进行控制，也可远程通过计算机进行闸门启闭的自动化控制系统，实现真正的无人值守。
