发布日期：2022/8/30

0 概述

  澜至科技智慧信息研发及产业基地澜谷7号9#楼，位于四川省成都市双流区东升街道丰乐社区 1 组，占面面积 50963.2 平方米。

  本项目安科瑞股份有限公司是为澜至科技智慧信息研发及产业基地澜谷7号9#楼设计的远程预付费电能管理系统，从而实现后台采集各租户实时用电量、剩余电量，并通过微信、支付宝实现商户充值，进而实现先售电后用电，方便管理人员的管理。

澜谷7号9#楼



1 参考标准

ISO/IEC11801 《国际综合布线标准》

GB/50198   《监控系统工程技术规范》

GB50052-2009 《供配电系统设计规范》

GB50054-2011 《低压配电设计规范》

IEC 61587   《电子设备机械结构系列》

DL/T448-2000  《电能计量装置技术管理规程》

DL/T 698.1-2009   《第1部分：总则》

DL/T 698.2-2010   《第2部分：主站技术规范》

DL/T 698.31-2010   《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T/814-2002    《配电自动化系统功能规范》

DL/T5137-2001    《电测量及电能计量装置设计技术规程》

GB2887     《计算站场地技术条件》

GB/T18460.3   《IC卡预付费售电系统 第3部分：预付费电度表》



2 系统方案

        安科瑞Acrel-3200远程预付费电能管理系统根据澜至科技智慧信息研发及产业基地澜谷7号9#楼实际情况进行组网设计，对商铺进行改造，增加90台远程预付费电度表，采用就地组网，在后台服务器位置放置一台采集器，远程预付费电度表通过手拉手方式接入采集器。整体网络结构如下图所示：站控管理层、网络通讯层和现场设备层。

现场设备层主要为：ADF400L 系列多用户电能表，通过模块组合的方式大可实现 12 路三相或 36 路单相的直接接入测量或12 路三相互感器接入测量、直接接入和互感器接入的混合测量方式，产品符合国标 GB/T 17215.322-2008。装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。

ADL400系列

ADL400系列现场安装图片



网络通讯层主要为：通讯管理机：ANet-2E8S1，其主要功能为把分散在现场采集装置集中采集，同时传至站控层，完成现场层和站控层之间的数据交互。



 ANet-2E8S1是安科瑞电气股份有限公司自主研发的一款通用型智能通信管理机，大可支持256台计量设备，支持本地及远程配置维护和实时数据监控等。

 通讯管理机



站控管理层：设有高性能工业服务器、显示器、UPS电源、打印机等设备。监控系统安装在服务器上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。



智能仪表现场连接示意

 现场智能装置（远程预付费电度表）以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在2只以内，不同种类的智能装置连接在不同的总线上，然后将数据上传至采集器，进而将数据上传至监控主机。具体连接示意图如下所示：



3  系统功能

整个系统软件设计分为三个大块，分别是集中抄表服务系统，远程预付费电能管理系统，以及用户查询系统。

集中抄表服务程序常年运行，不间断定时对所有表进行远程抄表；远程预付费系统包含所有开户、售电、遥控及报表功能；用户查询机系统用于商铺查询个人信息、充值和用电情况；另外还可配置手机端查询网站，可用于商铺用户在手机网站终端上实时查询个人信息、充值、远程控制及每日用电情况，如果条件满足，还支持用户使用支付宝银联等方式远程自助购电。

主要特点如下：

u 快速配置，即装即用：将电表和通讯管理机配置导入系统就可以使用；

u 远程集中抄表：免去人工抄表，电表状态实时性高可到3分钟以内；

u 支持单独计价、多费率、阶梯电价：可对每块电表单独设置电价、费率和阶梯电价；

u 远程售电：财务集中管理，电量实时下发，并比对充值次数防止作弊；

u 数据安全：网络数据传输采用金融级的3DES加密算法，防止数据作弊窃电；

u 手机短信提醒：当金额不足或金额欠费，共三级预警，都可及时短信通知商户；

u 远程控制：可对任意一块电表执行远程拉闸或保电等一系列远程控制操作，方便管理；

u 能耗分析及查询：用户和管理员都可查询预付费表或各类接入的计量仪表每天的用能状况；

u 手机查询：通过微信、支付宝自主购电，自主查询。

①集中抄表服务系统

集中抄表服务程序包含三大模块，除了常年运行的定时对所有仪表进行集中远程抄表以外，还集成了报警短信发送服务，能将电费金额预警和欠费预警自动生成手机短信自发送给对应的商铺用户，该功能需要与硬件短信猫配合使用。

系统默认半小时对所有表进行一次远程集中抄表，时间间隔支持个性化配置。





集抄服务

1

集抄服务

定时将所有表状态进行集中远程抄读，使用Socket三重DES加密技术，稳定可靠安全



2

报警短信发送服务

低于报警金额和欠费的用户表，自动生成短信告知用户



3

数据转存服务

历史数据转存，提高数据库工作效率

②远程预付费电能管理系统

本系统分为五大模块，分别是操作员登陆模块、系统配置模块、用户（商铺）管理模块、售电管理模块、报表中心模块，系统大致运行和操作流程如下：



本系统所有的报表及记录查询，都支持excel格式导出的功能。

1.登陆管理：管理操作员账户及权限分配，查看系统日志等功能；

系统设置：对建筑、通讯管理机、仪表及默认1.参数进行配置；

2.用户管理：对商铺用户执行开户、销户、远程分合闸、抄表导出及记录查询等操作；

3.售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；

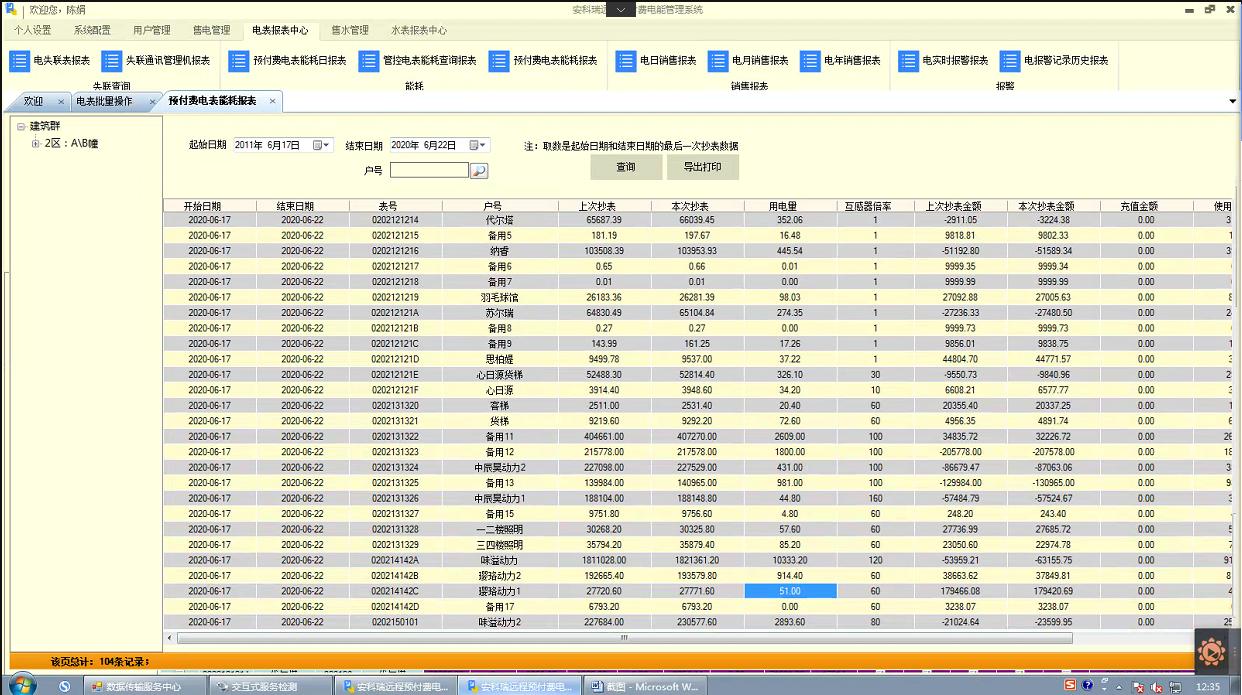

4.报表中心：提供售电财务报表、用能报表、报警报表等查询。



系统针对商铺开户不仅支持一户一表，也支持一户挂多表的需要；同时支持和解决了项目改造后新老表切换时，老表金额转入的问题；支持峰谷电价，支持一表一电价；可对单表设置功率过载的阈值，也支持设置单表金额报警的两级阈值。

   批量远程操作场景中，系统提供了多项功能，针对开户、报警1、报警2、欠费、未开户、失联状态都有不同的颜色显示；并且支持远程对仪表进行遥控，遥控的命令类型如下：

 1.电价下发；2.设置下发（下发报警金额阈值和过载功率阈值）；3.保电（强制仪表合闸）；4.恢复预付费（欠费自动跳闸的模式）；5.拉闸（强制断电）；6.抄表导出（导出当前所有表状态为EXCEL）



系统提供微信和支付宝在线购电，可提供企业资质的支付宝账户和支付协议或银联在线支付协议办理。手机可远程用电查询、远程控制、充值记录查询、自助购电、个人信息查询等。



4  结束语

随着社会生产的进步，在商业用户用电量不断增长、对供电质量要求不断提高的同时，也存在大量拖欠电费的情况，的加重了供电企业的经营风险。为了使供电企业提高电费收缴率，规避恶意欠费造成的经济损失，安科瑞股份有限公司特提供成套的预付费解决方案，系统不但可以预收电费，实现“先交钱、后用电”，还可以避免物业公司的电费垫资问题，从而缓解了商业提刚刚运营的资金压力，另外将业主和配电区域隔离，防止了私接偷电的问题。
