发布日期：2026/7/11

关键字：紫金桥 钢铁厂 能源监控 数据采集

一、系统结构设计

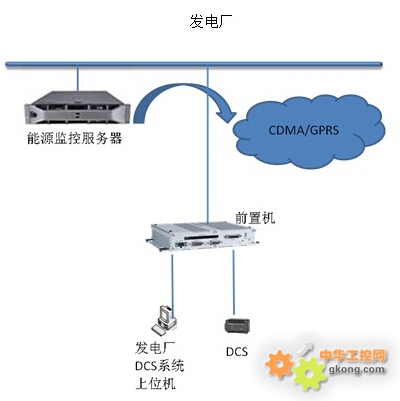

该系统采用生产网和管理网隔离的方案、三层结构设计，第一层负责数据采集，第二层负责数据转发和存储，第三层负责业务应用。系统拓扑图如下：

能源监控站

二、系统架构说明

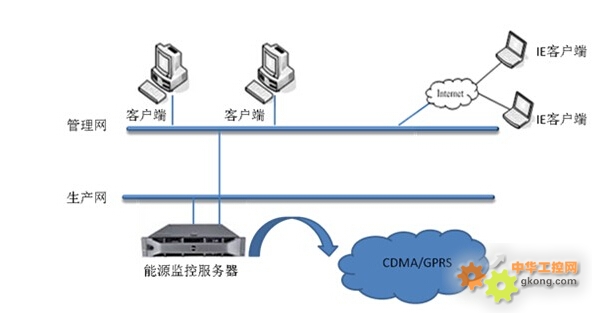

1、业务应用层

采用服务器/客户端模式

对于公司的一些重要部门采用C/S模式，采用纯客户端方式，客户端无须组态，启动后自动和服务器同步，历史数据缓存功能加快历史访问速度，画面第一次下载后，每次比较只下载更新过的图片或数据，降低网络负荷。

WEB发布和IE浏览

采用系统自带的WEB服务器可以轻松构建B/S结构的网络监控查询子系统

用户不用安装任何程序即可在任意一台机器通过IE浏览器访问画面

在有授权许可的情况下，用户可以在世界任何地方通过Internet访问监控画面。这样，技术人员外出，只要能上网就可以查看设备运行情况。

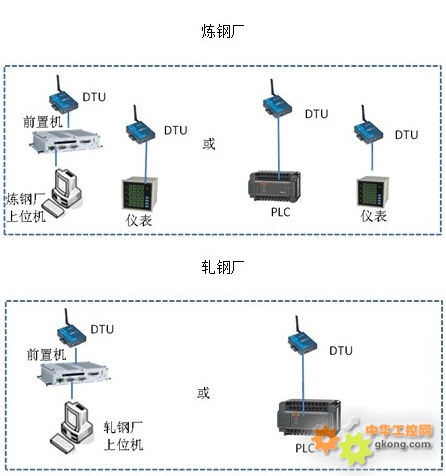

2、数据采集与传输

由前置机和无线传输模块组成，负责企业现场控制系统和计量仪表的数据采集和传输。

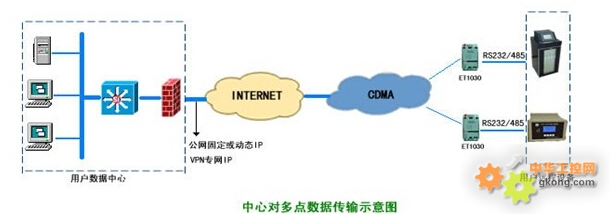

3、数据传输链路

无线数据传输终端(GPRS/CDMA DTU)是采用电子、通讯、计算机等科技手段，充分利用现有移动GPRS、联通CDMA公共的网络资源，为用户提供的一种抗干扰性好、使用灵活、组网迅速、简单易用的低成本的无线数据传输设备。它是继电力线载波、微波接力、扩频、VAST卫星通讯、CDPD等技术之后的又一种远端无线数据传输方式。

三、系统解决方案

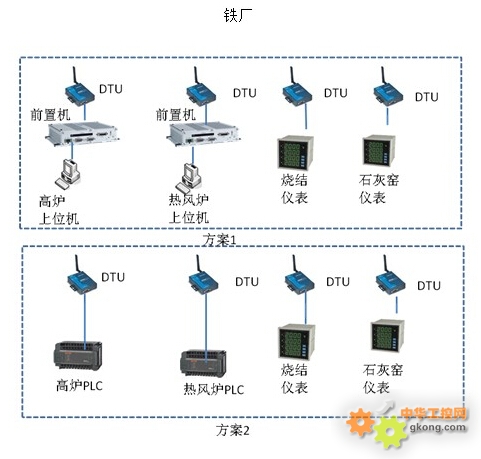

1、数据采集

● 对于有上位机监控软件的PLC/DCS控制系统可以通过OPC、DDE等协议采集PLC/DCS上位机监控软件上的实时数据，再通过紫金桥转发协议向上层传输，需加装前置机。

● 没有上位机监控软件的PLC/DCS控制系统可以通过带有PLC/DCS采集驱动的OPC Server软件提供OPC协议，需加装前置机。

● PLC/DCS控制系统也可以通过PLC/DCS专有通讯协议采集数据，但需确定PLC具体闲置的通讯接口。

● 对具备通讯接口的仪表通过串口通讯协议采集实时数据。

● 对于一些传感器可加装A/D采集模块采集实时数据。

2、功能概述

◆通讯状态实时检测和故障报警。

◆实时能源数据的采集和长期历史存储。

◆对超高或超低报警，通过多样化的告警形式，如短信、文字、语音提醒、弹出窗口等方式提示，或者按照系统预先定义好的设置自动将相关报警信息发送至远程相关人员，支持历史报警记录查询。

◆历史数据归档，历史数据查询，并可根据历史数据完成各种统计报表或日、月、年报表等；

◆实时曲线监控能源数据，历史数据曲线追溯。

◆可通过网络采用IE浏览器进行WWW远程访问监控系统。
