发布日期：2023/7/18

关键词：紫金桥 组态软件 质量检测 扫描条码

一、概述

紫金桥组态软件主要用于需要计算机进行监控的自动控制系统中，它能为用户提供智能的设备驱动接口，数据存储管理，流程显示及简单的逻辑控制，在实际的应用中，以可靠性、方便性和强大的功能得到用户的高度评价，并在众多行业广泛应用，随着行业的不断发展，紫金桥监控软件的使用领域也越来越宽广，下面通过一个对汽车逆变器（就是一种将低压（12或24伏）直流电转变为220伏交流电的电子设备）的质量检测系统简单的介绍一下紫金桥软件在其中的应用。

二、系统技术要求

1、ICT扫描条码：此流程为整个测试过程的开始，设定扫描标记，如产品未经扫描，则不能进行下面的检测，工位按顺序完成，不得跳转，每个工位处都有一位操作人员并配有独立的触摸屏及PLC，扫条码的扫描枪都为同一型号，产品条码唯一无重复。

2、生产测试：扫描条码，向PLC发送测试命令，读取测试结果9个项目的数据，并显示在数据报表中，同一产品检测原来不良项目记录数据，若产品测试几项中含几项不良记录，则维修后继续检测时上次检测合格的项目不需再测，只需测试不合格的项目。假如某一个工位不良，可继续测，直到全部合格为止，也可先测其他。

3、组装壳体：此处进行两次条码扫描，先扫描内部条码，然后贴上出货条码，再次扫描，两次扫描之间时间可设定。

4、耐压测试：测耐压值（由耐压测试仪完成），扫描后记录。

5、老化测试300W：记录扫描条码的开始时间，记录老化前时间，记录保护后时间即结束时间，是否合格由计算机判定，依据是两次扫描条码的时间差，时间差值可设定，此处可设定加密。150W老化：与上道工序相同，但老化时间不同，扫描条码，数据与生产测试工序中性能测试的数据作比较，差值可设定，若差值大于设定值，则产生报警 。

三、系统功能及界面展示

1、显示画面

主监控画面主要是显示现场流程，通过条码扫描、生产测试、耐压测试、老化测试等过程，读取测试参数的结果，显示判断产品是否合格；并实时显示参数的即时方差；

产品参数的判定可根据实际情况自由设定上限、下限，并可即时修改；

2、产品记录数据报表：

首先将产品的型号全部输入计算机中，对应产品型号，记录各项检测结果数据，产品批号（产品订单号）为人工输入，实现功能为人工输入产品批号，选择产品型号，则报表自动查询到该产品的各项检测数据，报表中显示的数据可打印、预览、导出Excel。

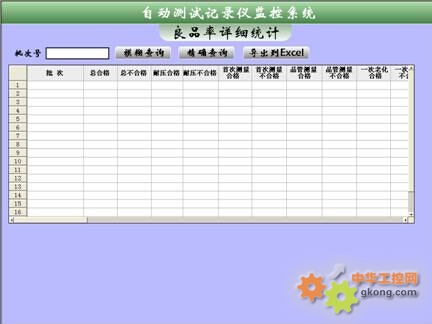

3、统计报表：

按时间范围查询，良品率、不良比例统计，单项不良比例统计也按时间查询统计。通过批次号查询相应的良品率统计，并可实行精确查找。

良品率统计饼图显示；

四、小结

产品质量检测系统与产品的测试参数联系比较紧密，而此系统使用了关系数据库，紫金桥监控组态软件对关系数据库的访问有多种方式，而且报表支持和关系数据库的通讯，可以方便的把从关系数据库中查询的结果显示在报表中，十分便捷，并提供详细的历史记录供查询，借助紫金桥软件能够实时的监控现场的流程控制，减少了操作人员工作负荷。
