引言

橡胶广泛地应用在日常生活和工业生产中。是重要的生产原料。由橡胶制造生产设备或日用品随处可见，橡胶产业是国民经济的重要基础产业之一。2010大旱对云南地区天然橡胶的生产造成了严重的影响，合成橡胶生产可以在一定程度上缓解橡胶需求的压力，减少对进口橡胶的依赖。本文将介绍紫金桥组态软件在某合成橡胶厂的合成橡胶制品生产线中的应用。

系统概要

紫金桥组态软件，实现了生产装置的实时监控。可以实现远程操作、控制、调试、维护。完成数据显示、数据分析和操作员操作等功能，细分为以下几个方面：　

（1）实时数据的收集处理、控制和生产参数的设定、和显示及命令控制界面。　　

（2）操作权限设置。保证了监控系统的安全性，对于某些特殊的控制参数只能是负责人或工程师才能通过密码确认的情况下进入设定。

（3）报表输出。完成数据的采集、处理；并以报表的形式输出采集到的数据。　　

（4）历史数据管理和趋势查看。完成历史数据的收集处理；在趋势画面上显示点值的历史变化曲线或实时变化曲线，可以设置趋势组，每一副趋势画面可显示多条曲线，同时可以查看曲线上每一采样时刻的具体值。

主要工艺和参数流程图

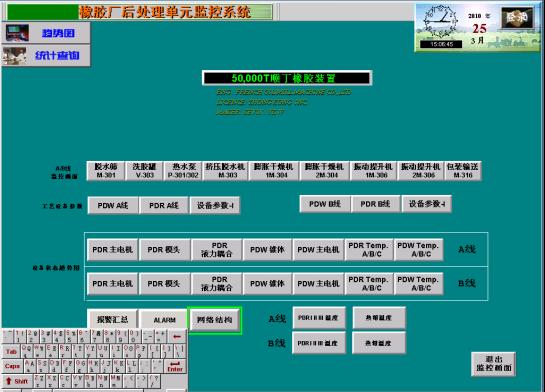

主画面

主画面里链接了各个分画面，由简单的按钮组成，一目了然

设备参数统计

显示的是实时数据，方便查看当前数据值

振动提升机

模拟现场的工艺流程，橡胶半成品被分割成细条，用振动提升机运输到高处，垂直振动提升机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

挤压脱水机

挤压脱水机的用途是将洗胶罐洗涤过的橡胶颗粒进行挤压脱水并切成薄片，然后进行干燥，压成胶块。

膨胀干燥机

膨胀干燥机是顺了椽胶生产线上重要的橡胶干燥设备。它由电动机、液力无级调速器、减速机、加料斗、干燥机筒体和螺杆等几个主要部分组成。

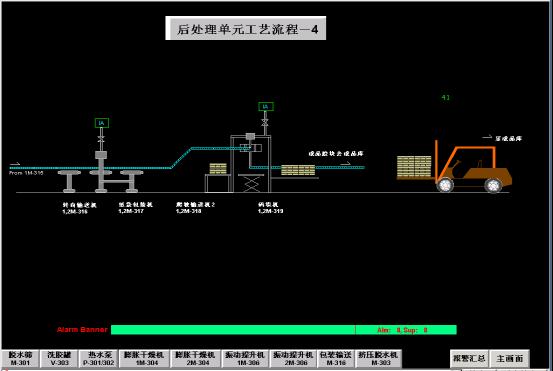

包装输送

通过传感器传来的信号以判断是否有正在装车

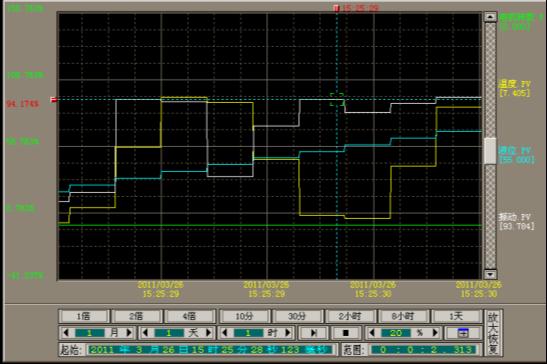

历时趋势

能查看个点的历史趋势，每个历史趋势组件最多能同时查看8个点的历史趋势，可以添加多个历史趋势组件，显示所有需要保存历史的点的趋势。也可以作为事故追忆的重要依据

小结

本文将介绍紫金桥组态软件在某合成橡胶厂的合成橡胶制品生产线中的应用。系统能动态显示生产装置的产品产量、装置进料量，各种设备的运行情况。与此同时，该系统还把全厂生产装置流程图储存其中，各项生产数据在流程图中精确显示动态变化，调度人员可根据精确数据统计实现监控调整。该系统有效地实现了生产的实时监视控制，减轻操作人员的的工作量，提高了生产效率。提升了企业精细化管理水平。
