紫金桥矿业监测信息联网系统解决方案

发布日期:2025/6/25

    近年来,煤矿灾难接连不断,瓦斯爆炸、冒顶、透水等事故频发,媒体常常形容我们烧的是“带血的煤”。造成近期矿难频发的原因是多方面的。首先我们国家的采矿技术、装备、设施等硬件条件本身落后,近年来煤炭价格的一路狂飙导致过量开采、私采乱挖泛滥也是不可忽视的原因。

    从2005年开始,国家关于煤矿安全生产监督管理的各项法规开始建设,特别是针对于煤矿的信息化已被列入煤矿重点建设范畴。

    为了从根本上解决煤矿安全问题,必须依靠科技进步手段提高煤矿整体安全技术装备与管理水平。其中紫金桥软件公司提出的煤矿安全监测监控系统,就可以改善煤矿安全环境和建立包括煤矿安全隐患全面查排、实时监督管理、安全保障系等统,同时可以加强省级、地市、县级主管部门对下辖煤矿矿的安全生产进行管理,利用现有网络了解煤矿的安全生产情况,做到对煤矿的安全生产状况进行综合性动态分析、评分,为管理和决策提供依据。

一、联网方式概述

分散型煤矿和小煤矿监测联网的常用的联网方式包括以下四种

1、光缆传输:铺设光缆组件局域网速度快,但费用高

2、拨号上网:数度慢,,对于传输数据,速度慢,而且容易掉线

3、GPRS上网:速度快且费用合理,对于传输监测数据稳定

4、微波传输:数度快,适用图像传输,距离有限





二、系统架构

矿业安全监测系统基于煤炭开发公司的以太网,将子矿矿场监测系统主机作为全局安全生产监测系统网的一个节点,通过数据采集通道,将下面数据传输到中心服务器,实现数据上层管理。

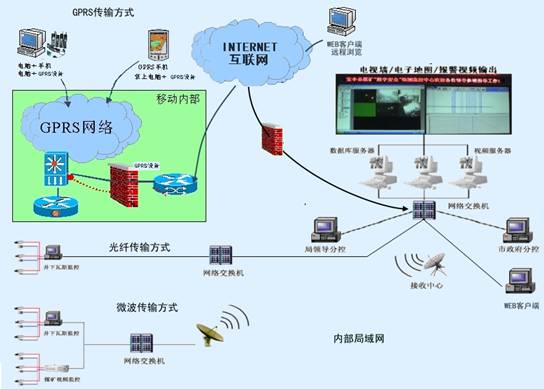

系统的结构图如图2所示。







图2系统结构图



三、系统软件平台及接口

    煤矿安全监测监控系统采用紫金桥监控组态软件作为系统软件平台,通过统一的软件接口及标准的信息协议将现场数据传输到软件中,实现数据实时传输,异常情况实时报警及提供相关的趋势,现场情况模拟流图等。该系统标准接口为OPC。

    OPC(OLE for Process Control)是被工控领域广泛遵循的一种标准,它规范了应用程序与现场设备或数据源之间数据存取的接口协议,它是基于微软的组件技术(COM/DCOM)设计,采用客户/服务器体系结构。它既可存取本地OPC服务器数据,又可存取分布在网上其它节点的OPC服务器,并且具有高效、安全的特点。它是目前存取现场数据最理想的方法。

    此系统通过紫金桥软件标准接口采集现场数据,数据主要包括以下几类:

  • 矿的基本信息;
  • 监测系统配置信息;
  • 监测系统数据(实时/历史);
  • 故障/报警统计信息

四、系统功能实现:

    基于紫金桥软件矿业安全监测系统是一个健壮、抗干扰能力强、容错性好的系统,不但具有安全验证体系,支持数据备份,保证系统安全可靠,同时支持网页的访问,以及口令权限访问。其主要实现以下功能。

1)实时动态图形:

系统可将各矿的安全监测系统显示的各类实时动态图形,供客户通过IE浏览,也可在局中心组态一些综合实时动态图形供客户浏览,界面美观大方、具有文字、图形、动画等显示方式。

2)查询、统计功能:

实现对各矿安全生产日报、安全动态班报、安全监测动态、设备安全运行动态等数据的查询、统计功能。

3)逐级报警功能:

系统为用户提供公司监测系统前后台声音及可视化报警功能。包括超限报警、开关报警记录,并通过无线通讯GPRS技术,实现对超限信息的逐级报警。同时可将报警信息发送到相关负责人的手机中。

4) 历史曲线显示:

可在工作站上通过IE浏览器浏览系统实时模拟画面、实时监测信息报表、跟踪曲线、历史曲线等,可以在一个坐标内显示多个测点的历史曲线;可以放大曲线显示;可以打印曲线;鼠标跟踪显示曲线上每一点的数值和时间;可以用表格方式显示曲线的相应监测数据记录;显示最大、最小和平均值曲线。

5)数据系统分级管理:

设定不同权限,实现安全监测数据、设备运行数据及其他安全信息的分屏显示。具有不同权限的工程师可访问到不同的画面。

6)历史报警记录、故障记录:

可显示历史的报警信息,可按单位、测点类型、持续时间、间隔和日期等进行组合查询。对故障进行历史记录。

7)动态组态

能在运行环境下实现在线加点,动态加画面,保证数据完整性。

8)报表及报表打印功能:

本系统具有强大的报表系统,可对生产状况实现日报,月报等,同事报表具备打印功能,可以按测点,时间(段),矿,班次,异常等各种方式查询各种数据,并能打印出来。

9)扩展功能

    系统采用统一、标准的数据接口采集各生产单位监测监控系统的数据,保证采集数据的准确性。接口数据具有实时性与可扩展性,满足实时数据的要求,当监测数据有增、减等变动时,应自动反映到系统中。同时,可将各矿监测系统的数据进行专业级后处理,作为上一级信息网的信息源。
