本文介绍在使用紫金桥组态软件采集I/A Series 50系统的数据时需要注意的几个主要问题。I/A SERIES控制系统是FOXBORO公司于1987年在世界上第一个推出的开放型DCS工业系统，为达到开放系统的目的， I/A SERIES在硬件、软件和通讯网络上均全面采用国际公认的标准。1992年该公司推出了基于Sun SPARC工作站的50系列产品，1996年推出了基于Windows NT平台的70系列产品。I/A Series 50系列采用与标准Unix兼容的Solaris操作系统，较之70系列更加稳定。



我们使用以太网将一台PC机与I/A Series系统中的工作站AW51的第二块网卡相连接。在PC机中安装紫金桥组态软件和AIM*AT OPC Sever。AIM*AT OPC Server通过AIM API与AW进行通讯，将AW上的数据获取到本地，再通过OPC Server将数据发布出去。



AIM*AT OPC Server的安装过程可以参考I/A Serves的用户手册。AIM*AT OPC Server安装好以后，按照以下顺序进行PC机的配置：



一、AIM*AT OPC Server组件配置



在开始—运行，输入dcomcnfg，弹出如图所示对话框

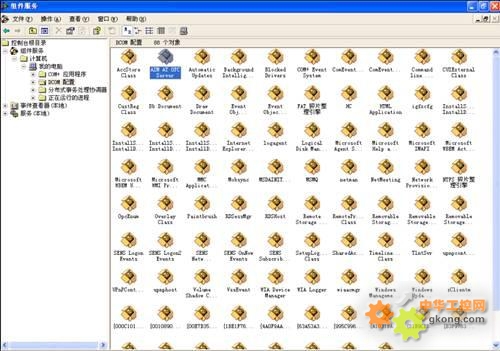

依次点击组件服务—计算机—我的电脑—DCOM配置，如下图所示

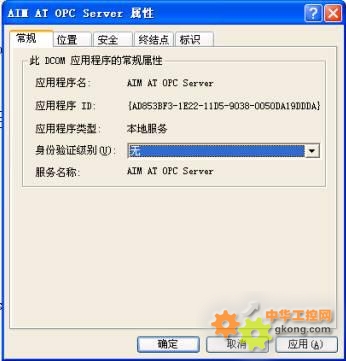

选中AIM AT OPC Server，单击鼠标右键，点击属性，在AIM AT OPC Server属性中，选择常规标签，身份验证组别选择“无”选项。DCOM配置完需要重启计算机才能生效。





二、AIM*AT OPC Server服务配置

　

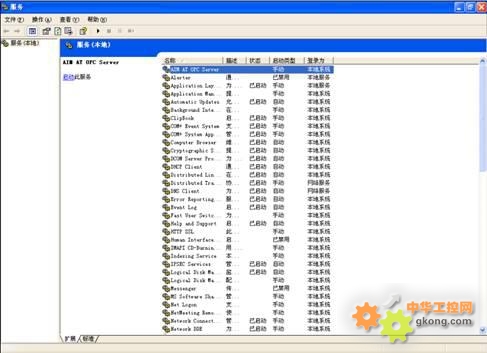

在开始—运行，输入services.msc

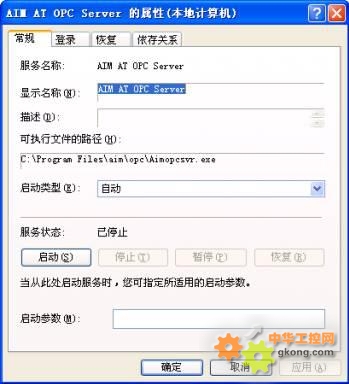

选择AIM AT OPC Server，右键属性





启动类型设置自动，点击启动。



三、AIM*AT API设置

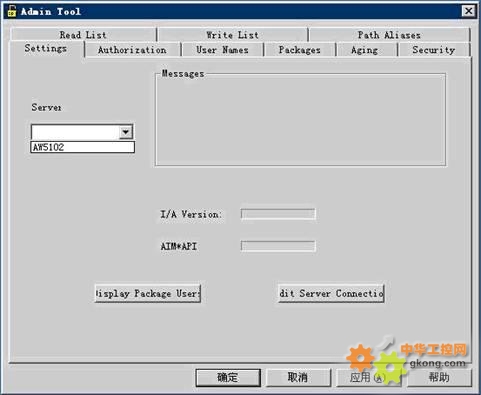

打开Api admin工具





　　在Server下拉列表框里选择AW工作站的对应机器名，AW5102。





正常情况下，此处的AW5102会是软件通过广播自动搜索到的，如果没有搜索到，可以在“Edit Server Connection”中添加，具体方法可参考其它相关资料。如果选择AW5102后，Messages显示” cannot connect to server”，检查是否能ping通AW，如果不能检查物理连接和ip配置，确保PC与AW之间的物理连接通畅，并且PC机与AW第二块网卡的ip在同一网段。



如果能ping通，则需要按如下方法查看AW上的apisvr.tcp是否正在运行：

命令行输入

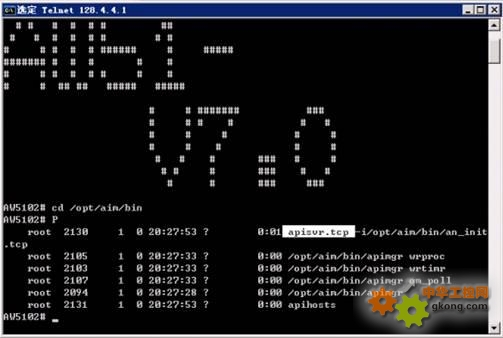

telnet 128.4.4.1（AW第二块网卡的ip）
用户名密码：root / gnomes
cd /opt/aim/bin
P(回车)
如果无apisvr.tcp进程
运行 apistop 停止
运行 apistart 启动



　　当以上步骤执行完毕后，再次输入P（查看当前目录运行的进程），以确保如上图加亮的文件apisvr.tcp正在运行。再次运行api admin进行PC机与AW5102的连接。



PC机与AW51连接好后可以使用api admin根据I/A Series的用户手册进行一些必要配置。然后在紫金桥组态软件中使用本地OPC即可采集Foxboro I/A Series系统中的数据。
