市政河水朝夕自动排洪系统

发布日期:2025/7/1

 广州市春夏季节雨水频繁,河渠分布广,排洪系统虽然达到国家标准,但是针对广州的降雨量,防护规划设置还是偏低。每一年水浸街,车被淹的现象都发生。针对此情况,市政

府要求建立一个自动化排洪防御系统,在暴雨来临之前之后做好一切防护措施,将全面保护 人民群众的生命财产安全。

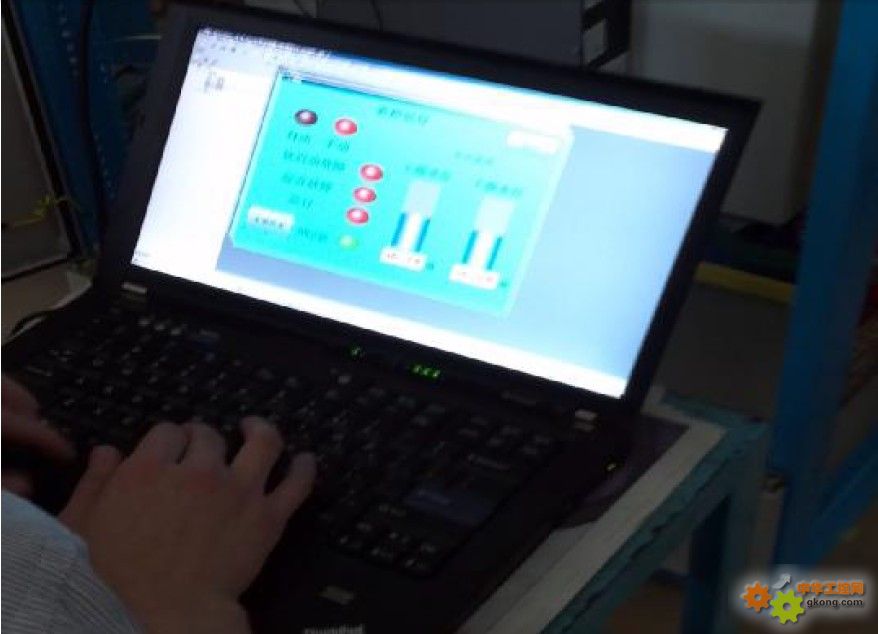

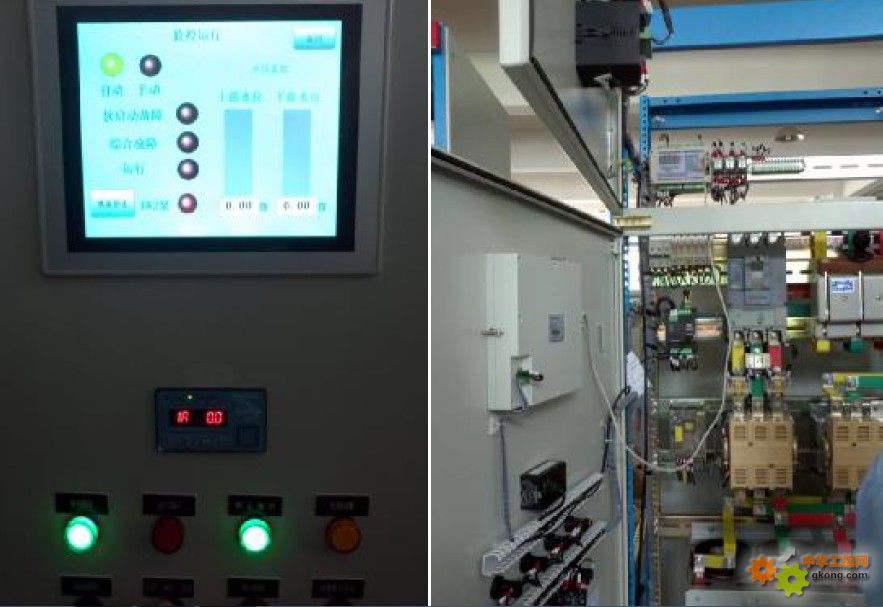

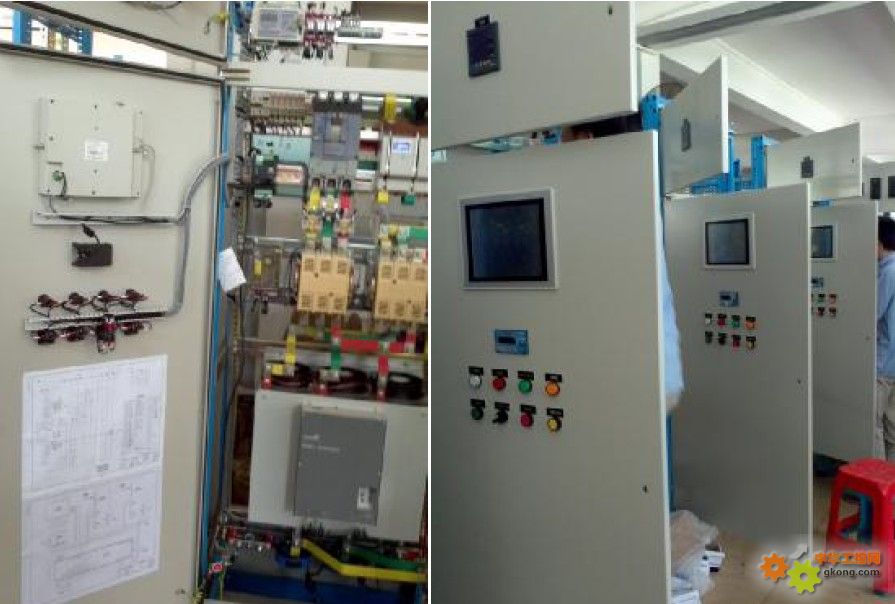

基于以上要求,做4 个电力控制柜,PLC 自控编程控制要求:在水闸上下游分别准备一 套投入式水位计,输出4到20mA 的模拟信号。根据工艺要求,下游水位升到7米时,上游 水位升高5.1 米时开BK1 泵;上游水位升高至5.4 米时开BK2 泵;上游水位升高至5.7 米时 开BK3泵;上游水位升高至6.0 米时开BK4泵。下游水位下降至4.8米时停BK1泵;上游水 位下降至4.5 时停BK2 泵;上游水位下降至4.3 米时停BK3 泵;上游水位下降至4.0 米时停 BK4 泵;当上游水位达到8 米水位时,发出报警信号。BK1 泵和BK4泵定期切换高低起泵水 位,以均衡水泵工作运行时间(注:水泵运行停止水位按实际要求调整)。 触摸屏显示要求:显示智能仪表参数:电压,电流,频率,相位角,功率因数,有功功 率,无功功率,视在功率,有功电能,软启动器故障,综合故障,上下游当前水位等现场实 时参数。控制电机启动,停止和运行等设备。 根据各项要求,设计过程花絮图如下:
