JDR油、水双界面液位仪，采用多段微电容串联组合测量方法，微电容检测和单片机智能控制相结合，它突破了传统测量方法，解决了外界对测量精度的干扰，实现多界面液位测量。探极采用聚四氟乙烯防护，与多电容串联组合设计使产品能够适应各种液体、浆体、粉末、颗粒，并不受挂料、压力、密度、温度甚至化学特性变化的影响，而只取决于不同物质之间介电常数的区别。在测量精度和使用环境上都突出于其他测量产品。独特的测量技术能够应用于每一工业环节，如冶金、石化、电力、煤炭、水泥、水处理、制药、造纸等。多种类
型、规格的选择，使这一技术从一般应用到危险场所都能可靠运行。







商品价值所在



可同时输出罐内油和水双液位数据











 强大的温补功能
强大的温补能避免由于温度变化导致测量结果出现误差。无论夏天还是冬天，都无需重新标定，也无需手动设置，本品都能保持稳定、准确的数据输出。

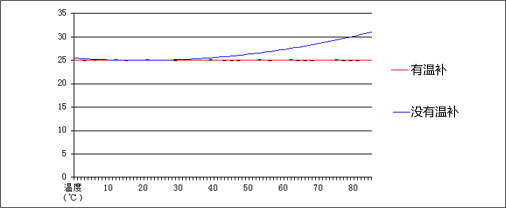

右侧是我们实验室模拟环境的实测数据，看图可知，无温补的情况下，随着温度与常温偏离的越多，输出的数据漂移越大；在有温补的情况下，温度从0℃到85℃之间，输出始终保持稳定，不会因为介质温度变化影响数据输出。

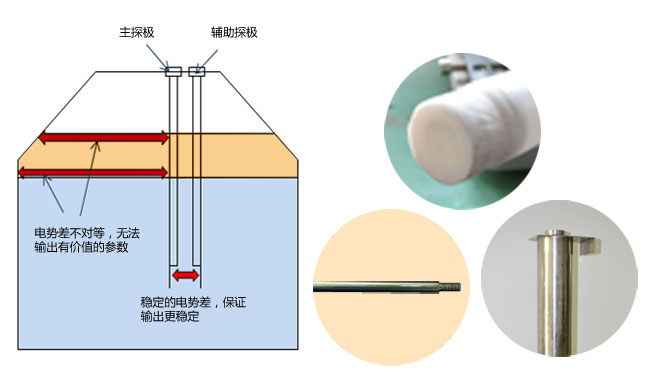

可配辅助探极
针对卧式罐、水泥罐等不规则或非金属罐体，可选购辅助探极，保证测量数据的精确；使产品具有更强的适应性。依据现场环境的不同，辅助探极的规格会根据现场环境的不同而不同，以满足稳定使用的需求。

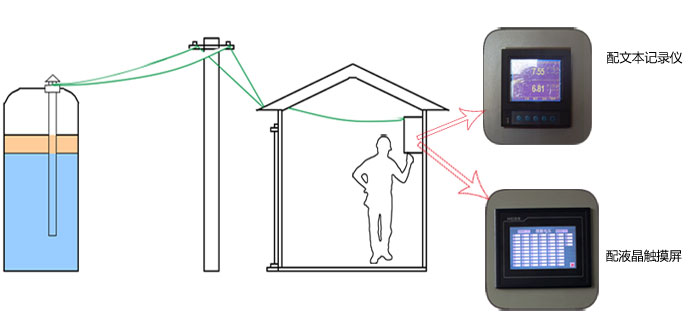

可配控制柜

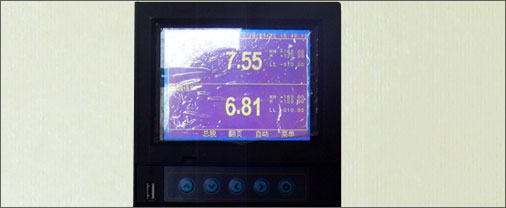

您可以选购控制柜。控制柜带液晶触摸屏，也可选择数码管显示屏和文本记录仪显示，能在远距离对变送器进行设置、查看，无需爬上罐顶。结合我们免维护的设计，基本可以实现安装后不用爬罐的目的。

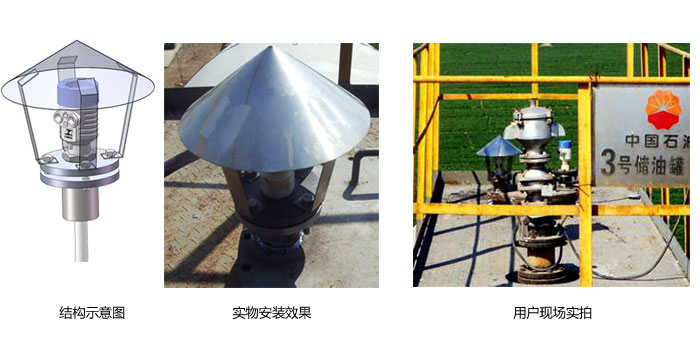

室外可选防雨罩
如果您需要在室外安装本产品，建议您选购金属制造的防雨罩，满足防雨的同时也极大延长了使用寿命。

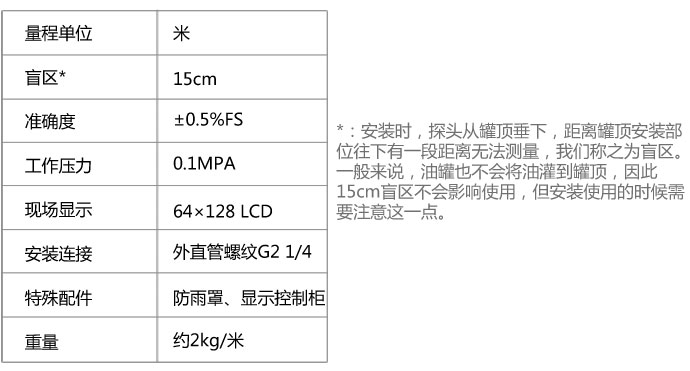

部分重要参数

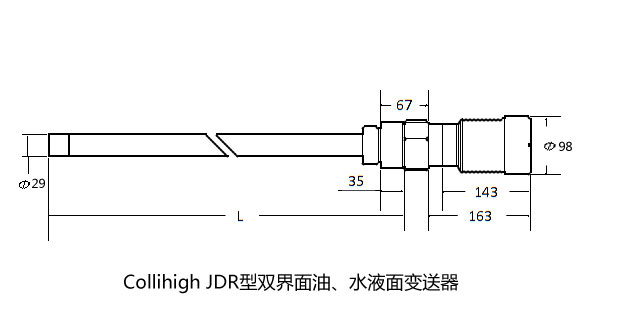

外观尺寸

 变送部件外径98mm，高度143mm；
连接件部分高度40mm；
安装位外直管螺纹G2 1/4；
探头外径29mm；

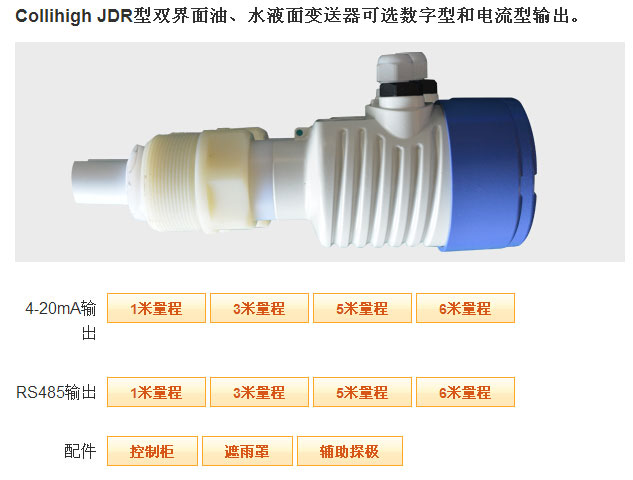

探头长度分1米、3米、5米和6米，如果需要其他尺寸的探头和基座，可以申请定制

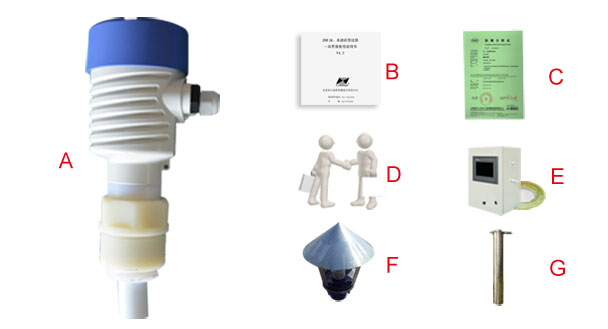

标配物件一览



标配物件：
A.Collihigh JDR型双界面油、水液面变送器×1；
B.说明书×1；
C.合格证×1；
可选购物件：
D.安装、调试、使用、维护等培训服务×1
E.触摸控制柜×1（附带连接线。无纸记录仪、数显表和触摸屏作为人机界面）；
F.防雨罩×1（建议室外场合选购）；
G.辅助探极×1（卧式罐、水泥灌必须选购）；

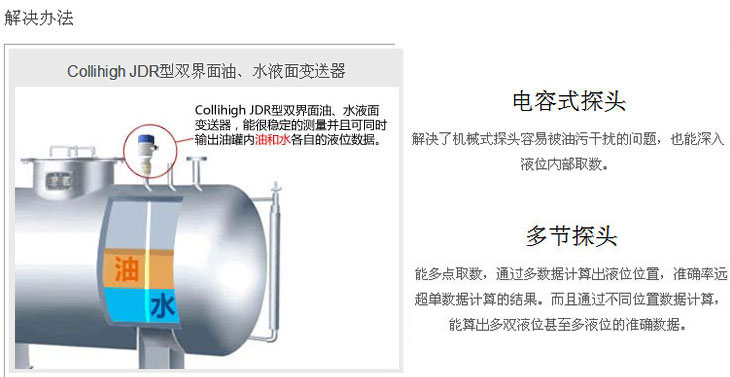

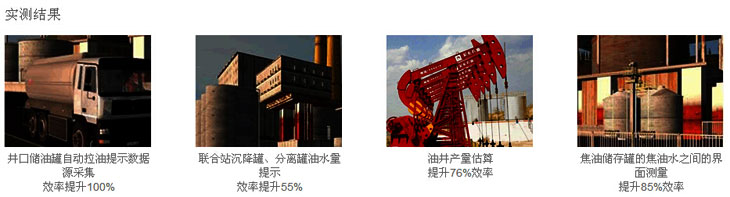

稳定的输出罐内油和水双界面的液位数据，同时显示出来；也可以接入组态或者PLC进行后续控制。非常适合用在没有集输系统的油矿井场、联合站混合液抽取排放液层监控，运行稳定可靠，精度衰减周期长，长期使用维护成本低廉。 是终端用户老系统升级改造以及新井场构建的标准配置选项。

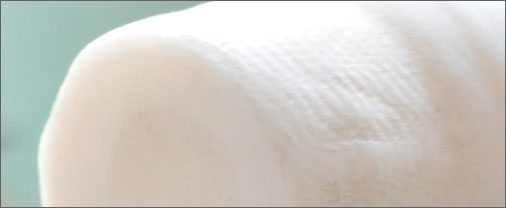

全新的密封设计

原装封口保证介质完全不会进入探头内部导致损坏，事实上，市面上其他同类因为密封问题导致探头损坏的几率非常高。

微米级制造工艺

Collihigh采用新型全自动焊接机，具备200um焊接工艺能力，保证探头节点牢固可靠；同时也保证了防渗漏密封的可靠性，杜绝探头因直接接触介质导致的腐蚀和损坏。

最高精度2cm

Collihigh JDR型双界面油、水液面变送器采用多节探头设计，最高精度可达2cm，对一般油罐应用完全够了。

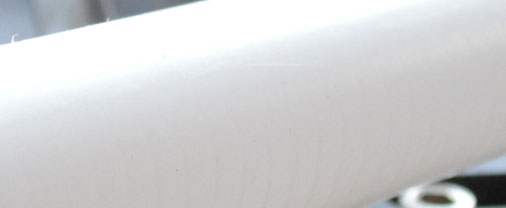

强力防腐的外壳

探头采用聚四氟乙烯材料制作的防护层，全防腐，杜绝介质内的腐蚀性物质对探头造成损坏，理论使用寿命高达60年！

防雷、防爆特性

可靠的接地线设计，变送部分能经受2000V脉冲的冲击。采用防爆材质外壳，符合GB3836.1-2000以及GB3836.4-2000标准。

稳定精确的软件算法

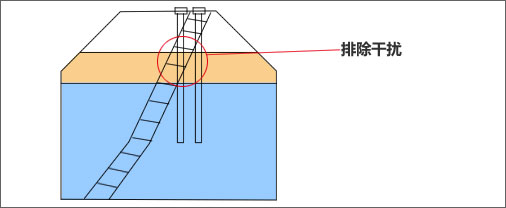

异常数据滤除，有效避免罐体内异常结构带来的干扰 · 冬夏季补偿自动迁移，无需经常标定 · 特殊电容转换算法，保持数据稳定采集
