一.简介

    自定义部件是为客户提供的、可自由设计部件的通用接口，满足客户自定义需求。

二.组成部分

1.在LeviStudio软件上自定义部件的属性为：

1. 轮廓 – 部件的大小；

2. 功能地址 – 部件以此地址中的值作为功能码，处理相应的操作；

3. Dll文件名称 – 选择要使用的dll（就是客户提供的dll）；

4. 是否使用定时器 – 默认为否；

5. 定时器时间 – 当上一个属性为是时有效，范围为100ms以上。

2.客户最终需要提供的文件 – 两个名为xxxx.dll文件和一个说明文档
   a．一个dll为PC上调用，放到LeviStudio安装目录中dll_pc文件夹下；
   b．另一个dll为HMI上调用，放到LeviStudio安装目录中dll_hmi文下；
   c．说明文档说明此dll。

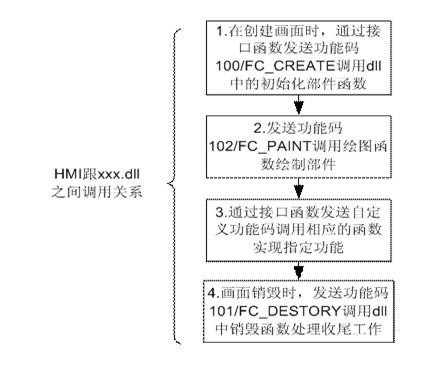

三.HMI和DLL的调用关系图

四.自定义部件的一个实例——吹瓶机

1. 吹瓶机介绍：吹瓶机 (blow moulding )也称中空吹瓶机，是一种发展迅速的塑料加工方法。
吹瓶机的最终产品包括多层复合薄膜和各类聚烯烃中空容器，可广泛用于食物、医药和化妆品等行业。
国内的吹瓶机产业主要集中在广东东莞、浙江台州、江苏张家港和上海等地，随着科技的不断进步和生产的规模化，国内吹瓶机产业也沿着从完全仿制转向自我研发，从低端向中高端的趋势发展。

2. 下图为自定义部件属性列表 – 吹瓶机

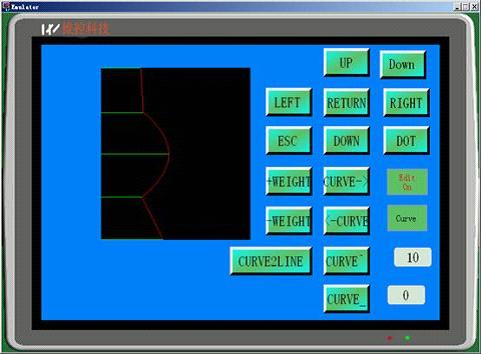

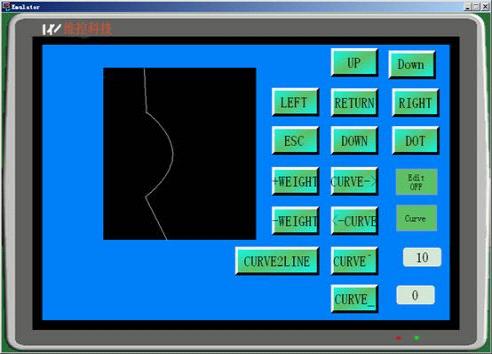

1. 下图为离线模拟时的图片

可以自由改变大小，设计出符合需求的形状。

五.总结：

自定义部件的推出，逐步靠近客户需求，最大限度的实现客户的需要，打造出新的亮点，给客户新的使用感观。竭诚欢迎提供宝贵建议！
