摘要：随着电力用户侧对自身用能的管理要求的提高，用户侧电力配电系统在商业、工业以及民用区域的普及度也随之快速增长。智能配电系统针对用户侧主要的用能节点，设计安装智能仪表，再通过后台系统来实时监控各用能回路的工作状态、用电量、用水量、用气量数数据的采集。通过实时监控用能以及相关电力参数、提升用能安全、可靠及维护效率、降低维护的人工成本、实现了配电系统监控的智能管理。同时通过用能的实时监测，数据的采集及存储，明确供配电系统的运行状态，为用户节约电力维护成本提供数据依据。现以上海亿联家居二期项目电能管理系统项目中使用的ACREL-3000电能管理系统为例。对用户侧用能智能化做简要介绍。

关键词：上海亿联家居二期项目电能管理系统  电能管理  无人值守    智能配电系统

0引言

在用户侧配电体系智能管理的趋势下、原始的人工抄表，数据采集早已满足不了当前的商业管理体系。供配电体系的智能化，数据化已经成为商业综合建筑智能化，数据化的基本要求。通过智能化系统对用户的用能实时监测，数据的积累，分析，为管理者提供准确的收费数据。

 ACREL-3000电能管理系统正是针对以上趋势而研发的用户端电能管理系统。本系统通过对上海亿联家居二期项目电能管理系统项目楼层出线回路用能的实时计量、存储、分析，以表格或图形的形式来显示整个配电体系用能以及运作状况，量化系统的运行状态，为管理者日常管理、收费，提供数据依据。

本文以上海亿联家居二期项目电能管理系统为例，简单介绍ACREL-3000电能管理系统在商业综合建筑配电系统中的应用。

1项目介绍

亿联家居生活广场是由国盛基业集团投资开发的一站式家居购物体验MALL，包括家居馆和建材馆，业态丰富，如家具、建材、家饰品牌、家电、地板、卫浴、瓷砖、窗帘、灯饰等。同时商场的配图设施齐全，清新、环保的设计和环境，既绿色环保又时尚简约。

本项目中分为商业步行街，以及展示销售中心两个变电所，进出线多功能仪表共计312台。综合考虑项目规模以及性质，为其设计一套电能管理系统，通过系统的搭建，完成楼层出线的用能监测。综合考虑，使用ACREL-3000电能管理系统完成客户的用能计量要求。

ACREL-3000电能管理系统对智能计量仪表的数据采集、存储、处理，并以图形、报表的形式导出，为管理人员提供具体的用电明细。

2用户需求

前期经过现场勘察以及和业主方沟通后，基本的需求整理分析后分为以下几个方面：

1)变电所的进出线回路电力参数的远程抄表；

2)变电所的进出线回路重要电参量采集，以及电能计量；

3)重要回路的实时数据显示，回路名称自定义；

4)各个智能仪表的工作状态实时显示；

5)根据实际的配电结构，以及电气设计图纸绘制配电示意图；

6)用户权限等级管理，不同等级权限实现不同等级管理操作；

7)完成数据的分类分项，实现数据的同步上传。

3设计方案

3.1参考标准

系统的设计满足以下所列制造和试验标准：

JGJ/T 16-2016      《民用建筑电气设计规范》

GB/T 50063-2017  《电力装置电测量仪表装置设计规范》

GB/T13730  《地区电网数据采集与监控系统通用技术条件》

GB2887  《计算站场地技术要求》

GB/50198-2011      《监控系统工程技术规范》

DL/T 698.31-2010   《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T 698.35-2010     《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》

DL/T 698.41-2010    《第4-1部分：通信协议-主站与电能信息采集终端通信》

DL/T 698.42-2010     《第4-2部分：通讯协议-集中器下行通信协议》

DL/T/814-2013       《配电自动化系统功能规范》

3.2 系统架构设计

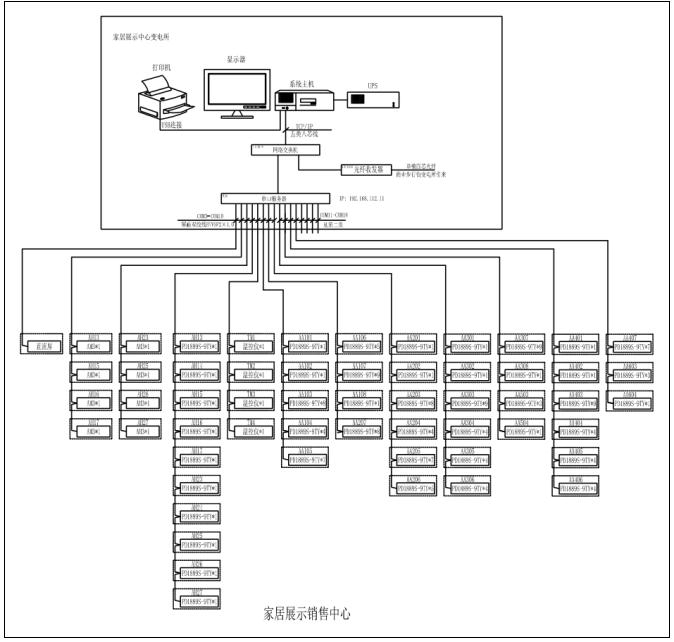

鉴于上海亿联家居二期项目电能管理系统的建筑规模、性质，以及后续项目的可连带发展的性质，安科瑞电气股份有限公司数据服务部根据用户的几点需求以及在相同性质工程中的经验，对该建筑的智能配电系统的搭建做以下设计：上海亿联家居二期项目电能管理系统所有监控点位现已安装智能电力仪表，且均采用标准的Modbus-RTU协议。将现场安装的智能仪表通过屏蔽双绞线以手拉手式相连，数据总线直接铺设分区的数据采集设备，其中家居展示中心数据采集器与系统主机之间距离较近，通过网线完成数据传输，商业步行街距离较远，通过光纤完成数据传输。系统示意图1、图2所示。

图1

图2

4 系统功能

上位机软件采用ACREL-3000电能管理系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电能管理的功能。

4.1 功能特点

ACREL-3000电能管理系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。

4.2 软件功能：

4.2.1通讯示意图

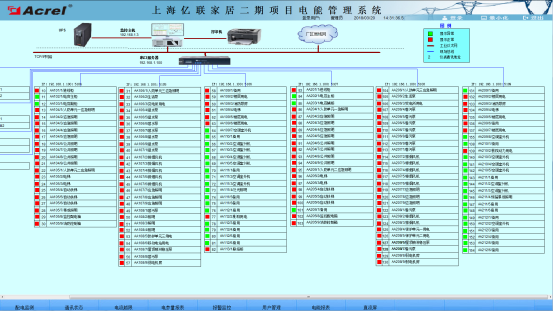

通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图2所示。

图2 通讯示意



4.2.2 监测详图

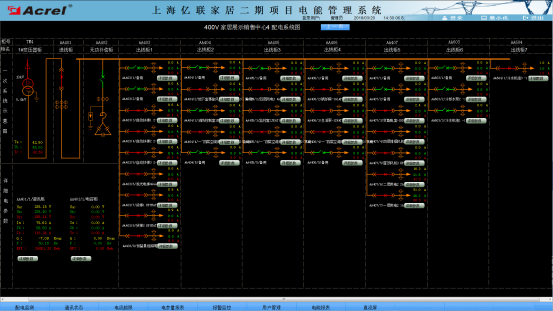

监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图3所示。

图3 监测详图



4.2.3 参数抄表

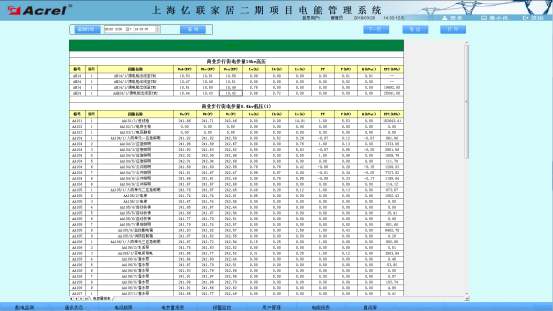

参数报表反映了本项目监测回路的在过去某时间点的运行数据，通过当前或者过去某时间点的实时参量数据反映回路状态。主要的数据包括：三相电压，三相电流，电能，有功功率，无功功率，功率补偿因数，频率。界面如图4所示

图4参数抄表



4.2.4 电能报表

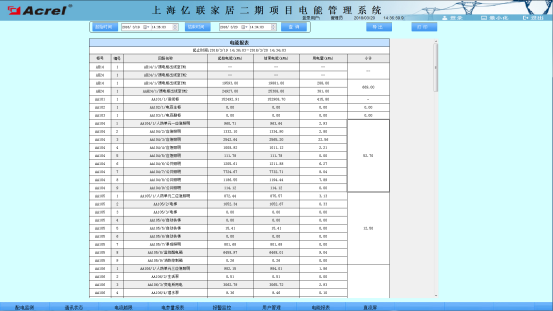

电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。界面如图5所示。

图5电能报表

5 结束语

商业综合建筑配电体系的智能化，透明化，高效率等要求，促使市场为其提供相应的解决方案。当前主要是通过在商业综合建筑的供配电系统即变电所的进出线节点以及楼层配电箱进出线安装智能仪表，利用计算机网络集成技术，为客户提供远程抄表、数据存储、数据处理等服务，帮助客户实时掌握建筑的用能状况，实现对业主用能收费的智能化，精准化管理。

上海亿联家居二期项目电能管理系统电能管理系统实现配电系统数据的实时采集、存储、显示、导出。在楼层出线安装智能仪表，由此实现用户用能的阶段时间数据采集。系统的设计、安装、调试的同时，也是同时对配电系统的各项参数进行详细梳理，核对；通过对现场各个电力参数的核对，从而了解配电体系的运作状态。系统实现对采集数据的分析、处理，实时显示业主各配电回路的电能使用状况，并生成各种电能报表等。系统的安装便于各项电力参数的采集。管理方通过对数据的分析、研究，制定相应的生产工艺调整计划。该系统运行安全、可靠、稳定，还为配电系统终端用户解决各个配电回路的具体用电不明的问题，为后期电力系统的维护及制定合理的物业服务提供了真实可靠的依据。
