深圳讯记S908 RIO在能源备煤、筛焦自控系统应用

发布日期:2025/7/5

项目名称:冀中某能源公司备煤、筛焦自控系统

冀中某能源公司是我国主焦煤和动力煤重要生产基地。从南到北赋存着焦煤、肥煤、瘦煤、无烟煤等品种,尤其是冶炼用焦煤属我国保护性稀缺煤种,被誉为“工业精粉”。年产原煤1400万吨以上,精煤760万吨以上。

正在建设的该煤化工项目被列入河北省重点产业支撑项目,总规模为500万吨焦炭、100万吨甲醇、60万吨醋酸及下游延伸产品。项目建成后将成为河北省最大的煤化工建设基地。



项目目的:

施奈德PLC主站和从站I/O之间采用S908光纤联网,主站PLC与控制室之间采用以太网交换机联网.

项目概述:

备煤系统1个主站6个从站,筛焦系统1个主站5个从站,主站和从站之间采用光纤联网

系统要求:

备煤系统和筛焦系统为施奈德昆腾系列PLC(主站CPU140CPU67160,主站适配器140CRP93200,从站适配器140CRA93200),备煤系统1个主站6个从站,筛焦系统1个主站5个从站,以S908为基础的远程I/O网络技术,RIO使用同轴电缆缚设线路,要求系统为S908双网冗余,主站和从站之间采用光纤联网。

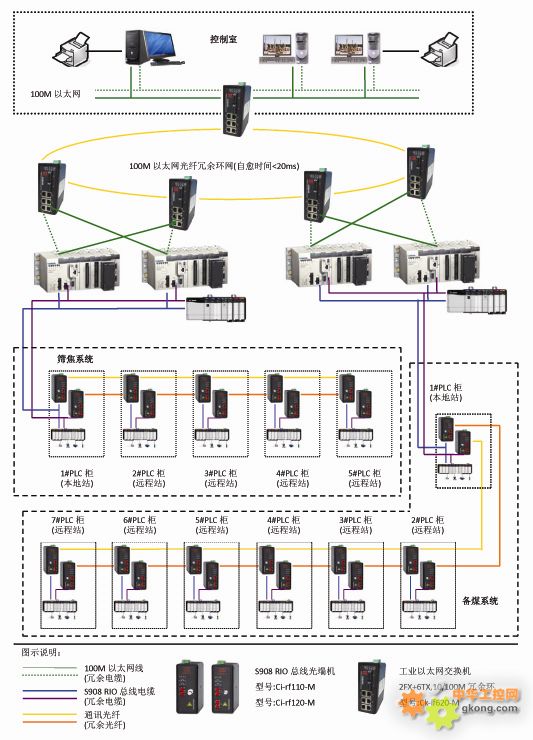

网络组网结构:





使用设备型号及数量

Model:Ci-rf110-M  数量:8台

            Ci-rf120-M  数量:18台

            Ck-if620-M  数量:4台

Ci-rf系列产品功能介绍:

* 产品遵照S908 RIO总线标准, 1.544Mbps速率.

* 数据接口采用F同轴接口,兼容进口产品的接口形式

* 多模光纤2km,单模光纤20km,有效延伸传输距离.

* DIN35工业导轨设计,金属铝板,IP30防护等级,点对点/链型拓扑结构.

* 双电源冗余,提供光纤链路以及电源故障告警继电器输出.

* 600W浪涌保护以及过载保护,9-30V宽电源反接保护. …



结束语

该系统采用Ci-rf110-M、Ci-rf120-M和Ck-if620-M进行光纤传输,解决了现场电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保密性,同时也解决了传输距离近的问题,打破传统用户仅限于选用国外昂贵的产品,深圳讯记提供本地化服务,极具性价比的产品是替代进口同类产品的不二选择.
