发布日期：2021/8/24

RS-485中继器延长距离--门禁系统案例



      门禁系统又称出入管理控制系统，专门用于控制和管理相关人员进出相应区域的数字化管理系统。对于办公区域而言，相关人员对于相应的区域的进出权限应该是有一定限制的，比如财务室，总裁办公室之类的区域就是普通员工不能随意进出的，而高层管理人员能有相应的授权进入相应的区域。传统的门锁是不能完全满足这些要求的，并且由于工作人员具有一定的流动性，不能杜绝有人私配钥匙从而导致泄密等问题。而门禁系统通过门禁管理软件对相应卡片进行相应的授权就可以实现这些功能，如果人员有流动，可以通过收回卡片或者取消授权控制管理相关人员的进入。

　　 门禁系统所使用的通信线路有很多选择，有使用RS-232串口直接与电脑连接的，也有使用RS-485总线作为数据通信线路的，还有使用TCP/IP网络作为数据通信线路的，RS-485总线由于使用简单，方便易用得到了广泛的应用， 但是由于通信距离限制在1200米左右，相应的管理范围有一定影响，如何有效解决这个问题呢？

       波仕电子采用RS-485中继器不仅可以将RS-485距离延长，还可以增强485驱动能力，并且实现RS-485的光电隔离。波仕电子研发的RS232/RS485超远程驱动器,甚至可以将RS-232，RS-485用屏蔽线或者双绞线的情况下，通信延长至5000米（CAN,9600bps）---10KM（CAN，4800bps）。

典型案例：

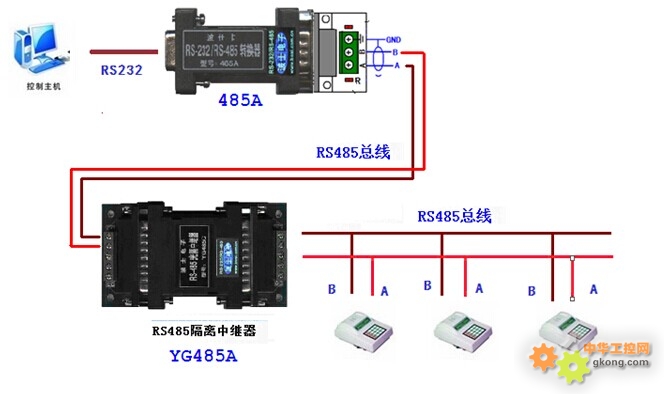

　　某工厂办公楼，利用门禁系统对办公楼里面的工作人员进行出入权限控制，其门禁系统采用RS-485总线进行数据通信，由于RS-485总线的通信距离可以达到1200米，门禁系统能够完全覆盖整个办公区域，但是后来由于工厂扩产，厂区面积扩大，人员急剧增加，原有的办公楼已经不够使用，在新厂区新建办公楼，将一部份工作人员分流到新办公楼办公，由于部门架构并没有任何变化，就要求新办公楼的门禁系统只能是原有的门禁系统扩展过去进行统一管理。施工方在施工时发现由于新厂区距离比较远，原有的通信距离达不到要求，后施工方采用武汉波仕电子有限公司的YG485A型RS-485中继器有效解决了这个问题，将485中继器放置于RS-485总线的两端其中一个位置，其将已经衰减的485信号进行整形还原放大成衰减前的信号，从而将485信号中继放大，使得其通信距离得以延长，从而使得门禁系统能够覆盖到新办公楼区域。
