发布日期：2023/2/8

行业

石油钻井设备行业

背景

客户是全球大型的油气田成套装备制造商，主要是为油气行业用户提供油气定制设备，产品系列包括固井设备、压裂酸化设备、混浆设备、混砂设备、连续油管设备、液氮泵送设备、高压柱塞泵、带压作业设备、高空智能排管系统等，产品形式涵盖橇装式、半挂车式、车载式，可应用于陆地和海上油田，适用于高温和极寒环境。

客户需求

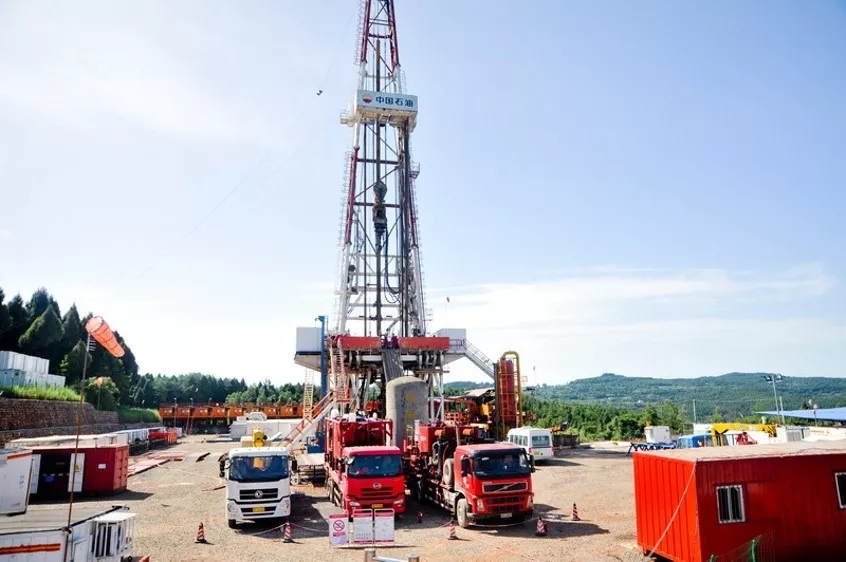

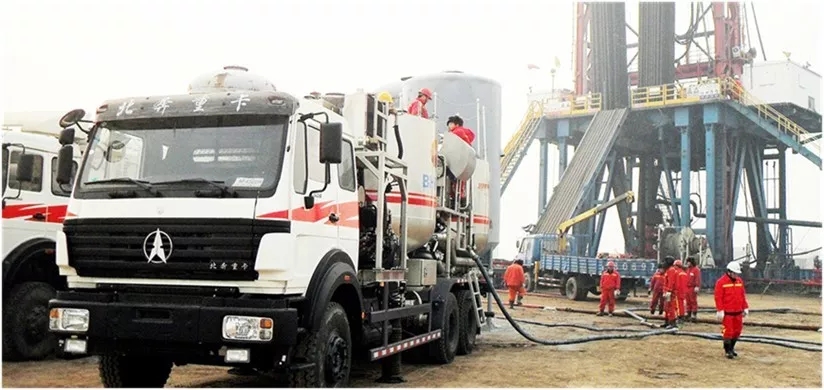

在勘探和开采石油或天然气的钻井作业施工时，需要在井内的钢管和周边地层中注入水泥浆，目的是防止地层内的油、气、水层串拢，以便在井层内形成一条从油层流向地面的通道。固井注水泥工作有时需要多辆水泥车联合作业，各水泥车的水泥流速及流量数据经常需要做好记录，从而实现固井车作业数据的实时记录、分析和存储。由于多辆水泥车是随机调配，位置也不固定，数据采集方案需要解决水泥流量传感器的脉冲信号采集，支持数据无线上传，同时还需要便携式的数据记录方案。

邦纳解决方案

DX80无线网络系统

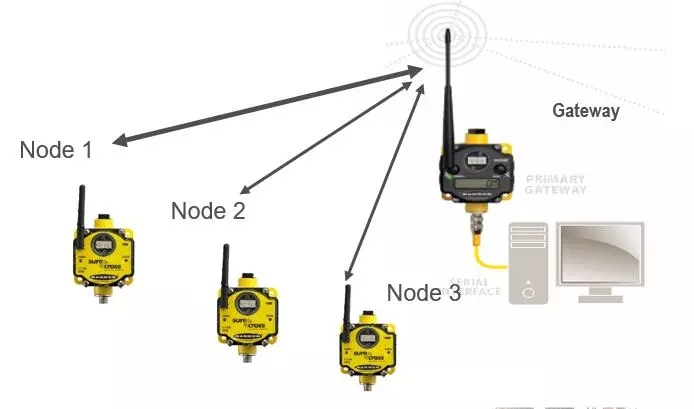

网络介绍：现场采用1个网关和3个节点，网关具有RS232/RS485的通讯口和采集计算机进行通讯，支持MODBUS/RTU协议，标准模式下每个网关可达15个节点。

节点具有计数/频率测量功能，内部采用高性能锂电池供电，锂电池同时为外接的水泥流量传感器进行供电，具有FlexPower™电源管理功能，供电间隔可以在10ms or 500ms进行设定。

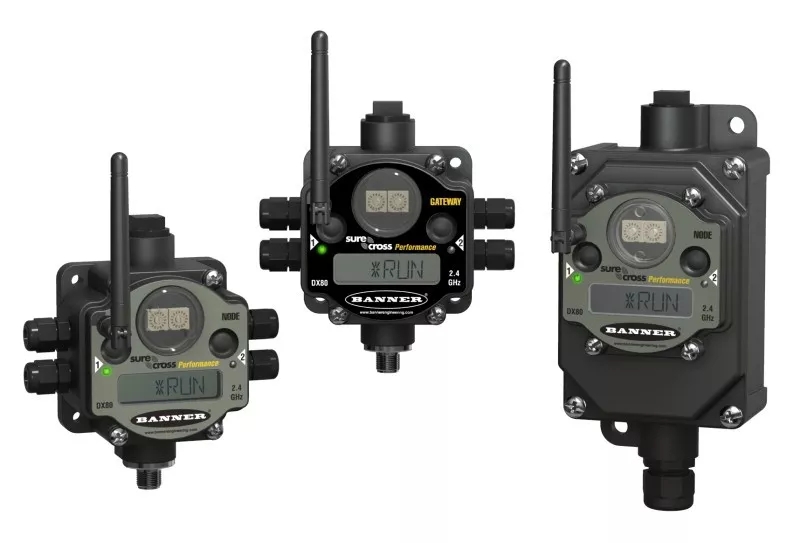

DX80工业无线网络产品特点：

◆ 针对工业现场苛刻的使用要求设计；

◆ 采用2.4GHz的免费频段，不产生任何后续流量费用；

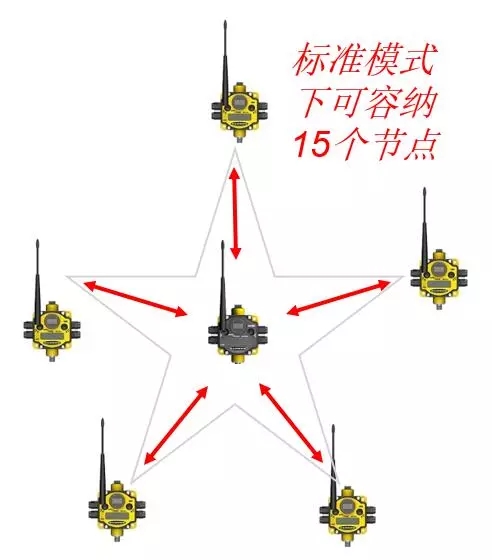

◆ 星型拓扑结构，单个节点故障不影响其它信号传输；

◆ 标准天线可视通讯距离可达到为3KM；

◆ 具有现场信号的诊断功能；

◆ 产品防护等级达到IP67，-40~+70℃，95％相对湿度（不结露）；

◆ 产品体积小，可以放入便携式手提箱中；

◆ 节点具有脉冲计数/频率测量功能，可以直接接流量传感器的信号。

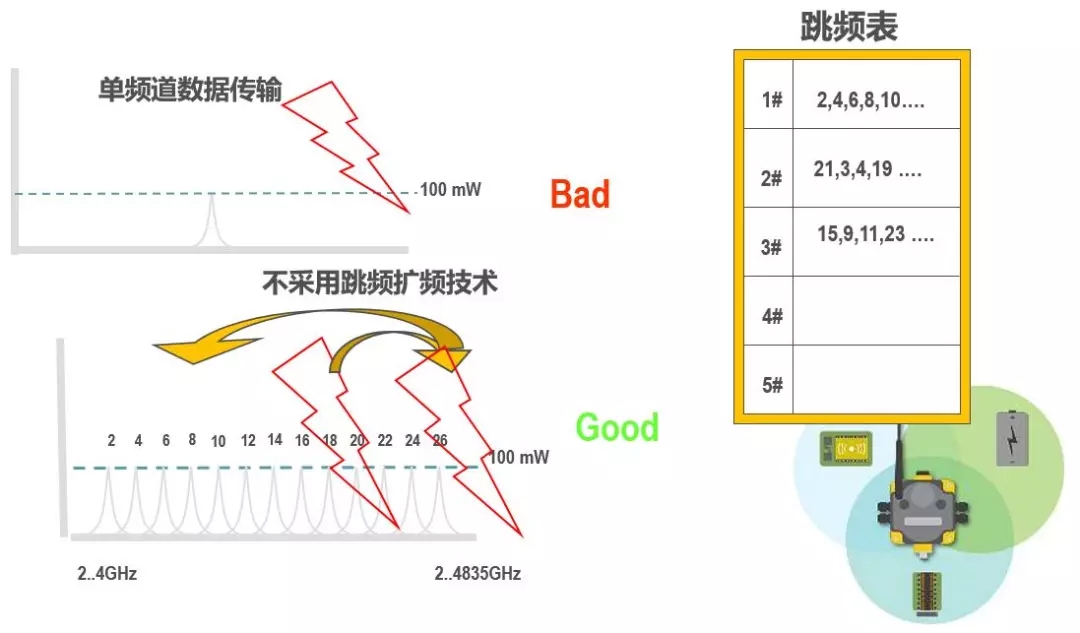

抗干扰能力强－跳频扩频

采用无线调频扩频技术，83MHz的频率带宽被划分成25个通讯信道，在不同的频道间跳变，始终通畅，抗干扰能力更强，好似一条道路划分成若干车道，不堵车。

(TDMA)时分多路

◆ 利用跳频扩频(FHSS)和时分多路(TDMA)技术控制整个网络架构，确保可靠地传送数据；

◆ 每8个节点为1组, 62.5ms；

◆ 轮询一次125 ms. 标准模式下可容纳15个节点 。

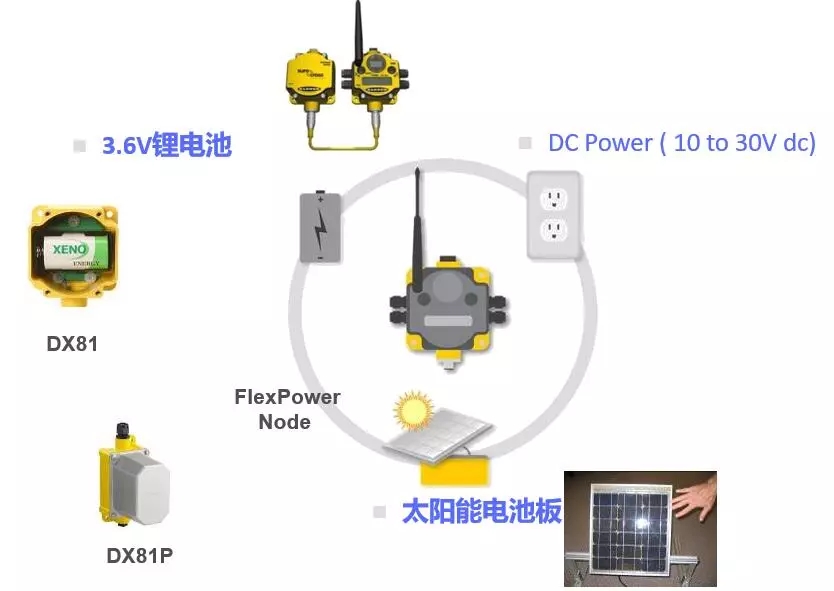

灵活的供电方式

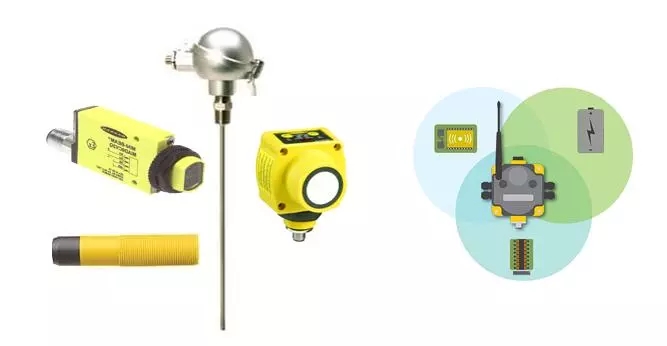

I/O类型

总计最大 12路 I/O

◆ 开关量

1、(12) NPN, PNP, Relay

2、脉冲计数/测量频率

◆ 模拟量(16位的分辨率: 65534点)

1、(4) 0-20, 4-20 mA

2、(4) 0-10V dc

3、(3-4)热电偶,PT100热电阻,温湿度传感器

4、(4) 惠斯顿电桥

◆ 网关通讯功能

1、串行RS-485 ModBus RTU(所有网关)

2、ModBus TCP (Gateway Pro,DX83)

3、Ethernet IP (Gateway Pro,DX83)

客户收益

◆ 产品可以装入便携式数据采集箱中，安装使用灵活；

◆ 客户采用了邦纳的无线产品，替代了人工布线采集安装，减少了人工工作量， 提高了工作效率与质量。
