三菱温度调节模块 R60TCRT4概述

模拟量输入通道数：4CH。
可使用的热电偶：-。
可使用的测温电阻：PT100、JPt100。
采样周期［4CH］：250ms/500ms。
控制输出周期：0.5s～100.0s。
输入阻抗：1MΩ。
输入滤波器（0：输入滤波器OFF）：0～100s。
传感器补偿值设定：负端输入范围的全范围～输入范围的全范围。
传感器输入断线时的动作：按比例放大处理。
温度控制方式：PID ON/OFF脉冲或2位置控制
加热器断线检测规格：无。
外部配线连接方式：18点螺钉端子台。

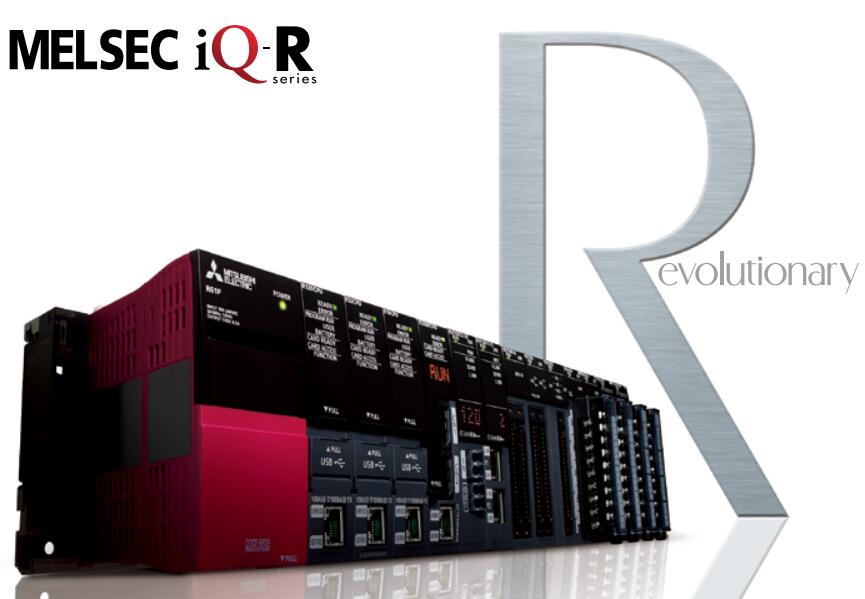

MELSEC iQ-R系列温度调节模块实现了高稳定性和响应性的温度控制。
分为热电偶输入、测温电阻输入两种输入类型，
这两种输入类型又分别按带/不带加热器断线检测功能进行区分。
模块间结合功能。
结合使用多64台的温度调节模块进行温度控制。可结合的功能为以下两点。
模块间同时升温功能。
模块间峰值电流功能。
模块间时升温功能
通过配合多个环路的到达时间，进行平均的温度控制。
可实现均匀的温度控制，避免控制对象出现部分烧损，
部分热膨胀的现象。多可分割为16组，配合其升温到达时间，
减少系统整体在升温时发生的能源浪费。

RD81DL96 R60TCTRT2TT2BW RD62P2 RJ71GP21SX R120SFCPU-SET R35B RD62P2E

R60TCRT4详细介绍
模拟量输出通道数：16CH。
精度
环境温度25正负5°C：正负0.1% 以内。
环境温度0～55°C：-。
温度系数：正负50ppm/℃。
转换速度：1ms/CH三菱R60TCRT4。
通道间缘：隔离变压器缘。
输出短路保护：有。
外部供给电源：-。
外部配线连接方式：40针连接器两个。
电压输出
数字量输入值：−32000～32000。
模拟量输出电压：DC−10～10V。
电流输出
数字量输入值：0～32000。
模拟量输出电流：DC0～20mA。
无需使用专用的程序来创建波形，可减少编程工时。
可使用参数轻松设定转换运算和比例缩放，无需创建专用的程序。
因此，有助于降低程序的开发成本并减小程序容量。
高速输出流畅的模拟量波形三菱R60TCRT4。
模拟量输出模块具有将任意波形数据注册到模块中，并根据设定的转换周期连续执行模拟量输出的功能。
执行冲压机和注塑成型机等的模拟量(扭矩)控制时，可自动输出事先注册的控制波形，
通过程序进行高速、流畅的控制。此外，仅需事先将波形数据注册到模块中，
即可轻松控制模拟量波形，因此在进行生产线控制等重复控制时，输出点数：64点。
输出形式：晶体管（漏型）输出。
额定开闭电压、电流：-。
额定负载电压：DC12～24V。
大负载电流：0.2A/点。
响应时间：1ms以下。
公共端方式：32点/公共端。
保护功能（过载、过热）：有。
外部配线连接方式：40针连接器两个。
输出模块带机出型三菱R60TCRT4。
可根据负载电压、输出点数的不同，选择适合用户需求的模块。
根据继电器触点寿命进行预防性维护。
继电器输出模块可累计各输出点的ON次数。
可通过了解该继电器触点的开关次数，根据继电器寿命进行预防性维护。电缆的长度：3.0米。
MELSEC iQ-R系列的"模块间同步功能"，是指可按照模块间同步周期，
使作为同步对象的多个输入输出模块和智能功能模块的输入或输出时间同步的功能。
利用此功能，可对系统和设备进行控制。
此外，还可在CC-LinkIE现场网络同步通信中，使动作时间在网络节点之间保持同步，
避免因网络传输延迟时间而导致的误差，从而构建稳定的系统。
同时使用这些功能，可轻松应对要求各项动作同同步的情况，
例如胶印机的切割和弯折工序等三菱温度调节模块。Max. 230.4kbps、 RS-4422/485 2通道三菱温度调节模块。
使用串行通信模块时，只需从工程软件的通信协议程序库中选择，
即可进行支持MODBUS®等通用协议的数据通信。
2个通道均支持230.4kbps，通信时可充分发挥配对设备的性能。

R60TCRT4样本·手册·说明书

样本名称（中文）

下载

R60TCRT4选型手册

下载 [37.88MB]

手册/说明书名称（中文）

下载

R60TCRT4模块间同步功能参考手册

下载 [2.87MB]

R60TCRT4安全应用指南

下载 [26.38MB]
