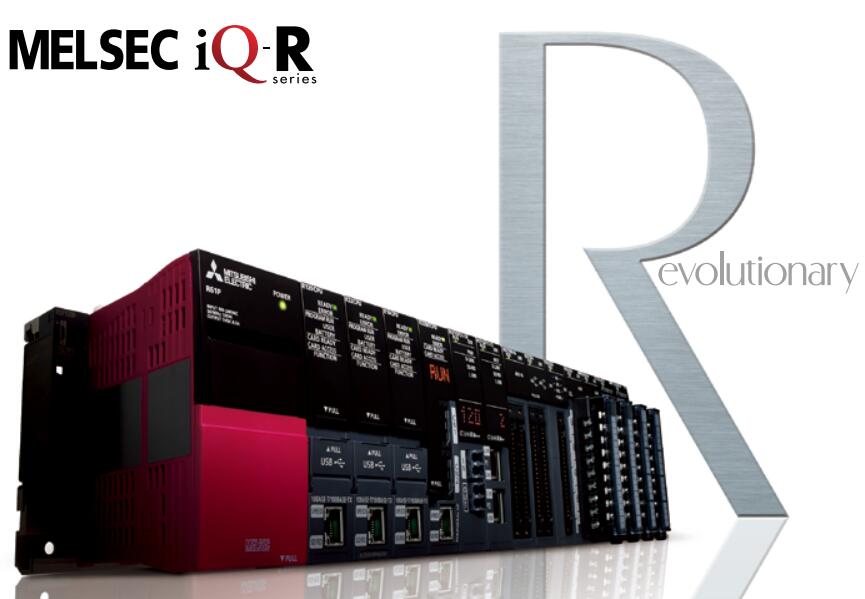

三菱可编程控制器CPU R16CPU概述

运算控制方式：存储程序反复运算。
输入输出点数：4096点。
程序容量：160K步。
实现运动控制的多CPU系统
可通过执行顺控程序和并行处理多CPU间高速通信，实现高速控制。
多CPU间的通信周期已与运动控制时间同步，可减少多余的控制时间。
安装3个运动CPU模块后，多可对96轴进行伺服控制。
多1200K步的程序容量。
实现运动控制的多CPU系统。
CPU模块内置2个支持千兆位的网络端口。
便于进行数据管理的数据库功能。
内置安全功能的扩展SRAM卡。
可进行各种运动控制(位置、速度、扭矩、同步控制等）。
符合国际安全标准（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPU。
适合从计算机/微机环境进行移植的C/C++语言编程。

R16ENCPU RY40PT5P RC06B R35B RG60 RX40PC6H RX61C6HS

R16CPU详细介绍
晶体管输出。
控制轴数：4轴。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
模块备份功能：将定位数据、模块启动数据保存到闪存ROM中 (无电池)三菱。
启动时间（运算周期0.444ms、1轴）：0.3ms。
大输出脉冲：200000pulse/s。
伺服间的大连接距离：2m。
外部配线连接方式：40针连接器两个。
直线插补：2轴、3轴、4轴。
圆弧插补：2轴。
轻松进行定位控制
定位模块使用通过工程软件设定的“定位数据”进行位置控制和速度控制等。
在该位置控制和速度控制中还配备了增加“条件判断”后执行或重复执行的定位数据等定位控制功能。
例如，在汽车车门的密封工序中，需要进行的定位控制，
以便将密封剂涂抹在车门的密封部分三菱。
因此，需通过直线和圆弧追溯准确的轨迹，执行插补控制。
定位模块包括晶体管输出型和差分驱动器输出型2种，可根据连接的驱动模块进行选择。
选择差分驱动器输出型时，可输出高5Mpulse/s的高速脉冲并进行长10m的远距离连接。
这些定位模块可进行位置控制和速度控制。
除以往的直线插补功能、圆弧插补功能以外，还全新配备了螺旋线插补功能，
可用于需进行铣削加工等复杂控制的用途。模拟量输入通道数：4CH。
精度
环境温度25正负5°C：正负0.1%以内。
环境温度0～55°C：正负0.3%以内。
温度系数：-。
共通
转换速度：80μs/输入
模拟量输入电压：DC−10～10V三菱。
数字量输出值：−32000～32000。
电流输入
模拟量输入电流：DC0～20mA。
数字量输出值：0～32000。
16位高分辨率（1/32000）。
无需程序即可执行比例缩放和转换运算。
适合用于要求速度和精度的检测设备。
轻松过滤高频干扰。
通过报警输出等执行事件驱动型程序。
通过工程软件创建、输出任意模拟量波形数据。
通道间缘。
与输入输出模块相似，模拟量模块是传感器器等各种模拟量软元件与可编程控制器之间的接口R16CPU。
与输入输出模块的不同在于其处理的是模拟量量电压和电流信号而非ON/OFF信号R16CPU。
MELSEC iQ-R系列的模拟量模块配备了高速转换(80µs/CH)、高分辨率(1/32,000)、通道间缘、异常信号检测等各种便捷功能，
可实现的模拟量控制。
