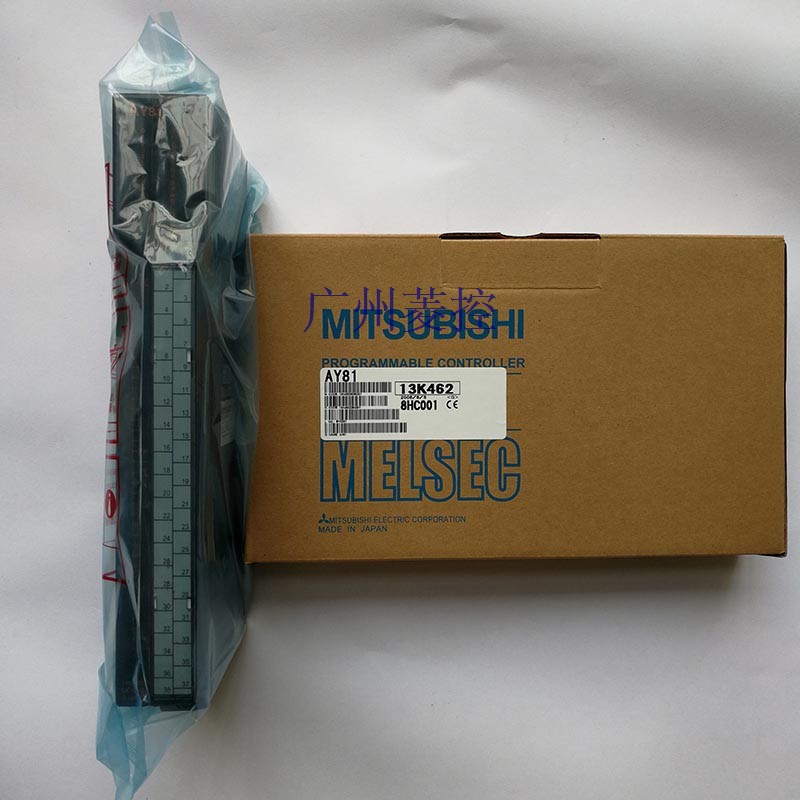

三菱AY81晶体管输出模块输入规格:漏型/源型

  • 三菱 晶体管输出模块 AY81概述

    输出点数:32点。
    电压:DC12/24V。
    OFF时漏电流:0.1mA。
    输出类型:晶体管输出(sink type)。
    应答时间:2ms。
    38点端子台。
    带浪涌吸收器。
    控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式,
    它采用晶闸管整流装置对直流电动机供电。
    用PLC控制的直流传动系统中,PLC的输入除考虑主令信号外,
    还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等。
    PLC的输出主要考虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等。
    一般情况下,一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点,
    一个不可逆的直流传动系统需9个输入点和6个输出点。
    三菱PLC是三菱电机在大连生产的主力产品。
    它采用一类可编程的存储器,用于其内部存储程序,
    执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,
    并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
    控制电磁阀所需的I/O点数由电磁阀的动作原理可知,
    一个单线圈电磁阀用PLC控制时需2个输入及1个输出,
    一个双线圈电磁阀需3个输入及2个输出,
    一个按钮需一个输入;一个光敏开关需4个或2个输入,
    一个信号灯需1个输出,波段开关,
    有几个波段就需几个输入,
    一般情况、各种位置开关都需占用2个输入点。

  • AY81详细介绍
    输入输出点数:2048点。
    输入输出数据设备点数:2048点。
    程序容量:30k。
    基本命令处理速度(LD命令):0.15μs。
    附带光数据通信线路功能(GI 电缆专用)AY81。
    整体式:是把PLC各组成部分安装在一起或少数几块印刷电路板上,
    并连同电源一起装在机壳内形成一个单一的整体称之为主机或基本单元、小型、小型PLC采用这种结构。
    模块式:是把PLC各基本组成做成独立的模块。
    中型、大型PLC采用这种方式。便于维修。
    每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
    输入刷新过程。当输入端口关闭时,
    程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
    只有程序进行下一次扫描时,新状态才被读入AY81。
    一个扫描周期分为输入采样,程序执行,输出刷新。
    元件映象寄存器的内容是随着程序的执行变化而变化的。
    扫描周期的长短由三条决定。
    CPU执行指令的速度。
    指令本身占有的时间。
    指令条数。
    由于采用集中采样。
    集中输出的方式。
    存在输入/输出滞后的现象,即输入/输出响应延迟。
    用户程序存储容量:是衡量可存储用户应用程序多少的指标。
    通常以字或K字为单位。16位二进制数为一个字,
    每1024个字为1K字。PLC以字为单位存储指令和数据。
    一般的逻辑操作指令每条占1个字。定时/计数,
    移位指令占2个字。数据操作指令占2~4个字。RS-232:1个,RS-422/485:1个。
    传气线路图,
    包括主电路和未进入PLC的控制电路等AY81。
    由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图。
    到此为止系统的硬件电气线路已经确定。
    打印机/周连设备连接用,BASIC语言功能对应。
    如何选择三菱PLC。
    三菱PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择。
    三菱plc分配I/O点并设计三菱PLC外围硬件线路
    画出PLC的I/O点与输入/输出设备的连接图或对应关系表,
    该部分也可在第2步中进行。输入形式:DC输入,正极公共端。
    输入点数:32点。
    输入响应时间:1.5ms以下。
    额定输入电压/电流:DC24V/4mA。
    通过将本产品嵌入客户的基板中,可以简单地开发远程I/O站。
    三菱公司PLC网络继承了传统使用的MELSEC网络,
    并使其在性能、功能、使用简便等方面更胜一筹。
    提供层次清晰的三层网络,针对各种用途提供合适的网络产品。
    信息层/Ethernet(以太网)信息层为网络系统中高层,
    主要是在PLC、设备控制器以及生产管理用PC之间传输生产管理信息、质量管理信息及设备的运转情况等数据,
    信息层使用普遍的Ethernet。
    它不仅能够连接windows系统的PC、UNIX系统的的工作站等,
    而且还能连接各种FA设备三菱晶体管输出模块。
    Ethernet模块具有了日益普及的因特特网电子邮件收发功能,
    使用户无论在的任何地方都可以方便地收发生产信息邮件,
    构筑远程监视管理系统三菱晶体管输出模块。
    同时,利用因特网的FTP服务器功能及MELSEC专用协议可以很容易的实现程序的上传/下载和信息的传输。
