(1) 电源系统的接线
在接通主电路以及控制电路电源之前,请确认以下事项。
(2)电源系统的接线
供电给伺服放大器的电源输入端子(L1・L2・L3・L11・L21)的电源需满足规定的规格。(1.3节参照)
(b)伺服放大器・伺服电机的连接

1)伺服放大器中的输出端子和伺服电机的电源输入端子的相位(U・V・W)必须一致。


2)给伺服放大器供电的电源不要连接到电机动力端子 (U・V・W)上,否则伺服放大器和伺服电机可能会发生故障。

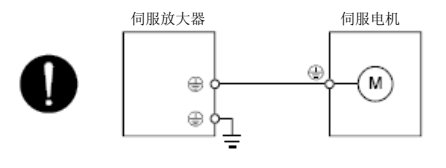

3)伺服电机的接地端子与伺服放大器的PE端子相连接。


(c)使用选件和配套设备时
1)在200V级的5KW以下使用再生选件时
・ CNP2连接器(3.5KW以下)或者TE3端子台(5KW)的P+端子和D端子间的短接线需拆掉。
・ 再生选件的连接到P+端子和C端子上。
・ 电缆需使用双绞线。(参考11.2.4 )
2)在200V级的7KW时使用再生选件时
・ P+端子和C端子相连的内置式再生电阻的短接线必须拆掉。
・ 再生选件的电源连接到P+端子和C端子上。
・ 接线长在5m和10m之间时,电缆应使用双绞线。(参考11.2.4 )

3)在7KW使用制动单元和电源再生转换器时
・ P+端子和C端子相连的内置式再生电阻的短接线必须拆掉。
・ 制动单元、电源再生转换器或者电源再生共直流母线转换器的电缆P+端子和N-端子接通。(参考11.3~11.5节)

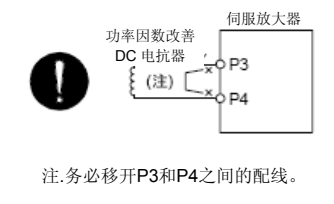

4)P3和P4之间连接功率改善因素DC电抗器(参考11.11。


(2)输入输出信号的接线
(a)输入输出信号正确连接。
使用DO强制输出时,能够强制开关CN1连接器的引脚ON/OFF。使用该功能能够确认接线是否正确,这时请只接通控制电路电源。
输入输出信号连接的详细情况请参考3.2节。
(b)CN1连接器的引脚上不要施加超过DC24V的电压。
(c)不要将CN1连接器的SD和DOCOM短接。
