GP-4402WW/GP-4502WW连接电源线

发布日期：2022/2/25

简介
为面板供电时，请按以下说明操作。

 当连接好功能接地 (FG) 端子后，确保将电线接地。如果不接地，面板将引起过大的电磁干扰。

为了符合良好的电磁兼容性抗扰度，请务必接地。

 屏蔽接地 (SG) 和 FG 端子在面板内部进行连接。
 先断开电源，然后再为面板的电源端子接线。
 面板仅使用 24 Vdc 直流电源。使用其他标准的电源可能会损坏电源和面板。
 由于面板不带电源开关，因此务必先连接一个电源开关后再将电源连接到面板。
 务必将面板的 FG 端子接地。
电源线准备
 确保地线在规格上与电源线相同或比电源线重。
 不要在电源线中使用铝线。
 如果单根线的两端绞合不正确，则电线可能造成短路。为避免发生这种情况，请使用
D25CE/AZ5CE 电缆终端。
 请尽可能使用 0.75 至 2.5 mm2 (AWG 18 - 12) 规格的电线用作电源线，并且在连接到设备之前，请先把电缆末端绞合。

 导线类型为实心或绞合型。

电源插头说明

如何连接电源线
下图显示了电源线的连接示例：

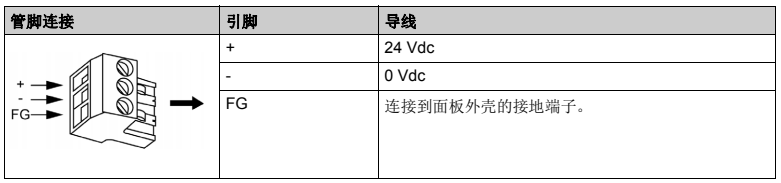

下表介绍了如何连接电源插头：

注意：
 请勿将导线直接焊接到电源插座的引脚上。
 电源线应满足上述规格要求。确保将电源线一直绞合到电源插头处为止，以消除电磁干扰。
