注意：有关连接其他控制器的说明，请参阅 “GP-Pro EX 控制器 /PLC 连接手册 ”。GP-4601T 的 COM2 口未隔离。 SG( 信号地 ) 和 (FG 外壳地 ) 在 GP 内部是连接的。

串口 (COM2)

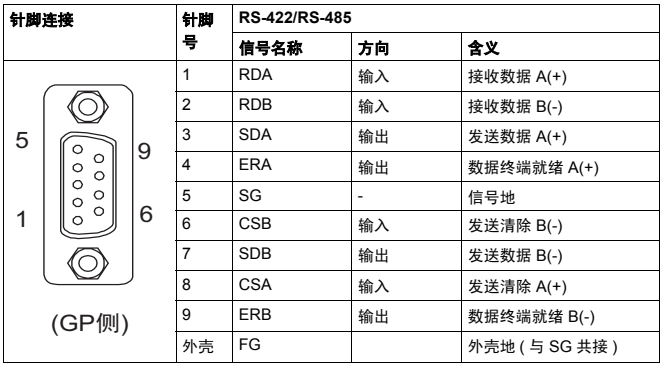

GP-4601T：采用 D-Sub 9 针凸型接头、 RS-422/485 电缆。

固定螺丝为 #4-40(UNC)。
推荐：
电缆接头：XM2D-0901 欧姆龙公司制造
电缆外壳：XM2S-0913 欧姆龙公司制造
螺丝 #4-40(UNC)：XM2D-0073 欧姆龙公司制造

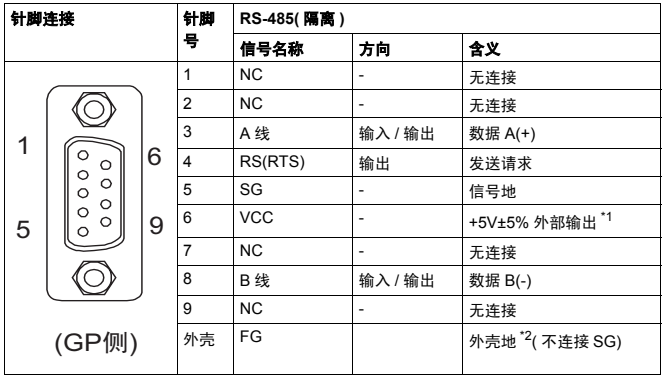

GP-4603T：采用 D-Sub 9 针凹型接头， RS-485、 PROFIBUS 或 MPI 电缆。

注意：*1 仅能向西门子的 PROFIBUS 接头供电。不能向控制器 /PLC 供电。
*2SG 和 FG 端子是隔离的。
固定螺丝为 #4-40(UNC)。
推荐：
电缆接头：XM2A-0901 欧姆龙公司制造
电缆外壳：XM2S-0913 欧姆龙公司制造
螺丝 #4-40(UNC)：XM2D-0073 欧姆龙公司制造

尺寸
注意：
如果使用的是背装机型，请参阅 “ 尺寸 ”( 见第 182 页 )。

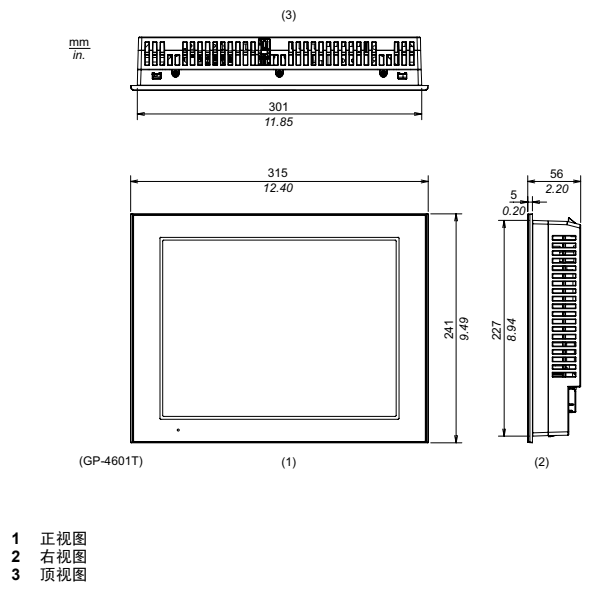

外形尺寸

用固定螺丝安装

带电缆尺寸：GP-4601T

注意：上述数值均考虑了电缆弯曲的情况。此处给出的尺寸是代表值，具体尺寸还须视使用的连接电缆类型而定。因此仅供用户参考。

带电缆尺寸：GP-4603T

注意：上述数值均考虑了电缆弯曲的情况。此处给出的尺寸是代表值，具体尺寸还须视使用的连接电缆类型而定。因此仅供用户参考。

面板开孔尺寸
在面板上开孔，然后从正面插入 GP。

安装固定螺丝尺寸
