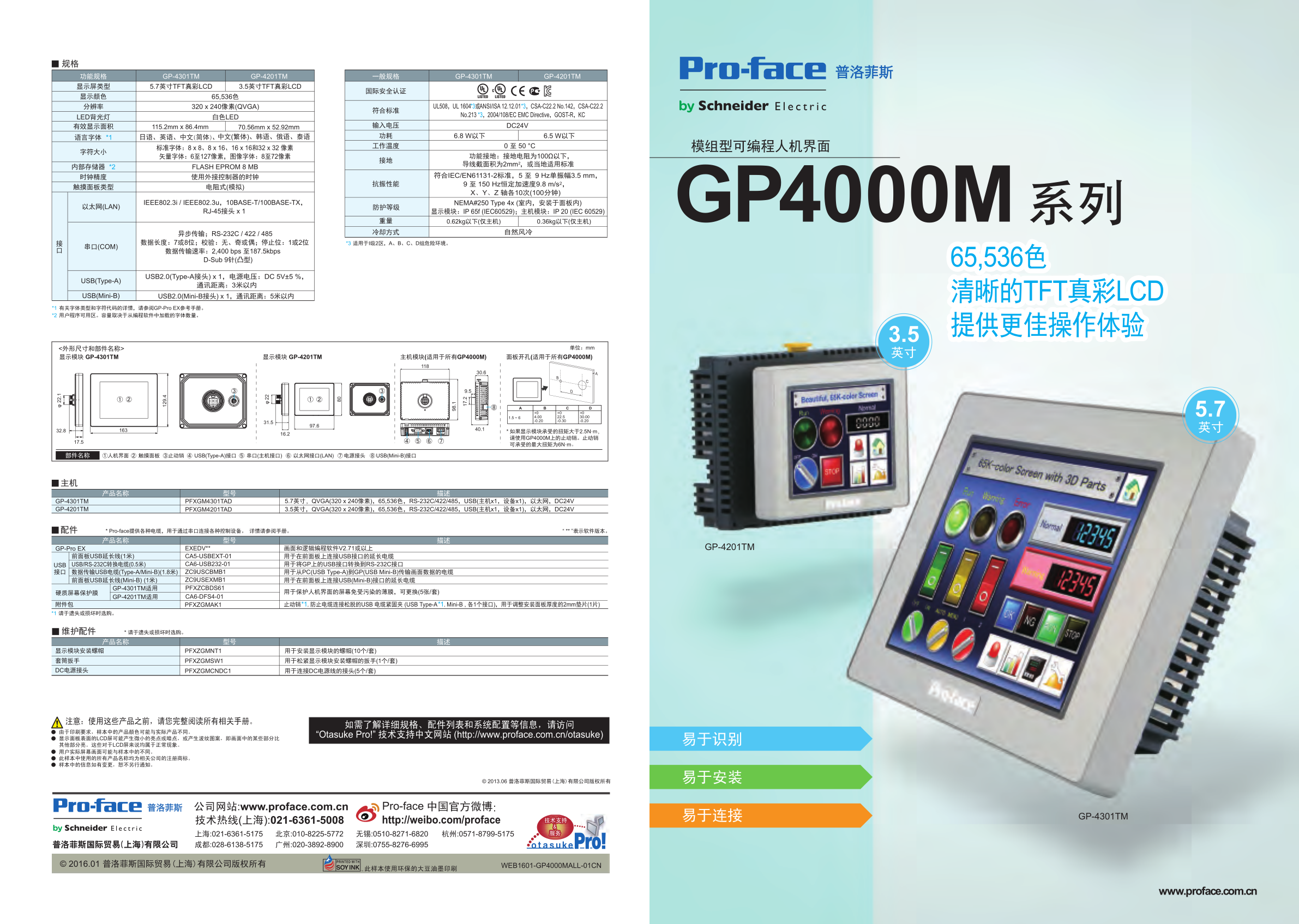

Proface PFXGM4301TAD(GP-4301TM)样本5.7英寸模组型触摸屏选型手册

DIO机型/PNP输出型。
显示屏尺寸：3.5英寸。
分辨率：320×240像素（QVGA）。
LCD：TFT。
颜色：65536色。
以太网接口：1个。
串口：1个PFXGM4301TAD(GP-4301TM)选型手册。
CANopen接口：1个。
USB(主机)：1个。
USB(设备)：1个。
内置DIO输入：20点。
内置DIO输出：10点。
内置AIO输入：无。
内置AIO输出：无。
共用DIO：2点 高速计数器(带同步输出)脉冲输入。
专用DIO：2点 脉冲输出、PWM输出。
扩展模块EX模块：无。
扩展模块CANopen模块：63站。
控制器存储器大小：FLASH EPROM 132KB（相当于15000步（多60000步)）PFXGM4301TAD(GP-4301TM)选型手册。
Pro-face Remote HMI。
自然连接生产线和平板电脑或智能手机。通过添加APP，
真正实现移动操作而不损失任何操作性能。
用手机直接确认故障原因，尽可能不到现场就恢复机器运行。
CANopen 网络
LT4000M 支持通过CANopen 与各种远程设备进行数据交换，便于实现经济易用的系统设计PFXGM4301TAD(GP-4301TM)选型手册。
可选择标准I/O 模块，也可在复杂应用中选择动作或控制模块等更的产品。
体积小巧。
体积虽小但显示效果清新亮丽，能创建出内容丰富且清晰易读的操作画面。
整和的控制功能提供数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口Proface PFXGM4301TAD(GP-4301TM)选型手册。
一体式设计。
采用一体式设计，结构紧凑，
安装时只需在面板上开出孔径为 22mm的圆孔。
排除故障时可方便地更换显示模块或控制模块。
安装灵活。
使用分体安装电缆，可将控制模块安装在DIN 导轨上，
而将显示模块安装在其他位置Proface PFXGM4301TAD(GP-4301TM)选型手册。
显示模块占空小，即使空间有限，也能灵活安装。带挂钩电缆，在采用分体式安装方式时，用于连接DIN导轨上的主机模块和分离的显示模块。GP4000系列背装机型的防水橡皮垫圈。(1个)将人机界面安装至固定面板时用于提供防尘防潮功能Proface PFXGM4301TAD(GP-4301TM)选型手册。(1个)显示屏类型：TFT 真彩 LCD。
显示屏尺寸：7.0英寸宽屏。
分辨率：800×480像素(WVGA)。
有效显示面积：W154.08mm×H85.92mm。
显示颜色：65,536色。
背光灯：LED。
亮度调节：可通过触摸面板进行8级调节。
背光灯寿命：20,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%)。
语言字体：中文(简体)。
字符大小：标准字体：8×8像素，8×16像素，16×16像素和32×32像素。
字体大小：宽度可扩展1、2、4、8倍，高度可扩展1/2、1、2、4、8倍。
接口：RS-232C x1、RS-422/485 x1、USB Type-A x1、USBB Mini-B x1(用于工程文件上传/下载载)PFXGM4301TAD(GP-4301TM)选型手册PFXGM4301TAD(GP-4301TM)样本。
输入电压：DC24V。
使用65,536色3D部件，可创建出美观逼真的操作画面。
由于使用宽屏显示，所以在一个画面中还可以再放置一个键盘。
种类丰富的开关和指示灯等基本功能都可采用65,536色。
