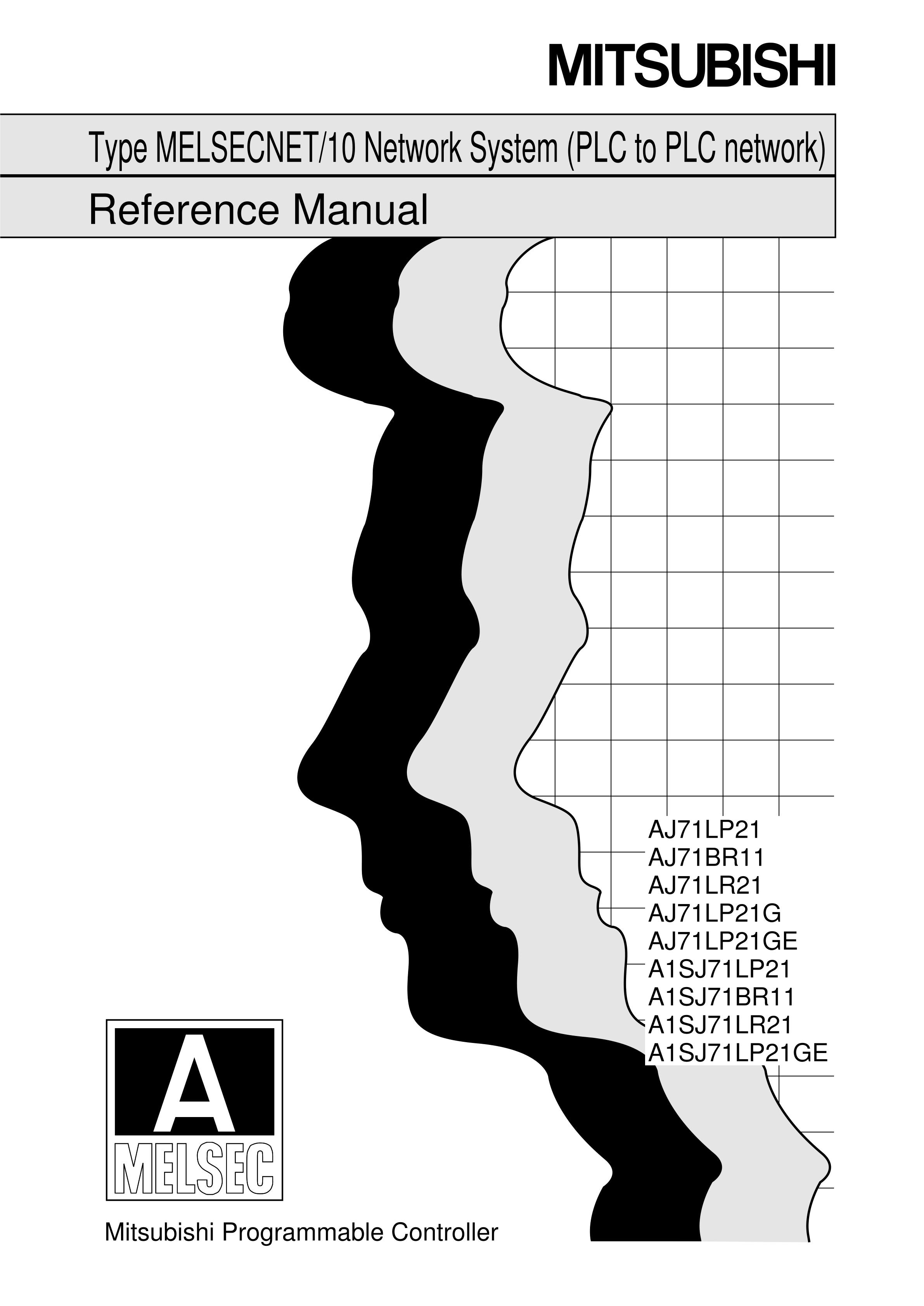

三菱AJ71LR21参考手册

三菱AJ71LR21参考手册
  • 产品名称:网络系统
  • 产品型号:AJ71LR21
  • 品牌:三菱
  • 类型: 参考手册
  • 语言:英文
  • 大小:11.88MB
立即下载
资料介绍
输入点数:16点。
输入电压及电流:AC100~120V 6mA。
输入应答时间:30ms。
16点/1个公共端。
输出点数:16点。
输出电压:DC24V/AC240V,2A/1点,4A/个公共端AJ71LR21。
输出应答时间:12ms。
输出类型:继电器。
8点/1个公共端。
50点端子台。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式,
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中,PLC的输入除考虑主令信号外,
还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等。
PLC的输出主要考虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等AJ71LR21。
一般情况下,一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点,
一个不可逆的直流传动系统需9个输入点和6个输出点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器,用于其内部存储程序,
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知,
一个单线圈电磁阀用PLC控制时需2个输入及1个输出,
一个双线圈电磁阀需3个输入及2个输出,
一个按钮需一个输入;一个光敏开关需4个或2个输入,
一个信号灯需1个输出,波段开关-422:1通道AJ71LR21。
BASIC程序模式(A3MCPU对应):BASIC控制台接口使用。
顺序程序模式(程序控制器CPU对应):无顺序的计算机连接接口和使用。
如何选择三菱PLC。
三菱PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择。
三菱plc分配I/O点并设计三菱PLC外围硬件线路
画出PLC的I/O点与输入/输出设备的连接图或对应关系表,
该部分也可在第2步中进行。
设计PLC外围硬件线路。
画出系统其它部分的电气线路图,
包括主电路和未进入PLC的控制电路等。
由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图。
到此为止系统的硬件电气线路已经确定。输出点数:64点。
电压:DC12/24V。
OFF时漏电流:0.1mA。
输出类型:晶体管输出(sink type)。
应答时间:2ms。
32点/个公共端。
40针连接器。
带浪涌吸收器。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时,
程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
只有程序进行下一次扫描时,新状态才被读入。
一个扫描周期分为输入采样,程序执行,输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象,即输入/输出响应延迟。
PLC的选型 随着PLC技术的发展,PLC产品的种类越来越多,
功能日趋完善,其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同,适适用场合也各有侧重,
价格上也有较大差异AJ71LR21参考手册。因此PLC选型时,
在满足控制要求求的前提下,
应考虑佳的性能价格比,合理选择PLCAJ71LR21参考手册。
系统程序存储器用以存放系统程序,
包括管理程序,程序以及对用户程序做编译处理的解释编译程序。
由只读存储器组成。厂家使用的,内容不可更改,断电不消失。
