发布日期：2023/5/5

行业：汽车行业

应用背景

该公司是全球先进的柴油发动机生产基地，工厂拥有按照世界领先的技术标准和质量控制标准设计的发动机制造系统。车间生产线包括缸体和缸盖机加线、装配线、试验线、喷漆线和附装线。

发动机加工主轴振动温度监控作用：

实时监控加工主轴的振动温度状况，保证加工主轴稳定运行，一旦加工主轴出现异常波动，监控系统及时报警，提醒工程师们监视主轴异常原因，排除故障，保证加工主轴持续稳定运行，避免主轴异常波动无人知晓继续加大损坏程度造成无法维修，停机处理，造成各种经济损失。

ISF机加区防漏液无线监控：

ISF、ISG生产加工过程中都使用到切削、清洗、磷化及喷涂设备。该类设备都大量的使用切削液、清洗液等液体。在使用过程中由于设备异常原因会产生液体的泄露和溢出，造成设备的停机和现场的污染，严重的将会导致这条生产线停产。为了及早地发现和处理此类问题，预建立一套“防漏液报警系统”该系统主要功能是被监控设备发生漏液初始阶段发出报警，设置在监控室的监控装置会发出声光电的报警提示，值班人员会及时处理，防止事态的扩大和液体的蔓延。

邦纳解决方案

▲邦纳解决方案示意图

▲主轴电机无线振动温度监控

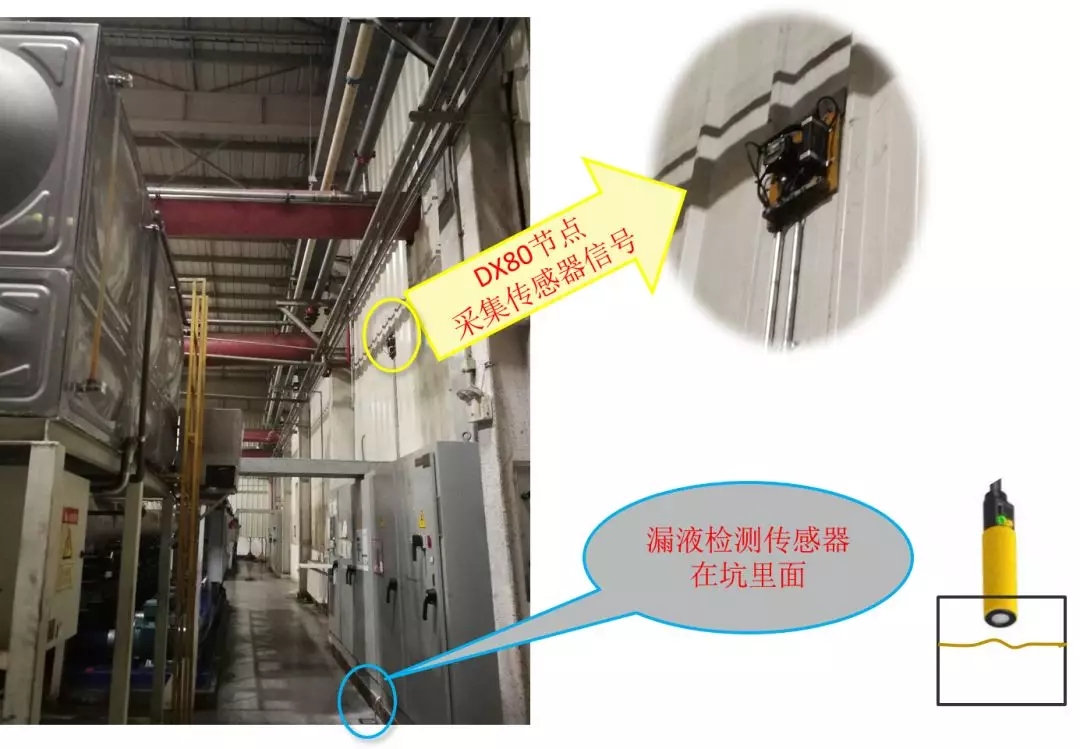

▲ISF机加区防漏液无线监控节点布置

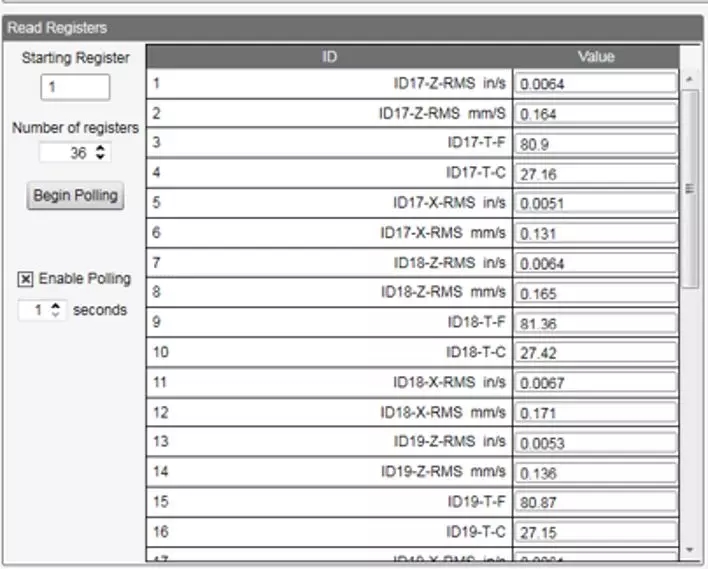

▲ID17~19振动温度传感器数据接收状态OK

▲NODE12~14为漏液监控点位数据状态

Banner无线振动温度传感器特点：

提供高精准X、Z方向的振动（均方根速度）和温度测量；

使用坚固的锌合金外壳；

通过消除人工巡检和防错，减少人力成本；

测量范围: 0 to 46 mm/sec or 0 to 1.8in/sec RMS；

频率范围: 10 Hz to 4 kHz；

精准度: ±10% at 25 °C；

支持通讯: Modbus RTU；

供电3.6 to 5.5 V dc or 10 to 24 V dc；

防护等级：IP67；

两种安装方式：磁性支架、螺纹安装。

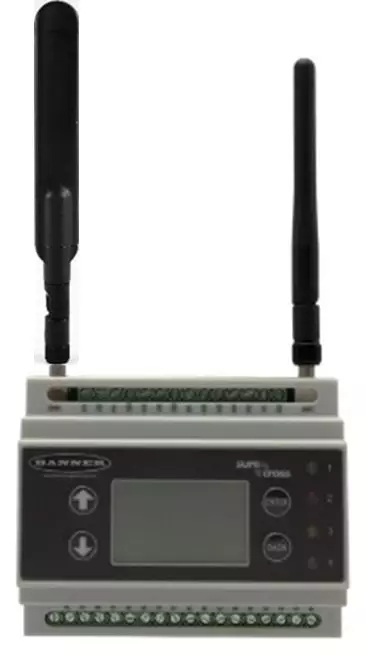

DXM100无线控制器特点：

DXM100是一个可靠的无线网关+控制器，提供以太网连接，并支持智能工厂和工业物联网（IIoT）应用；

和Sure Cross平台不同的是，它用我们的无线产品家族为集成系统级别的经验进行架构设计；

DXM连接Sure Cross专有的无线系统，以标准为基础的自动化和IT系统；

DXM提供超过有限制的DX80映射功能的控制器功能。

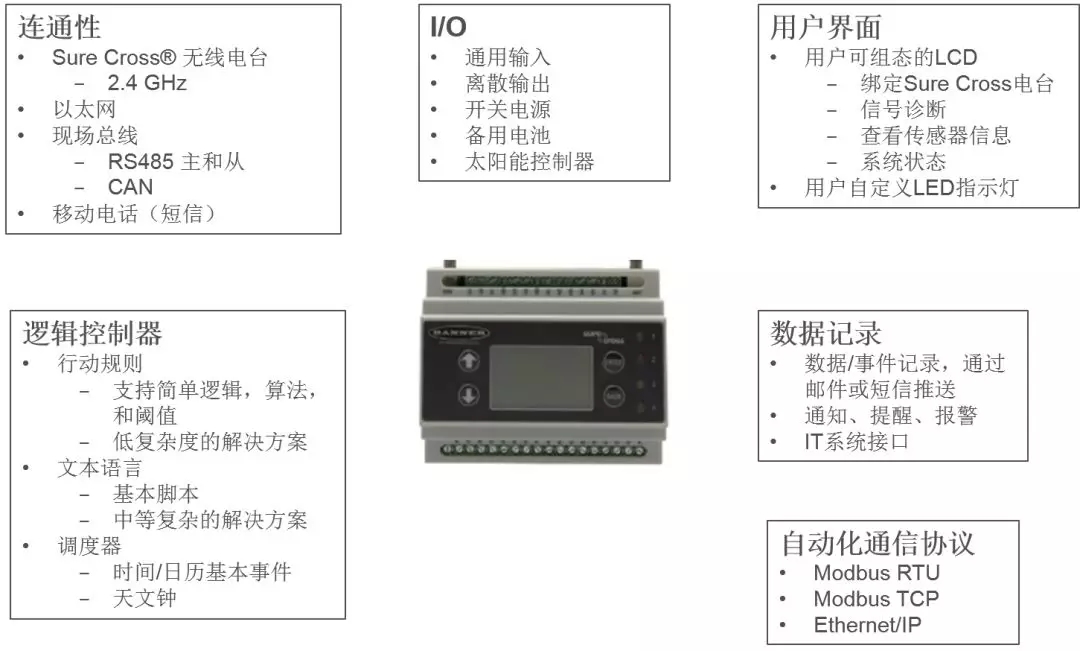

DXM产品特色：

多跳ModbusI/O数传电台特点：

多跳 Modbus数传电台扩展了Modbus或其他串行通信网络的范围。每个电台可被设置作为一个主站，中继，或从站。

型号提供内置离散和模拟I /O，可使用Modbus协议访问；

多跳自恢复，自路由无线网络，扩展了网络范围灵活通过拨码开关选择主站，中继或从站身份；

可选RS-485和RS-232通讯。

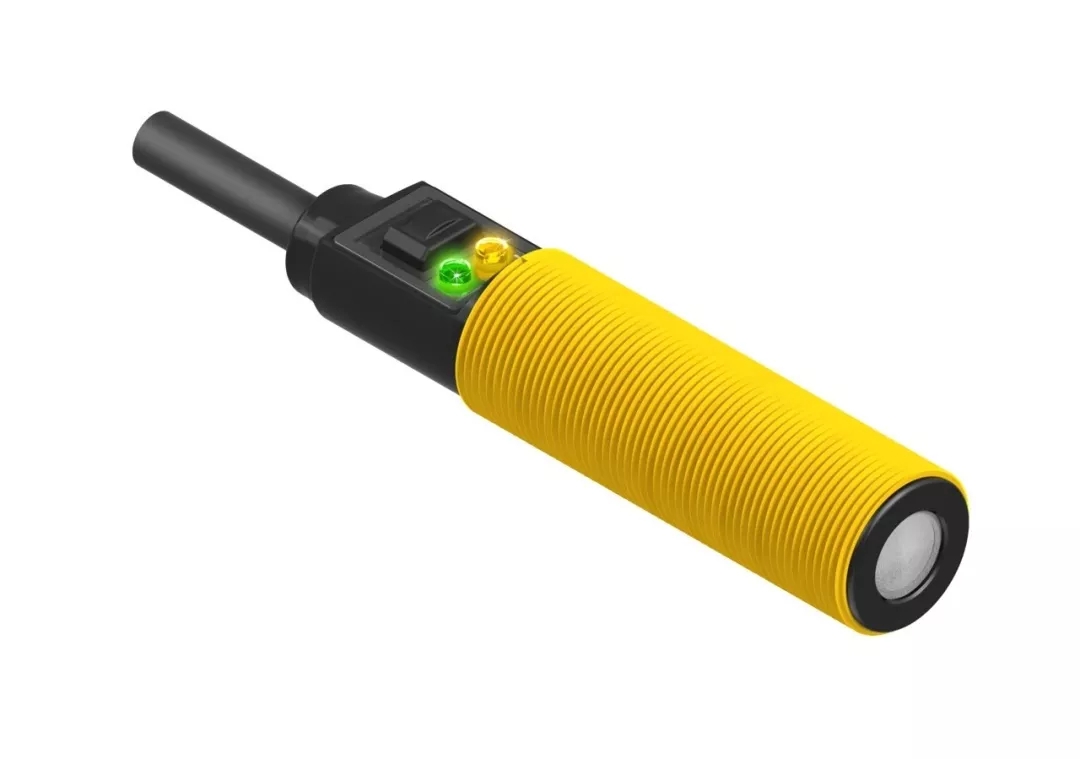

S18U圆柱型超声波传感器特点：

S18U 圆柱型超声波传感器，特别适用包装行业和材料处理以及小型容器内进行液位高度测量，距离可达300mm。

型号提供内置离散和模拟I /O，可使用Modbus协议访问；

多跳自恢复，自路由无线网络，扩展了网络范围灵活通过拨码开关选择主站，中继或从站身份；

最小的盲区；

可选直线或直角型号，它能满足不同应用场合的安装要求；

带温度补偿功能提高检测精度；

简单易用，通过外部开关，计算机或控制器进行远程设置，同按键设定具有相同的功能；

开关量双极性或模拟量输出可选。
