                   中达电通股份有限公司                    李小金   摘  要： 通过介绍台达DOP系列触摸屏直接连接北京思普瑞特等品牌微型打印机技术，简化人机界面驱动微型打印机通常需要宏指令设计的繁琐过程。 关键词： 微型打印机 Hard Copy 排版打印   1  引言     微型打印机广泛使用在各个行业，比如仪器仪表、超级市场、便利店、邮政、银行、烟草专卖、公用事业抄表、移动警务系统、移动政务系统等等。微型打印机使用范围比较广泛，可以支持很多种设备的打印输出。微型打印机在工业自动化系统集成装备中的应用，能够提升工业装备的生产过程数据管理能力。     基于触摸屏串口的微型打印机系统集成，可以为机电一体化单机制造装备提供分体安装的远程现场硬数据拷贝功能，因而具有重要的工程实用价值。    2  系统设计条件   2.1 系统架构     图1是本项目系统架构。架构以台达DOP A（标准型，提供5.7’’~10.4’’）/AE（高端型 提供提供5.7’’~10.4’’）/B（真彩高亮，提供5.7’’~7’’）全系列触摸屏为主机，直接驱动常用微型打印机，构成小型数据图表记录管理系统。

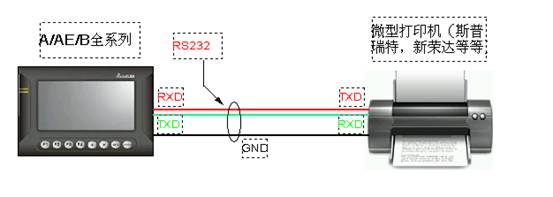

图1 系统架构 2.2 打印机驱动设计条件 思普瑞特打印机通讯口参数如下： （1）RS-232C串口定义                      2 TXD                    3 RXD                    5 GND （2）通讯参数选择方式如下： 通过DIP1~DIP6开关，其中DIP1~DIP3为波特率选择，DIP4为控制方式选择，DIP5~DIP6为校验方式选择。（默认为8，N，9600，）。 2.3 台达HMI设计条件 （1）HMI通讯口参数之（com1/com2）RS-232C串口定义：                      2 RXD                    3 TXD                    5 GND （2）台達打印方式 台達DOP目前提供兩種打印方式，一種為Hard Copy，一種為排版打印。Hard Copy只是單純將人機當下運行的畫面截取并打印出來，一次只能打印一副畫面。排版打印是將需要打印的畫面透過打印排版預先設定好，是可以設置多個打印畫面的，並且可以將歷史資料一併打印出來。 3  系统设计 3.1 Hard Copy打印功能設定   （1）新建項目：在【選項】->【设置模块参数据】->【打印】功能选项里面设置，如图2所示。注意，新建项目设置打印com port参数要和打印机背后的拨码通讯参数保持一致。

图 2新建項目   （2）建立打印画面：建立需要打印的画面，画面上需要设置报表输出按钮或者用系统控制区最后一个字（SCFR）的bit8位出发打印功能，如图2所示。

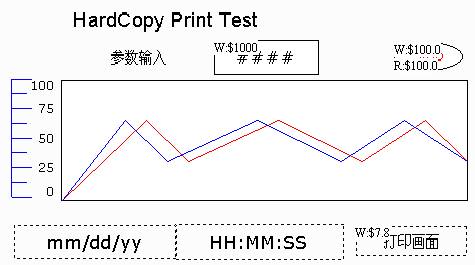

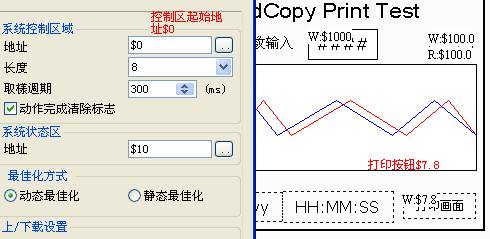

图2建立打印画面   （3）使用控制区设定打印：控制区长度必须为8，当SCFR的bit8位出现上脉冲触发时，即触发打印功能，设置如图3所示。

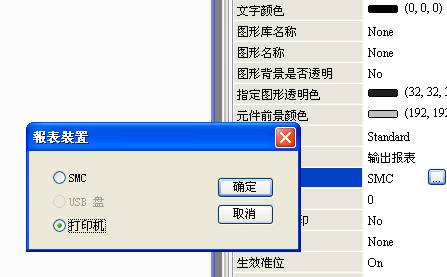

图3 使用控制区设定打印   （4）建立输出报表按钮，触发打印功能，按钮设置如下：

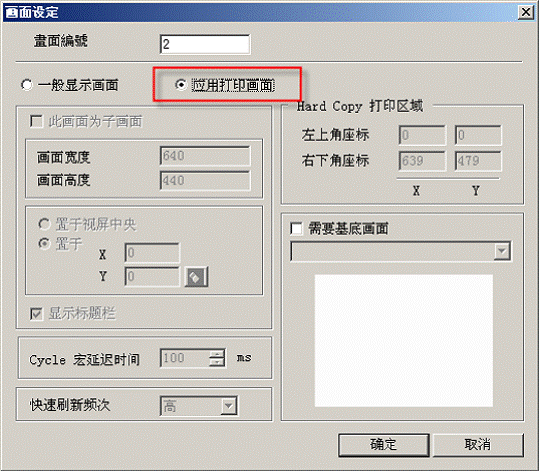

   3.2 排版打印功能设定 （1）新增一个画面，并将此画面设定为【套用打印画面】，如图4所示。

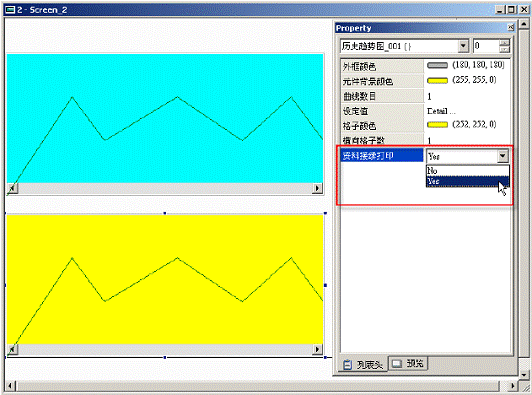

图4 排版打印新增画面   （2）建立打印元件，依照画面编辑动作，建立各个元件，如果需要打印历史数据以及历史曲线，则要在设定属性栏将【资料连续打印】的属性设置成【yes】，如图5所示。

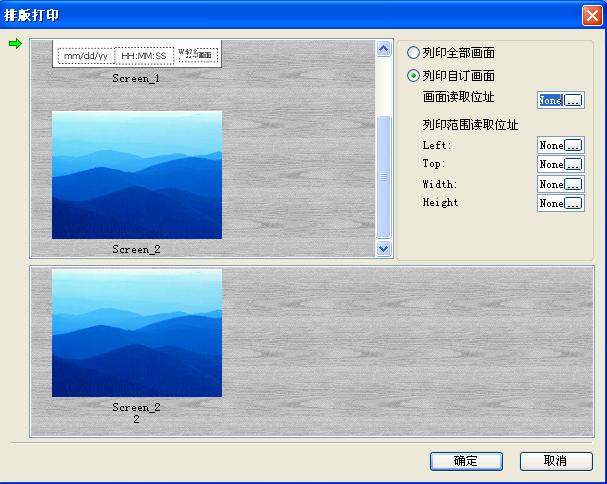

图5画图属性设定   （3）运行【选项】->【打印排版管理】，用拖拽的方式决定哪一页面需要作排版打印，上面为所有画面，图6为需要打印的画面。

图6 打印页面选择   （4）在一般画面上建立【输出报表】按钮或者在控制区长度为8的情况下使SCFR的bit8位发出一个脉冲。就可以打印出全部的排版好的画面以及历史信息等。 （5）排版打印设计关键：换画面不能指定到排版打印画面；排版打印画面不能为预设画面；排版打印画面不讷讷个为基底画面；排版打印画面不能为屏幕保护画面；排版打印画面不能为子画面。   4  结束语       触摸屏串口行直接連接微型印表機，省掉二次開發過程。為使用者提供更方便的連接方式。
