发布日期：2025/9/2

应用前景：

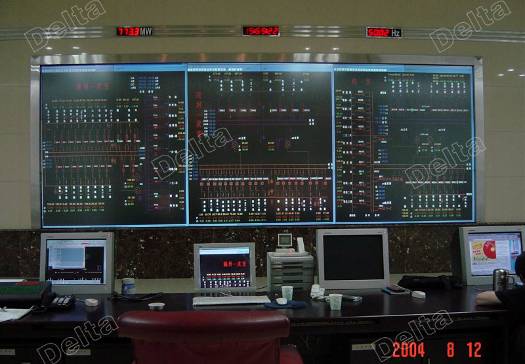

    在工业企业（包括电力、矿业、石油、制造等）的生产调度管理中心，为保证生产运行的安全性和经济性，要求调度管理人员随时、准确、全面地掌握生产过程各环节的运行状态，预测和分析设备的运行趋势，对生产各环节中发生的问题作出及时准确的处理。工业企业缜密的监控系统往往涉及动力、环境、设备、运营等诸多环节，为满足全过程实时监控的需要，要求各个环节的监控工作站图形、数据及CCTV视频图像等多种重要信息可同时显示，尤其是电力、石油等行业，其显示内容包含了大量的超高分辨率图形及动态信息，一般工作站/计算机显示器无法完整显示，因此越来越多的工业企业在生产调度管理中心引入了DLP大屏幕投影显示系统。

方案优点：
    工业企业生产调度管理中心DLP大屏幕显示系统的应用特点是：
DLP显示屏拼接规模通常为数十屏，属大中型显示系统；
 以显示各种监控工作站/计算机的动态图文信息为主，一般至少数十路，显示实时性要求高；
 需要对大量的CCTV监控视频图像进行实时显示；
需要对具有超高分辨率的SCADA、GIS系统信息进行完整、实时显示；
 能够任意放大需要重点显示的信号窗口；
 需要具备多用户及远程控制功能，涉及Unix系统及Windows系统平台。

    中达电通推出的全球领先的全数字化分布式图像控制系统DVCS（Distributive Vision Control System）为工业企业调度中心DLP大屏幕系统提供了最优化的解决方案，很好地解决了传统图形处理器信号处理能力不足、大量信号源无法实时显示的缺陷问题。

    DVCS分布式图像控制系统由RGB处理器、视频处理器、高清视频处理器、显示处理器、控制服务器等构成，通过网络数据交换机及CAT6类线缆连接。其架构的优势是：各类输入/输出信号处理器可根据显示墙规模及信号源的需要，通过网络连接，任意组合成一套分布式显示控制系统，它将视频、计算机RGB及网络RGB信号的采集处理与混合显示分散于不同的处理器，极大地增强了整个系统的信号处理能力和显示灵活性。DVCS系统中的所有信号处理器均支持热插拔技术，任一处理器发生故障，可现场随时更换，DVCS系统可自动识别并添加新的处理器投入运行，无需人工设置。系统具有数字化、网络化、高性能、高可靠、高度扩展、便捷灵活、绿色环保等优点。

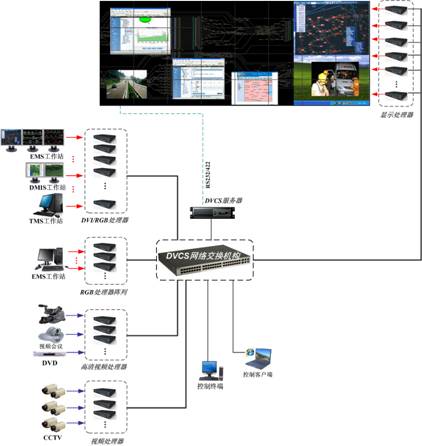

    DVCS分布式控制系统在调度管理中心应用拓扑图：

    针对工业企业调度管理中心DLP大屏幕系统，DVCS分布式图像控制系统解决方案具有如下优势：

（1）超强的计算机RGB、视频信号处理能力
    中达DVCS分布式图像控制系统突破传统PCI架构图形处理器的技术瓶颈，可接入的计算机RGB及视频信号的数量不受限制（取决于网络交换机端口数目），支持超大规模显示墙及超级信号源的显示与控制（可支持多达10000个信号处理器）。整个系统的计算分散在各个信号处理器中，每路信号经由独立的处理器处理，因此能够确保所有信号的实时显示，且全数字化的信号处理及传输过程可保证信号显示的高度清晰。

（2）SCADA及GIS超高分辨率信息实时显示能力
    中达DVCS分布式图像控制系统采用高性能的全硬件RGB处理器阵列方式，直接获取用户工作站/计算机输出的超高分辨率图像，如SCADA、GIS、GPS系统等，实时将其同步处理为能在网络上传输的数字码流并实时解码，可实现超高分辨率图像信息及动态数据的真正完整实时显示，且可在大屏幕任意区域开窗口显示，其显示性能远远优于网络抓屏软件的高分辨率图像显示方式。

（3）Unix系统及Windows系统平台兼容控制能力
    中达DVCS分布式图像控制系统采用B/S架构控制软件，克服了C/S架构软件的缺陷，控制终端电脑无需安装任何控制软件，只需要通过IE浏览器登录DVCS服务器即可对大屏幕进行控制和管理。支持Unix、Windows等任何系统平台的管理工作站。直观的图形用户界面，支持远程网络控制，支持大屏幕分区管理，支持多人同时对大屏幕进行控制管理，支持多级管理权限划分。同时便于软件升级和维护，只需升级DVCS服务器一端软件即可，客户端零维护。

结语：

    中达电通推出的全球领先的DVCS分布式图像控制系统，有效克服了PCI架构图形处理器的局限性，将为DLP大屏幕显示系统在工业调度中心的应用提供信号处理能力最强、显示性能最佳、最安全可靠的解决方案，提升系统应用价值。
