【摘要】
本文主要介绍了台达ES2系列PLC、DOP-B系列触摸屏与台达B2伺服系统在蛇皮袋生产机上的综合应用。。
【关键字】
台达ES2系列PLC、触摸屏、伺服控制系统
【正文】

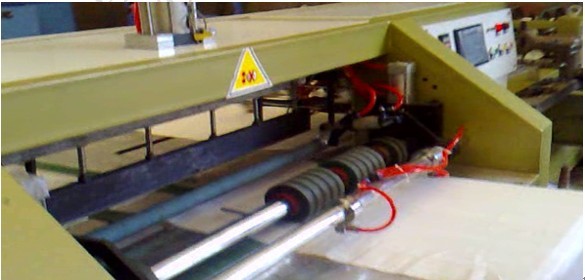

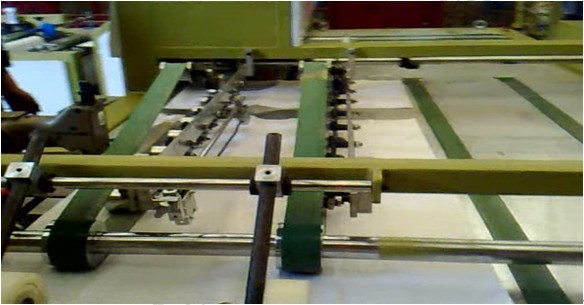

切袋机产品实物图如下
一、 控制架构
根据控制工艺选择台达控制构架。
本系统选用台达小型PLC(60ES200T)、变频器(VFD-B)、B系列触摸屏(B05)、伺服驱动器(ASD-B2-1021)。触摸屏用来设定初始化参数和监控输出状态,并用作报警输出,一旦出现异常动作,立即跳出警报原因,让客户轻松地排查故障,PLC作为控制核心,处理所有的工艺动作流程。

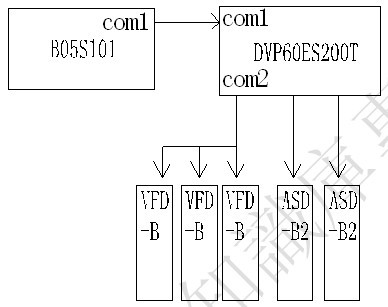

从下图电气系统架构中可以看到,PLC的COM1口使用RS232方式连接DOP;COM2口通过 RS485口连接变频器作通讯,ES2两路高速脉冲给伺服做定位用。
ES2特点:
内建8点高速输入(2点100KHZ,6点10KHZ)
内建4轴高速脉冲输出(2点100KHZ, 2点10KHZ)
内建3个通讯端口(1个232,2个485通讯口)
特殊运动控制指令(可变速脉冲输出,遮没功能、对标功能,闭回路定位功能,填表式脉冲输出,)这些功能使得ES2在此系统编程中能够得心应手。
ASD-B2特点
系列支持17位的高分辨率编码器,满足机器设备高精度定位控制及平稳低速运转的应用需求;可以降低扭矩的变动幅度,提升电机的高精准度;优异的高速性能表现:速度响应频宽为550Hz,命令整定时间可达1ms以下;自动共振抑制功能能很容易寻找到系统共振点并能合理衰减。
二、 工艺流程
下面介绍自动状态。
自动状态切蛇皮袋有分为定长切和色标抓取切。
色标状态:自动启动----输送电机启动----送袋伺服快速送预置长度----送袋伺服慢速----找到色标---立即快切—搓袋延时----搓袋完毕,切完返回---夹具压紧袋子----拉袋伺服快速拉到指定位---输送气缸压下拉袋返回—袋子缝纫位到—缝纫袋子启动---剪刀位到—缝纫完毕剪刀动作。
无色标为切定长状态,自动状态类似。

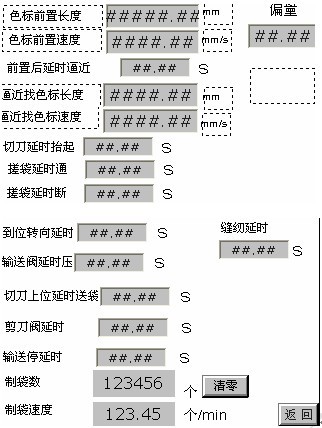

由于在不同袋子长度或材质不同需要开放下列触摸屏的设定,这样任何袋子都可以方便生产。
手动状态下:各个驱动输出可独立控制,方便生产出现异常时手动调整。
自动状态下:按下自动启动后,系统就开始按工艺流程顺序执行,通过人机自动记录测量和保存数据,方便分析,直至人工将其停止。。
三、 操作流程
a) 在触摸屏上设定好各项运转初始化参数。
b)开机后原点归位:按原点复归,让俩颗伺服电机各回到其原点位置。
c)自动启动:一切准备好后按自动启动按钮,系统就开始自动运行,按工艺流程顺序执行。
d)自动停止:中途按下停止后,该循环结束后系统即停止,不再循环动作下去。
e)急停:停止所有,中断程序,紧急情况下使用。
【结束语】
采用了台达的变频器、人机界面、ES2系列可编程控制器、伺服,经过台达产品整合后运行速度上达到30只/分,控制精度高,包装效率高,电气性能优越,各项功能指标均符合或超出标准,该方案已经得到了客户的好评和肯定。
