一、前言

自来水厂的供水泵站中，供水系统一般由若干台扬程相近的水泵组成，调节水压和流量的传统方法是，按期望输出的水压和流量用人工控制水泵运行的台数。如供水能力4-6万吨/日的自来水厂，水泵的配置方案有多种，其中一种可行的方案是三台160kW和一台90kKW水泵组成。系统工作时，传统的方法是，若供水量较大，显然，流量和管网水压已经不能满足要求，这时需人工投入水泵，根据现场管网水压情况由工人来决定投入160kW水泵还是90kW水泵；若供水量减小，管网水压会升高，此时又需人工切除水泵。在深夜用水量较小时，为节能考虑用一台90kW水泵供水。由于水泵的流量较大，为避免“水锤”效应，人工投切时，投入泵时应遵循“先开机，后开阀”、切除泵时应遵循“先关阀，后停机”的操作程序。若是小功率的水泵，水泵的出水侧都装有普通止回阀，其本上能自动保证以上的操作程序，只是停机时止回阀关闭前的瞬间还是有“水锤”效应产生，如果安装的是“微阻缓闭止回阀”，停机时基本上也不存在“水锤”效应。

二.变频恒压供水的控制方案

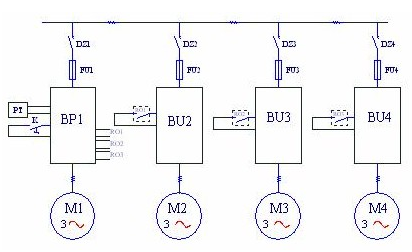

由于城市自来水的用量随季节的变化而变化，随每日时段不同而变化。为使供水的水压恒定，最常见的办法是采用变频恒压供水系统，即压力变送器装在主管网上检测管网压力信号，再将此压力信号送到变频器（PLC）的模拟信号输入端口，由此构成压力闭环控制系统，管网压力的恒定依赖变频器的调节控制。对于多泵情况，可以两种不同的控制系统方案，一种是“顺序控制方案”，系统图如图一所示：

1）计算机监控内容

管网压力，流量，泵的运行状态，阀启闭状态，电机温度，各泵运行的电流，电压，功率和功率因素，并监控水质参数如余氯,浊度，含铁量，PH值等。

（2）原理框图



图三　计算机监控原理图

为保证系统的可靠性，上位机PC用于管理，用组态软件做出若干工艺流程图，实时显示系统的运行状况，并统计历史数据，如需要可随时打印报表；还用于故障的报警和处理。PC机为研华工业计算机，PLC为西门子S-7300,便于与总控室计算机联网，采用带有PROFIBUS接口的CPU315。CP5611是通信模块，PDM-820AC电参数综合分析仪用于检测系统的用电量。控制水泵的起/停，切换，阀的启/闭；电机电流，温度的检测，水泵使用时间的统计；压力，流量，水质参数的采集等，均由PLC完成。水压的给定值由变频器键盘设定。

如图四所示，与前述的循环投切方案基本相同，BP1为森兰SB200-160T4 变频器，DZ1—DZ6为LG ABE403a 400A空气开关，FU1 500A，FU2 600A为快熔，KM1-KM10为LG GMC-400交流接触器，PT为森纳斯压力变送器，量程1Mpa。
