基本介绍：
    加弹机的全称叫假捻弹力丝机，是一种将POY丝等原丝加工成具有低弹和中弹性能的弹力丝的加工设备。在纺织机械的多功能弹力丝机上，拉伸变形是重要的加工环节之一。对丝条材料进行加热和恒温控制会直接影响丝条拉伸变形的质量。丝条温度的恒定性和丝条之间的一致性，对丝条变形的强度，紧缩伸长率，卷曲和染色不匀等质量指标都有极大的影响。

方案介绍：
    加弹机的结构一般设置成对称的A侧（左侧）和B侧（右侧），在每一侧分别安装有上热箱和下热箱，每一只热箱上安装有温度传感器和加热器，它们构成了加弹机的测量和加热部分。加弹机的传动系统一般采用多个变频器分别控制各个传动部件的速度，通过安装于传动部件上的测速传感器（编码器或者接近开关），实时调节各个变频器的速度，以满足拉伸和假捻的工艺要求，变频器的恒速控制也至关重要。
    本方案中，一台加弹机由11台变频器组成(2.2kw八台，1.5kw两台，7.5kw/15kw一台，分别控制左一罗拉，右一罗拉，左二罗拉，右二罗拉，左三罗拉，右三罗拉，左黑辊，右黑辊，左横动机构，右横动机构，龙带)，其中2台变频器需要具备扰动功能（也可以称为三角波功能），主要用于控制横动机构；其余9台由于对速度的稳定性和精确性要求比较高，需要具备速度回馈功能，一般脉冲信号由外部接近开关来提供。
    利用台达变频器特殊的变频功能能控制横动成形：

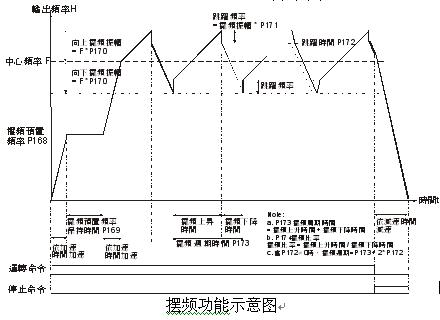

    一般摆频运行过程如下，先依加速时间加速到摆频预置频率P168，并等待一段时间P169，再依加速时间至中心频率，然后依照设定的摆频振幅P170、跳跃频率P171、跳跃时间P172、摆频周期P173、摆频比率P174循环运行，直到停止命令下达后依减速时间减速停止。

                                                                 电气系统图

应用规划及效果：
    采用台达控制解决方案的加弹机，加工出来的丝线优于传统设备，纱锭成型理想，增加了适用的织物范围，应用效果和客户反映良好，并且变频器的各种保护功能为设备的安全可靠运行提供了保证。
