一、能耗管理系统适用场合

  安科瑞能耗管理云平台适用于各行各业，政府的办公建筑、大型的商业综合体、学校、医院等，也可以为生产企业提供服务，比如说采集工厂里面的电、水、气来计算它们的产品的单耗、工艺、能耗和能耗预测。同时的组网方式也比较灵活，平台可通过局域网、互联网或者4G网络采集不同区域多个建筑或单位的用能数据



二、镇江检察院能源管理系统的解决方案

1、项目概况

  镇江检察院项目共计116只安科瑞自主生产的多功能仪表，分布在楼层配电井，Acrel-5000能耗系统采集该部分能源信息并解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储，从而降低能源使用费用，为建立节约型社会发挥作用。

2、系统架构

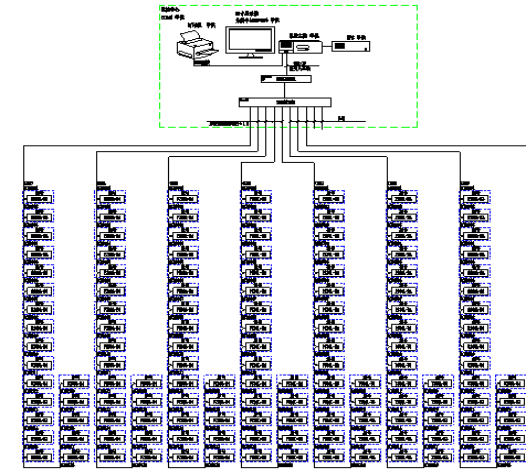

  安科瑞Acrel-5000能耗分析管理系统根据公建现场实际情况，整体网络结构采用屏蔽双绞线直接接至后台能耗网关然后通过TCP/IP网络将数据上传至的监控主机。具体如下图所示：



  该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。其中整个大楼仪表分布在楼层强电井，所有仪表通过485屏蔽双绞线铺设至监控中心，经能耗网关至系统主机从而完成仪表数据的采集并管理。

3、系统功能

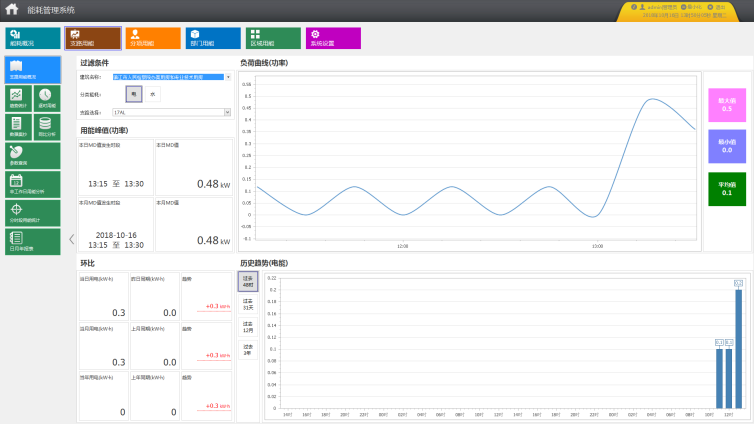

综合能耗主界面

  主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

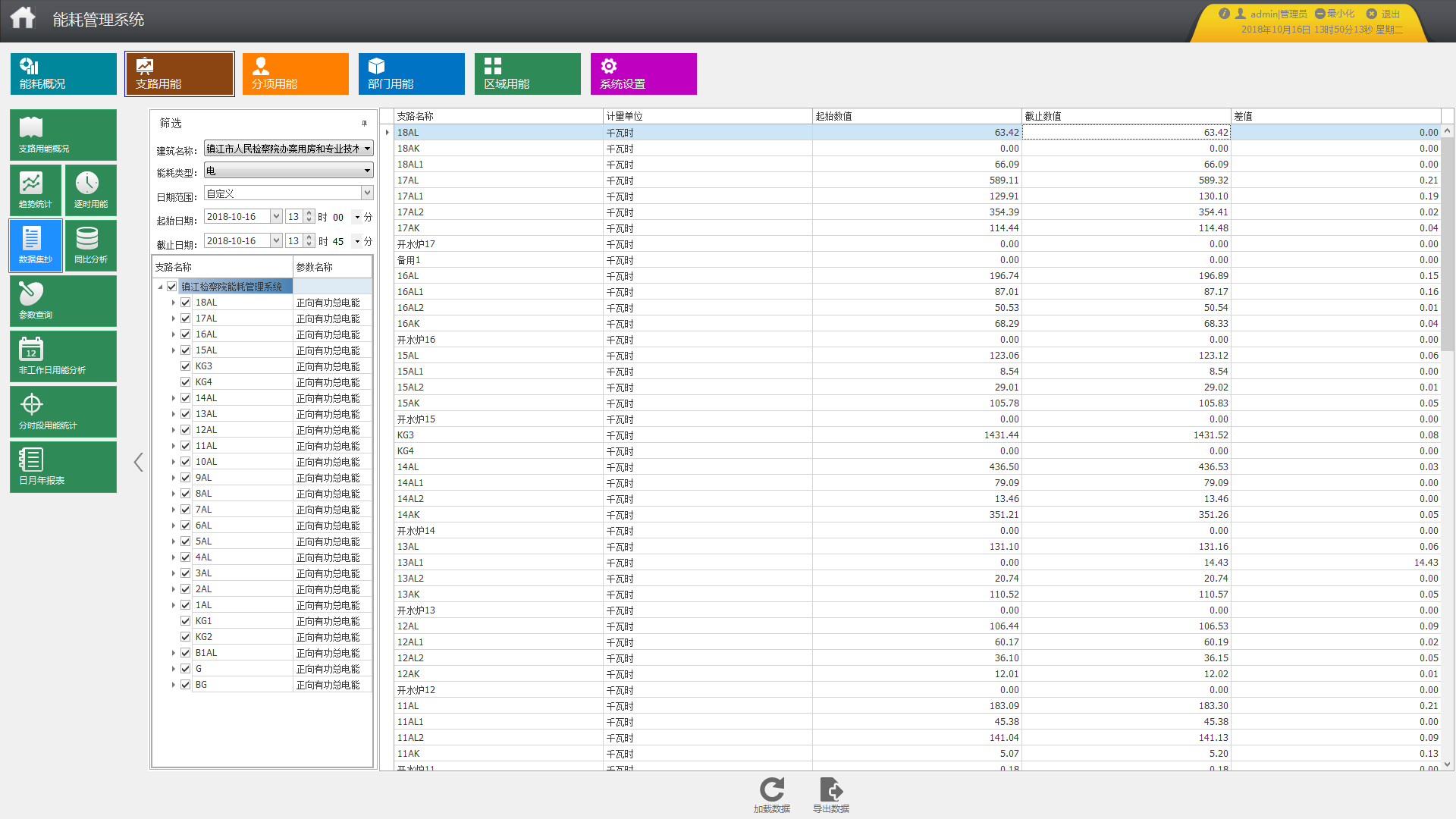

支路用能

  系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

分项能耗统计

  系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图（蓝色柱表示今日，绿色柱表示昨日）；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

分项用能报表

  系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

能耗的同比环比分析

  系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能；

用能数据检查

  系统可以统计某段时间内各回路与下级支路的用能差值，超过一定百分比后醒目显示（红色区域），确保计量体系的完整性、准确性。

三、公共建筑能耗监测管理平台的作用与意义

  1、建立办公建筑能耗计量体系，针对公建的用电结构，能正确无误的统计进出线回路，通过统计分析，帮助用户弄清能源消耗明细，使能源消耗可视化，消除用能盲区；

  2、对采集数据存储，并形成可视化图表，为节能降耗和能源绩效的考核提供数据支持，诊断出高能耗点：管理人员可通过系统采集数据，正对性的对各个回路同比及环比分析，通过一阶段分析可找出高能耗点，降低成本，节约能源

  3、系统可以及时通过短信和APP推送，及时提醒用户能源消耗的异常，来提高用能的安全，达到节能的效果。
