1 项目简介：
       欧美金融城是杭州未来科技城CBD核心区的规划金融港，东至闲林港西路、南至红卫北路、西至规划道路、北至规划道路，整体规划建筑面积近百万平方米，涵盖地铁上盖都市美式住宅、超甲LEED白金写字楼、万豪旗下万丽酒店、留学生岭馆、国际服务式公寓和e-shopping Mall。

2 电力监控系统的设计
2.1 数据采集与处理
       通过间隔层单元采集来自生产过程的模似量、数字量、脉冲量及温度量等，生产过程设备包括CT、PT、配电装置保护、直流系统、所用电系统等。对所采集的输入量进行数字滤波，有效性检查，工程值转换、故障判断、信号接点抖动消除、刻度计算等加工。从而产生出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据，供数据库更新。在可能时，形成分布式的数据库结构，在就地控制单元中保留本地处理的各种实时数据。间隔层单元对保护模拟量和遥测模拟量的采集应相对独立，遥测量的精度应满足有关标准的要求。
2.2 电力监控系统网络构成
       监控层包括工程师站和远动通信站，包含监控计算机、网络交换机、打印机、UPS以及Acrel-2000电能管理软件，其中软件部分具有良好的人机交互界面，通过数据传输协议读取通讯管理机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况；电能计量管理功能设计各种符合用户的报表格式，报表内数据严格按照各种标准进行计量，搭建完整的计量体系，用户只需查找打印即可，方便了操作，提高了工作效率。

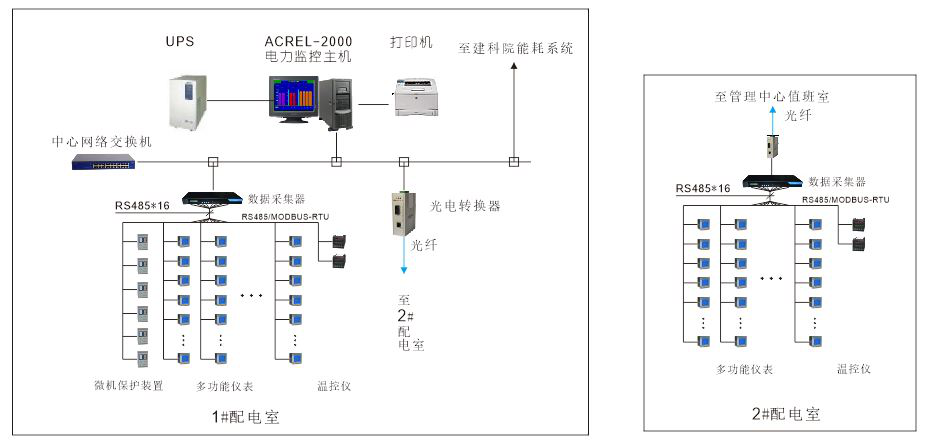

       通讯网络层包括通讯管理机、网络交换机等设备，网络结构如下图所示：

2.3 主要设计参考标准
       GBT 14598.300-2008 《微机变压器保护装置通用技术要求》
       DL/T 5430-2009 《无人值班变电站远方监控中心设计技术规程》
       GB/T 50063-2008 《电力装置的电测量仪表装置设计规范》
       《国家电网公司十八项电网重大反事故措施》
       DL 448-91 《电能计量装置管理规程》
       ISO/IEC11801 《国际综合布线标准》
2.4 电力监控系统软件功能设计
       系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；电能报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。

3 系统功能
       上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。
3.1 功能特点
       ACREL-2000电力监控系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。
3.2 软件功能：
3.2.1画面显示

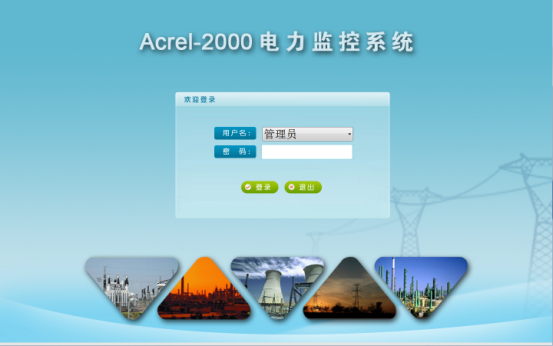

       软件的界面可以根据项目的特点和客户的要求来设计。初始界面为“登录界面”，客户需通过用户名，输入相应密码，方能进入本系统。界面如图2所示。

图2登陆界面

3.2.2通讯示意图
       通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图3所示。

图3 通讯示意

3.2.3 监测详图
       监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图4所示。

图4 监测详图

3.2.4 参数抄表

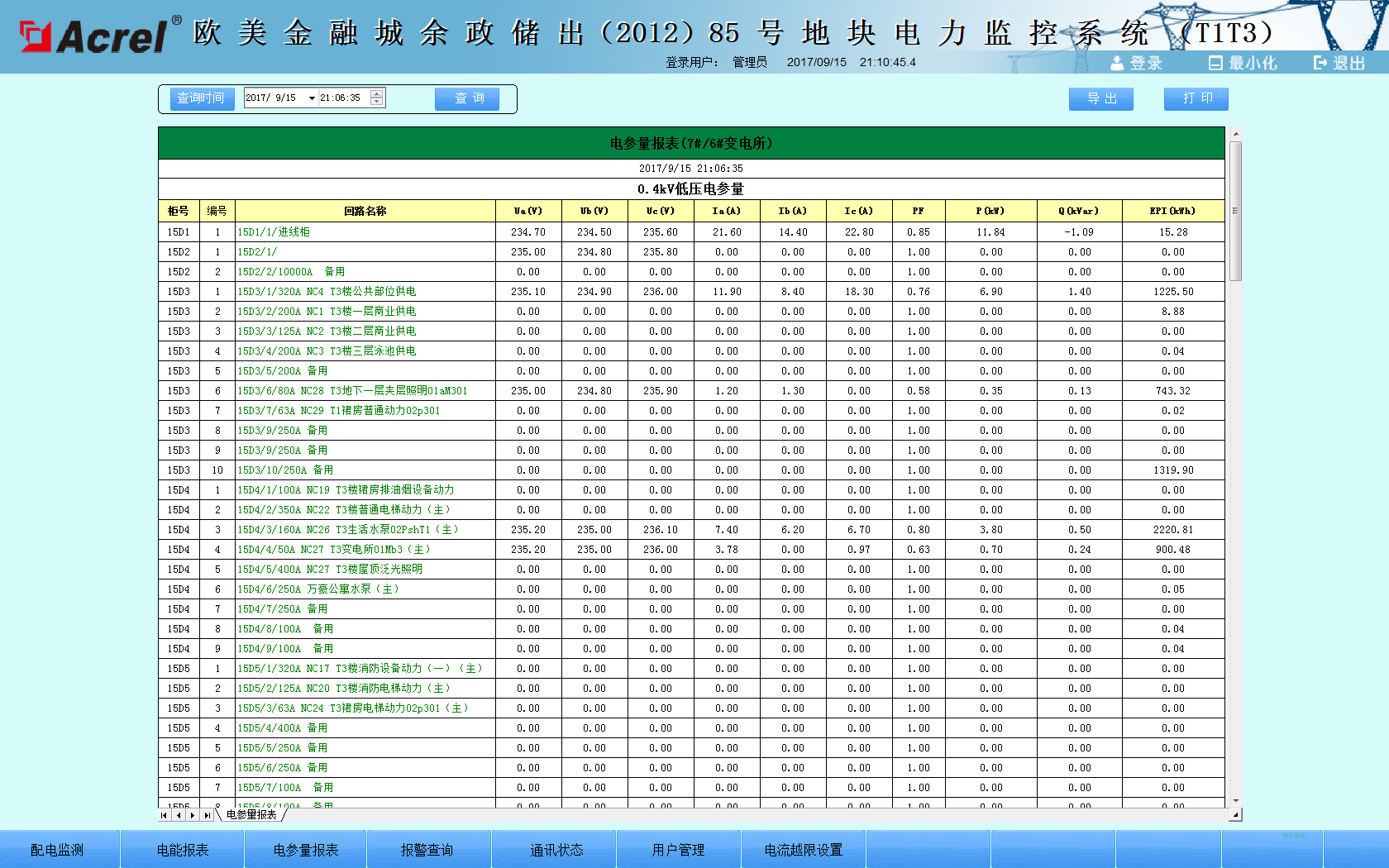

       参数报表反映了本项目监测回路的在过去某时间点的运行数据，通过当前或者过去某时间点的实时参量数据反映回路状态。主要的数据包括：三相电压，三相电流，电能，有功功率，无功功率，功率补偿因数，频率。界面如图5所示

图5 参数抄表

3.2.5 电能报表

       电能报表是对用电量的管理以报表形式呈现，该报表可以实现系统运行期间的任意时间段内的月抄表，日抄表，小时抄表等功能，且可以Excel形式导出或打印。界面如图6所示

图6 电能报表

3.2.6报警处理
       报警处理分两种方式，一种是事故报警，另一种是预告报警。前者包括非操作引起的断路器跳闸和保护装置动作信号。后者包括一般设备变位、状态异常信息、模拟量越限/复限、计算机站控系统的各个部件、间隔层单元的状态异常等。

4 结束语
       欧美金融城电力监控系统实现用电数据的实时采集、存储、显示、导出。项目从配电系统的搭建，到后期调试，系统数据的核对，整个过程我方提供了相应阶段的技术支持。本系统在设计、安装、调试的同时，也是对建筑的配电架构的详细梳理，通过对用能情况的细致分类，明确建筑内配电体系的运作模式和状态。满足了客户相关的定制化需求，为客户提供了多样性的数据分析处理方式，以及导出方式。电力监控系统，由遥测、遥信、遥控、通讯、显示、设置等各项智能化集成功能组合而成的安全监控系统，使千万用户各项用电疏漏变得可查、可视、可控、可防，为用户创造更加安全和舒适的工作生活环境。
