 项目背景

通化钢铁集团股份有限公司是集烧结、炼铁、炼钢、轧钢于一体的大型钢铁联合企业，具备年产钢750万吨的生产能力，是吉林省最大的钢铁联合企业。通化钢铁集团股份有限公司总部位于长春市，下辖通化钢铁、吉林钢铁、通钢矿业等7家子公司。在东北地区享有较高的品牌知名度，并且，在东北地区具有相对的市场主导地位。

钢铁行业生产的关键原则是围绕关键设备、区分不同的生产阶段合理安排生产，确保生产安全、稳定、物流畅通，并最大限度的挖掘瓶颈设备的生产能力，实现企业满负荷、优质、高效的生产。以上需求即是钢铁企业生产调度目标模型的最终需求。

为进一步加强精细化管理，经通化钢铁办公会议决定，实施公司安全生产调度指挥中心建设工程。钢铁行业的生产调度已经被公认为是最复杂的工业调度问题之一，它包括多个复杂生产阶段的调度问题，细化的各个阶段又都具有多重生产实际的约束。工程由公司机动供应部牵头实施，按照公司总调度室和安全管理部的要求，该部室认真考察备选施工单位并确定施工方案和设备技术标准。最终中达电通凭借台达DVCS分布式图像显示控制系统的独特优势，从众多大屏幕显示方案厂商中脱颖而出，赢得了通化钢铁安全生产调度指挥中心大屏幕显示系统项目。



项目方案

在通化钢铁安全生产调度指挥中心大屏幕显示系统项目中，中达电通提供的DLP大屏幕显示系统的优势在于高度的系统集成性。整个大屏幕显示系统由台达全球首创的分布式图像显示控制系统----DVCS实现统一管理，除进行投影设备管理、控制各种信号显示方式外，还可以现场自由添加控制RGB矩阵、视频矩阵等相关外围设备。

不同于目前市场上的“分布式图像拼接控制器”，台达DVCS分布式图像显示控制系统，是目前业内唯一一款真正的分布式图像控制系统。采用分布式图像处理架构，每一路信号输入/输出均由一个单独的处理器进行处理，每一路信号的处理均为独立通道，任何一个信号点出现故障都不会影响其它信号源，从根本上保证了大屏幕显示的安全、可靠。

同时，DVCS系统可通过协议与监控系统、报警系统、集中控制系统等软件对接并协调工作，用户在同一个操作界面下就可以实现监控摄像机的远程控制、信号调用，报警触发信号显示，以及监控信号在投影屏幕和监视器上的切换显示，帮助通化钢铁安全生产调度指挥中心实现多个系统高度集成、集中控制。

在调度指挥中心现场，用户的计算机DVI/VGA、AV、HDMI等多种视频信号可直接接入DVCS系统处理显示，并建立相应信号源列表，对多种信号源进行有效管理，并通过简单快捷的操作对信号源进行显示规划及设定。

在用户操作体验方面，DVCS系统提供简捷直观的菜单式中文操作界面，可进行信号窗口设定、信号源选择、调用显示模式预案、开关大屏等操作，可控制投影墙全部图像的拼接显示，并可进行信号显示效果的调整。

为了提升效率提升系统便捷性，DVCS系统提供用户常用显示信号和图像排布进行预案设定、保存处理及快速调用（预案功能），并且可以进行定时安排。在通化钢铁项目中，操作人员在日常工作中只需要对大屏幕进行显示预案的设计，大屏幕将按照预先的安排自行工作，操作人员不需要进行额外的操作，并可任意设定大屏幕自动开关机时间。

为了保证通化钢铁安全生产调度中心的系统安全性，在该项目中，用户通过DVCS可将大屏幕划分为若干区域，通过权限设定，可设置指定人员操控指定的显示区域，便于整个显示屏的分区管理及操作安全。



项目配置

DLP投影显示单元：DVS-60 XGAL 18台

DVCS分布式图像控制系统：1套

DVCS服务器（含软件）：1套

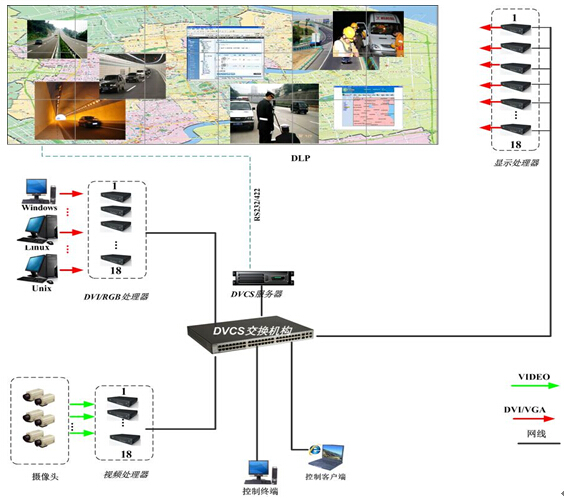

图一  系统拓扑图



项目总结

通化钢铁安全生产调度指挥中心作为一个高度集成化的生产管理系统，各子系统之间有着密不可分的信息集成和数据交换，以基于规则的分型调度模型为基础构建生产调度系统，通与其它子系统的紧密集成可以实现集成调度。生产调度系统通过与其它子系统之间的数据共享、功能集成，达到获取生产现场数据、提高实时性的目的。

在该项目中，采用DVCS分布式图像显示控制系统作为图像显控软件，正是基于其网络化及分布式架构，可以很好的满足通化钢铁集团安全生产调度指挥中心对分布不同区域的子系统的高度集成需求。同时，DVCS具有独特的独立信道高带宽传输技术，整个系统除了更加稳定可靠，扩展性强外，更加有效的克服了传统的视频传输模式对距离的限制。

目前，通化钢铁安全生产调度指挥中心项目已经投入营运，DVCS分布式图像显示控制系统运行良好，得到了使用者的高度肯定。
